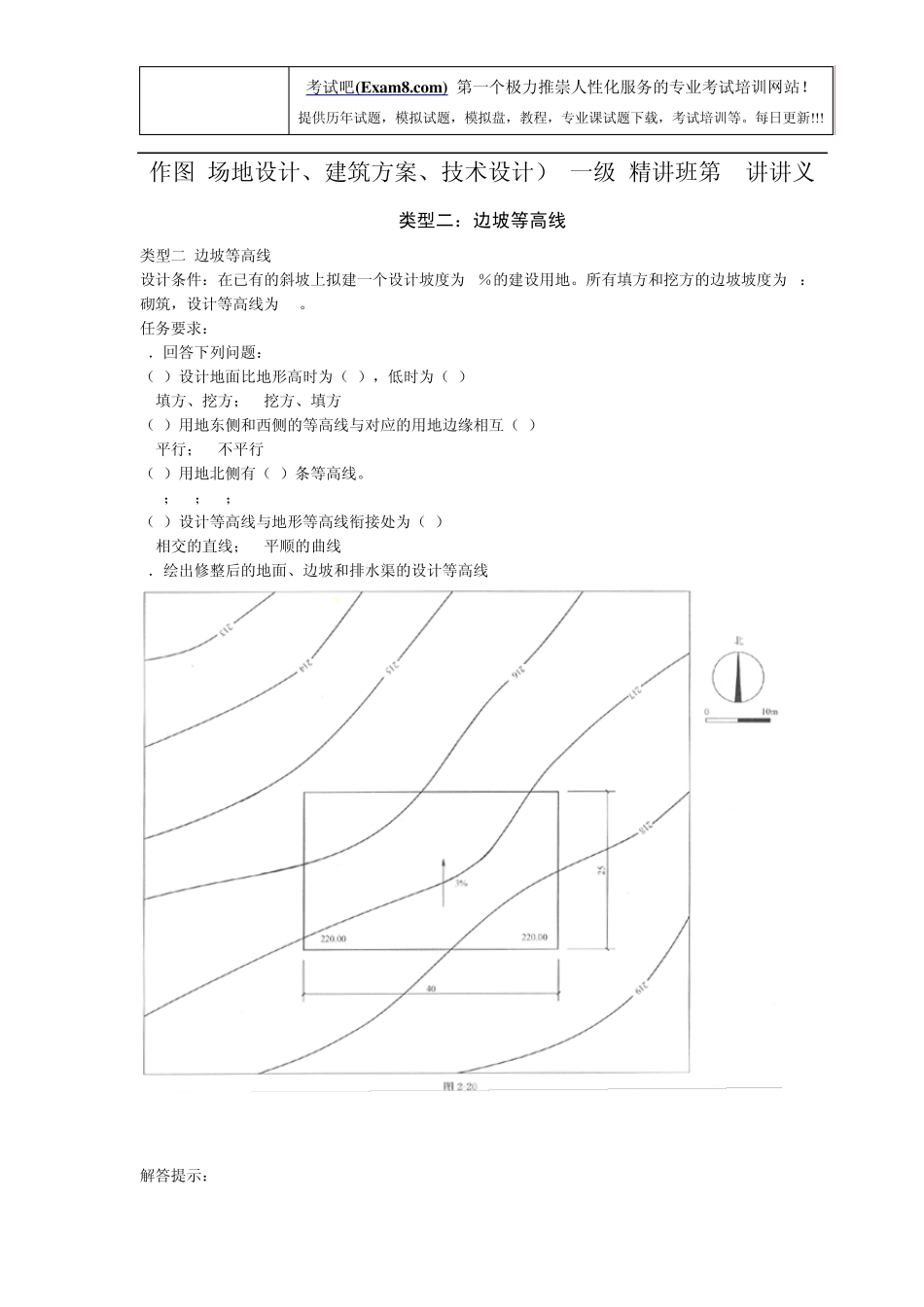

考试吧(Exam8.com)-第一个极力推崇人性化服务的专业考试培训网站！ 提供历年试题，模拟试题，模拟盘，教程，专业课试题下载，考试培训等。每日更新!!! 作图(场地设计、建筑方案、技术设计）(一级)精讲班第7讲讲义 类型二：边坡等高线 类型二 边坡等高线 设计条件：在已有的斜坡上拟建一个设计坡度为 3％的建设用地。所有填方和挖方的边坡坡度为 1：3砌筑，设计等高线为 1m。 任务要求： 1．回答下列问题： （1）设计地面比地形高时为（ ），低时为（A） A 填方、挖方；B 挖方、填方 （2）用地东侧和西侧的等高线与对应的用地边缘相互（B） A 平行；B 不平行 （3）用地北侧有（D）条等高线。 A 2；B3；C4；D5 （4）设计等高线与地形等高线衔接处为（B） A 相交的直线；B 平顺的曲线 2．绘出修整后的地面、边坡和排水渠的设计等高线 解答提示： 考试吧(Exam8.com)-第一个极力推崇人性化服务的专业考试培训网站！ 提供历年试题，模拟试题，模拟盘，教程，专业课试题下载，考试培训等。每日更新!!! 1.计算用地北侧地面的设计标高h h=220. 00-25. 0X3%=219. 25（m） 2.绘制用地四周的等高线 长用地四周，作各角点的辅助线如图2-21 （a）中虚线所示。 用地北侧地面的设计标高为219. ~5m，其相邻的等高线有219.00m、218.00m、217.00、216.00m和215.00m，因东西两端的标高相同，所以，这些等高线相互平行。因边坡坡度为1 ： 3，所以219.00m等高线与北侧的等高线间距为： （219. 25~219. 00） ×3＝0.75m；其他的等高线，因为高差均为1. 0m，所以，相隔的距离均为： 1. 00mX 3=3. 00m； 线上可以找出对应的点的位置，绘出每一条等高线，向东延伸至自然地形同名等高线处。 用地南侧地面的设计标高为220.00m，其相邻的等高线有219.00m和218.00m，因东西两端的标高相同，所以，这些等高线相互也平行，其间距也为： 1. 00mX 3=3. 00m 用地东侧和西侧地面的设计标高南高北低，其等高线与用地边缘不平行。首先，根据北侧和南侧辅助线上等高点的位置，对应地确定同名等高点的位置；然后，再连接每一条等高线。 绘出的用地四周的等高线见图2-21 （α ）。 3.绘制用地四角的等高线 将北侧的等高线向西顺延，而西侧的等高线向北顺延，使两者相交，依此类推，就可 以绘出西北角的等高线。同理，绘出东北角、东南角和西南角的等高线，如图2-21（b）所示。 4.确定边坡的坡脚线位置 根据每一条等高线...
