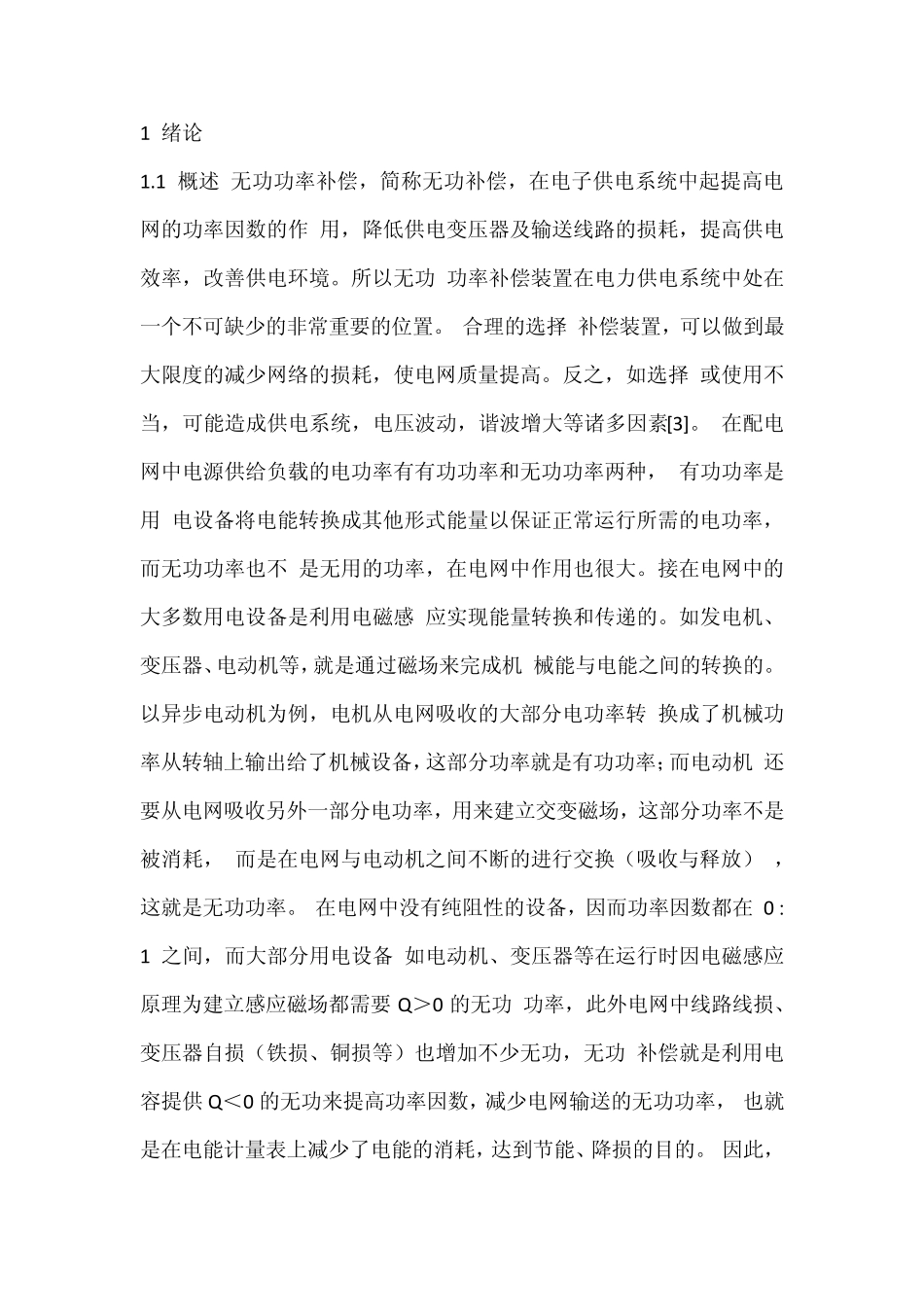

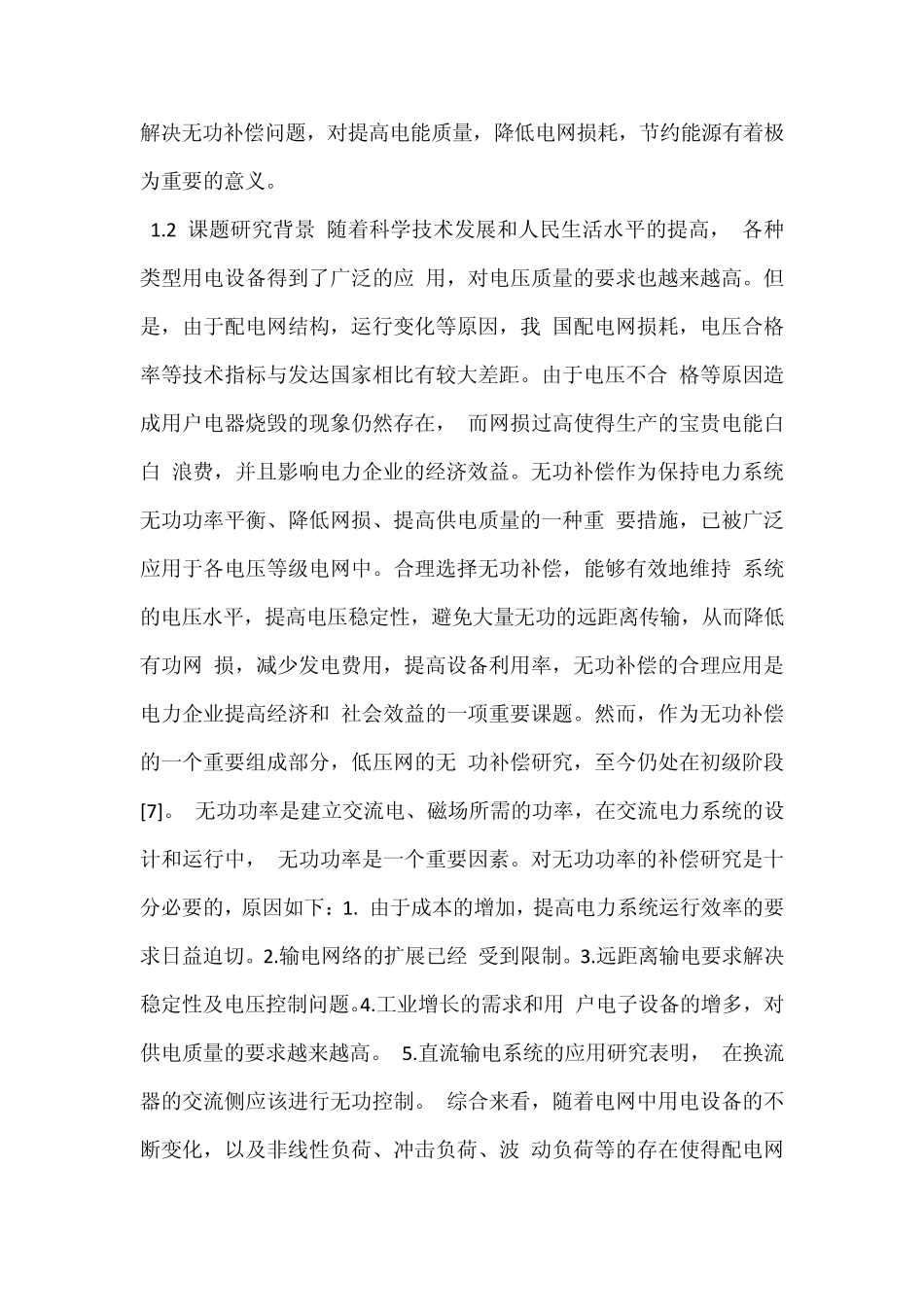

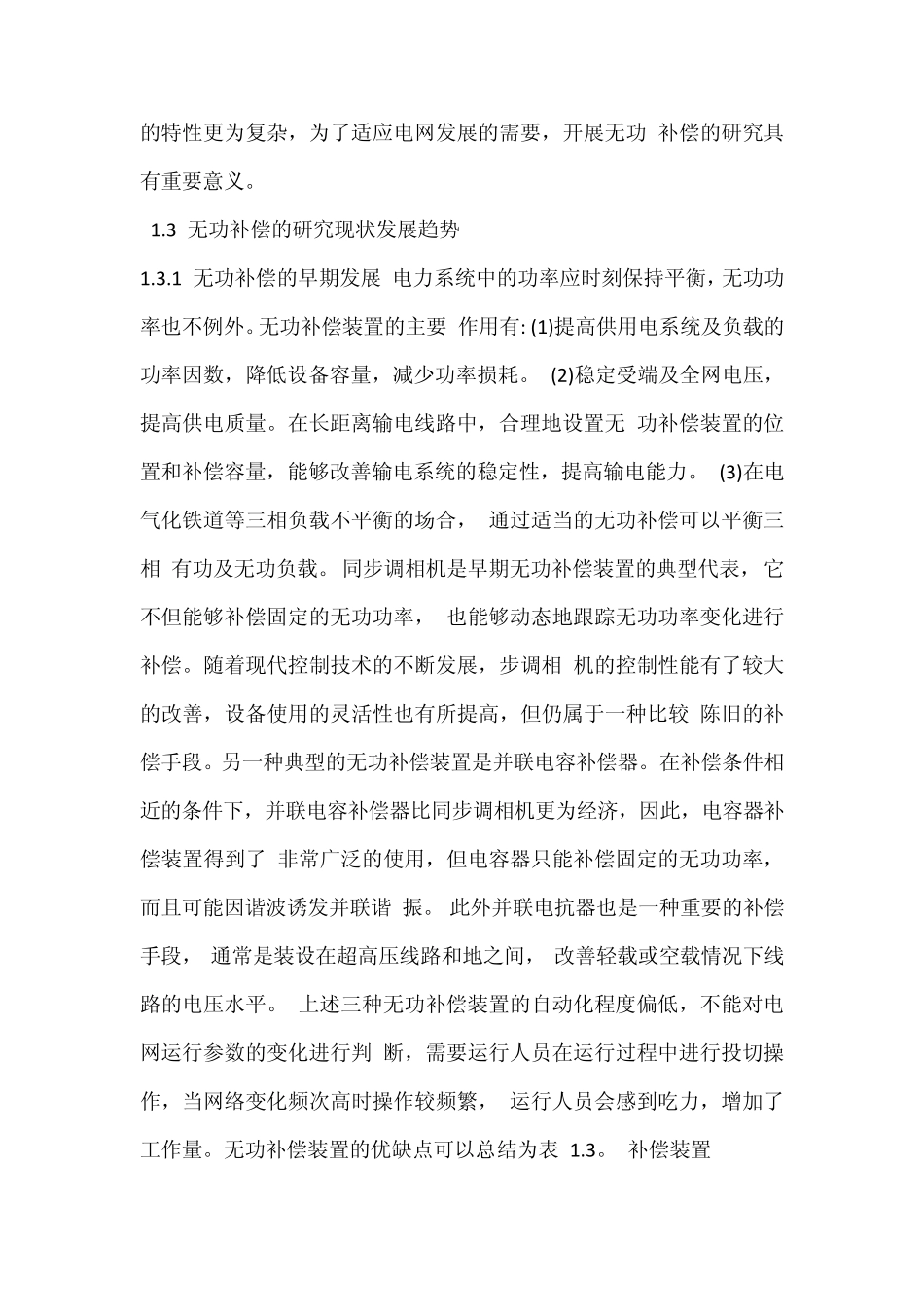

1 绪论 1.1 概述 无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作 用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功 功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。 合理的选择 补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择 或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素[3]。 在配电网中电源供给负载的电功率有有功功率和无功功率两种， 有功功率是用 电设备将电能转换成其他形式能量以保证正常运行所需的电功率， 而无功功率也不 是无用的功率，在电网中作用也很大。接在电网中的大多数用电设备是利用电磁感 应实现能量转换和传递的。如发电机、变压器、电动机等，就是通过磁场来完成机 械能与电能之间的转换的。以异步电动机为例，电机从电网吸收的大部分电功率转 换成了机械功率从转轴上输出给了机械设备，这部分功率就是有功功率；而电动机 还要从电网吸收另外一部分电功率，用来建立交变磁场，这部分功率不是被消耗， 而是在电网与电动机之间不断的进行交换（吸收与释放） ，这就是无功功率。 在电网中没有纯阻性的设备，因而功率因数都在 0 1 之间，而大部分用电设备 如电动机、变压器等在运行时因电磁感应原理为建立感应磁场都需要 Q＞0 的无功 功率，此外电网中线路线损、变压器自损（铁损、铜损等）也增加不少无功，无功 补偿就是利用电容提供 Q＜0 的无功来提高功率因数，减少电网输送的无功功率， 也就是在电能计量表上减少了电能的消耗，达到节能、降损的目的。 因此，解决无功补偿问题，对提高电能质量，降低电网损耗，节约能源有着极 为重要的意义。 1.2 课题研究背景 随着科学技术发展和人民生活水平的提高， 各种类型用电设备得到了广泛的应 用，对电压质量的要求也越来越高。但是，由于配电网结构，运行变化等原因，我 国配电网损耗，电压合格率等技术指标与发达国家相比有较大差距。由于电压不合 格等原因造成用户电器烧毁的现象仍然存在， 而网损过高使得生产的宝贵电能白白 浪费，并且影响电力企业的经济效益。无功补偿作为保持电力系统无功功率平衡、降低网损、提高供电质量的一种重 要措施，已被广泛应用于各电压等级电网中。合理选择无功补偿，能够有效地维持 系统的电压水平，提高电压稳定性，避免大量无功的远距离传输，从而降低有功网 损，减少...
