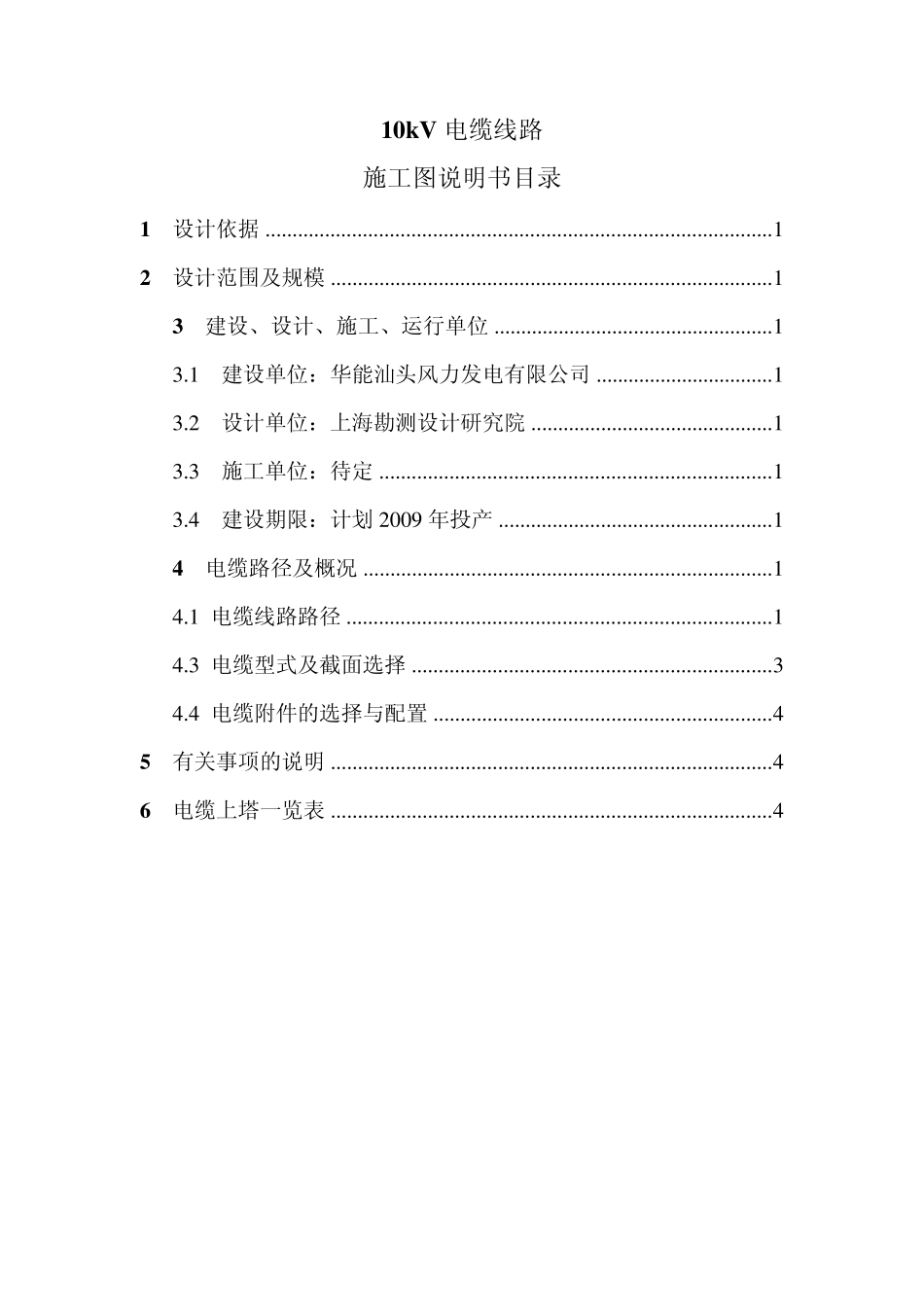

图 号 10kV 电 缆 线 路 工程 施 工 图 设 计 设 计 说 明 书 2 0 1 0 年 0 5 月 10kV 电 缆 线 路 工程 施 工 图 设 计 设 计 说 明 书 批准 ： 审核 ： 校核 ： 编写 ： 10kV 电缆线路 施工图说明书目录 1 设计依据 .............................................................................................. 1 2 设计范围及规模 .................................................................................. 1 3 建设、设计、施工、运行单位 .................................................... 1 3 .1 建设单位：华能汕头风力发电有限公司 ................................. 1 3 .2 设计单位：上海勘测设计研究院 ............................................. 1 3 .3 施工单位：待定 ......................................................................... 1 3 .4 建设期限：计划 2 0 0 9 年投产 ................................................... 1 4 电缆路径及概况 ............................................................................ 1 4 .1 电缆线路路径 ............................................................................... 1 4 .3 电缆型式及截面选择 ................................................................... 3 4 .4 电缆附件的选择与配置 ............................................................... 4 5 有关事项的说明 .................................................................................. 4 6 电缆上塔一览表 .................................................................................. 4 华能南澳东岛风电场10kV 电缆线路 施工图设计 设计说明书 第 1 页 共 7 页 1 设计依据 1.1 本工程主要依据初步设计文件及初设审查意见进行施工图设计。 1.2 电力工程电缆设计规范(GB50217-1994)； 1.3 高压电缆选用导则(DL401-1991)。 2 设计范围及规模 2.1 设计范围 2.1.1 新建电缆线路本体设计； 2.2 工程规模 2.2.1 本工程新建10kV 电缆线路由本工程新建20 台风机的箱变高压侧至各杆塔登杆与架空线路连接。110kV 牛头岭变电站外双回路终端塔电缆引下至1 变电站内新...
