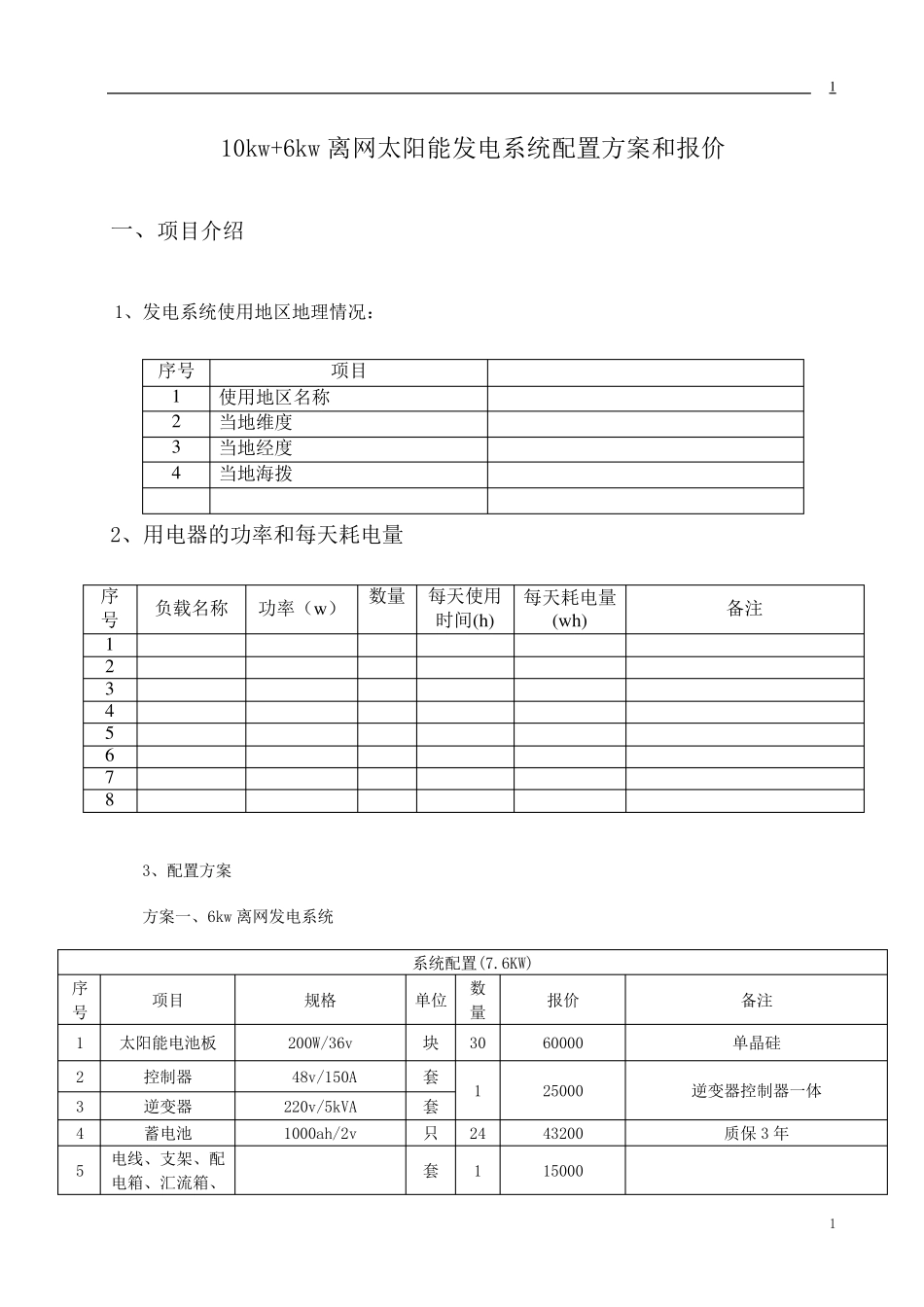

10kw+6kw离网太阳能发电系统_第1页
1/8

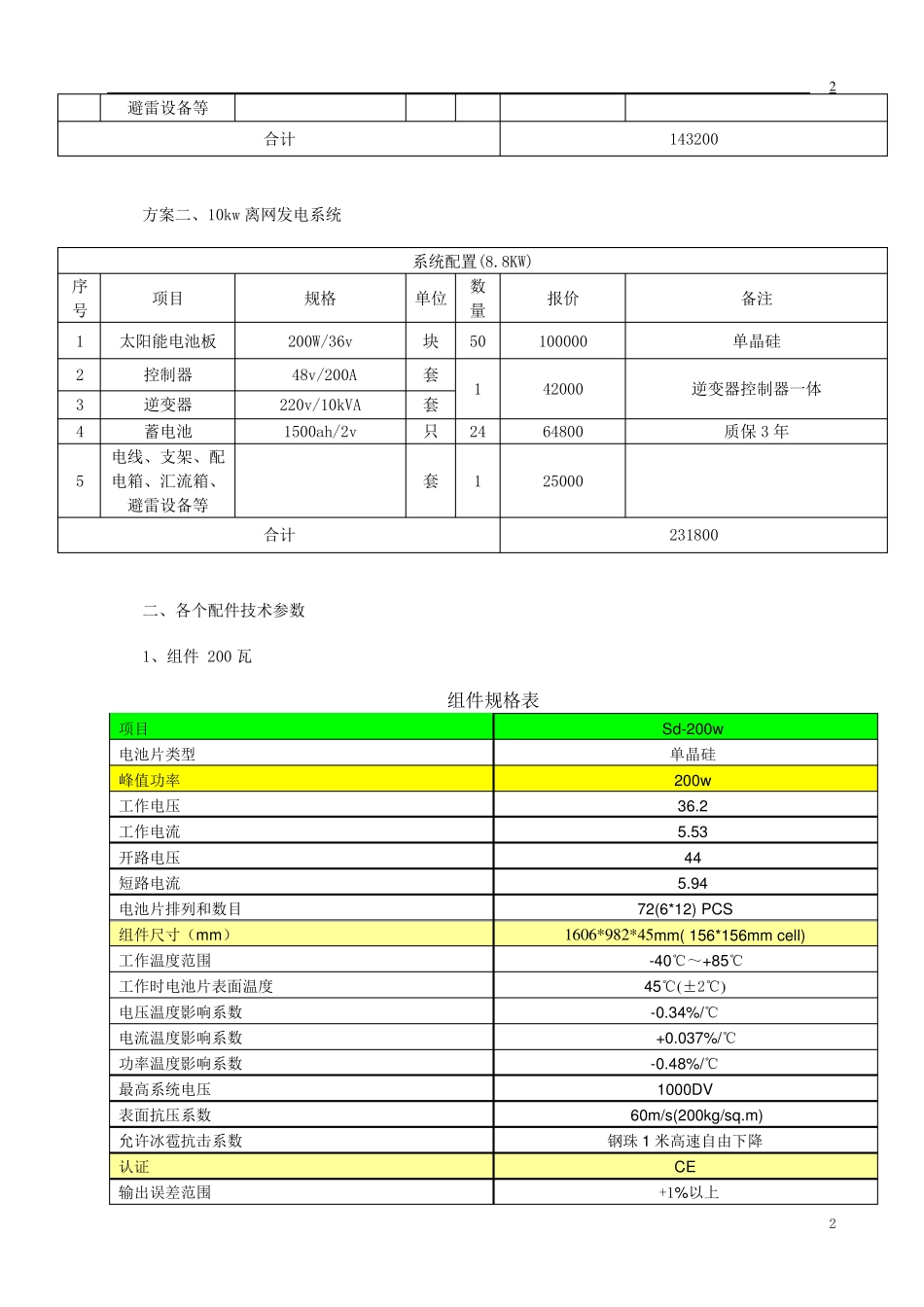

10kw+6kw离网太阳能发电系统_第2页
2/8
10kw+6kw离网太阳能发电系统_第3页
3/8
1 1 10kw+6kw 离网太阳能发电系统配置方案和报价 一、项目介绍 1、发电系统使用地区地理情况: 序号 项目 1 使用地区名称 2 当地维度 3 当地经度 4 当地海拨 2、用电器的功率和每天耗电量 序号 负载名称 功率(w ) 数量 每天使用时间(h) 每天耗电量(w h) 备注 1 2 3 4 5 6 7 8 3、配置方案 方案一、6kw 离网发电系统 系统配置(7.6KW) 序号 项目 规格 单位 数量 报价 备注 1 太阳能电池板 200W/36v 块 30 60000 单晶硅 2 控制器 48v/150A 套 1 25000 逆变器控制器一体 3 逆变器 220v/5kVA 套 4 蓄电池 1000ah/2v 只 24 43200 质保 3 年 5 电线、支架、配电箱、汇流箱、 套 1 15000 2 2 避雷设备等 合计 143200 方案二、10kw 离网发电系统 系统配置(8.8KW) 序号 项目 规格 单位 数量 报价 备注 1 太阳能电池板 200W/36v 块 50 100000 单晶硅 2 控制器 48v/200A 套 1 42000 逆变器控制器一体 3 逆变器 220v/10kVA 套 4 蓄电池 1500ah/2v 只 24 64800 质保3 年 5 电线、支架、配电箱、汇流箱、避雷设备等 套 1 25000 合计 231800 二、各个配件技术参数 1、组件 200 瓦 组件规格表 项目 Sd-200w 电池片类型 单晶硅 峰值功率 200w 工作电压 36.2 工作电流 5.53 开路电压 44 短路电流 5.94 电池片排列和数目 72(6*12) PCS 组件尺寸(mm) 1 6 0 6 * 9 8 2 * 4 5 mm( 156*156mm cell) 工作温度范围 -40℃~+85℃ 工作时电池片表面温度 45℃(±2℃) 电压温度影响系数 -0.34%/℃ 电流温度影响系数 +0.037%/℃ 功率温度影响系数 -0.48%/℃ 最高系统电压 1000DV 表面抗压系数 60m/s(200kg/sq.m) 允许冰雹抗击系数 钢珠 1 米高速自由下降 认证 CE 输出误差范围 +1%以上 3 3 单块重量 18KG 玻璃类型 钢化玻璃 接线盒类型 通过ce 认证 引出线长度 连接头规格 MC4 背板类型 边框 (材料,边角, etc.) Alu minu m 电池片效率 (%) ≥16.5% 组件效率(%) ≥15.5% FF (%) 74% 测试标准条件 AM1.5 100mW/cm2 25’C 质保 5 年质保 10 年功率输出90% ,20 年功率输出80% 包装 3、逆变控制一体机(图片仅供参考) 4 4 4、蓄电池(图片仅供参考) 5、安装示意图 5 5 图1 太阳能阵列排排间示意图 图2 电池板支架结构图 6 6 图...
