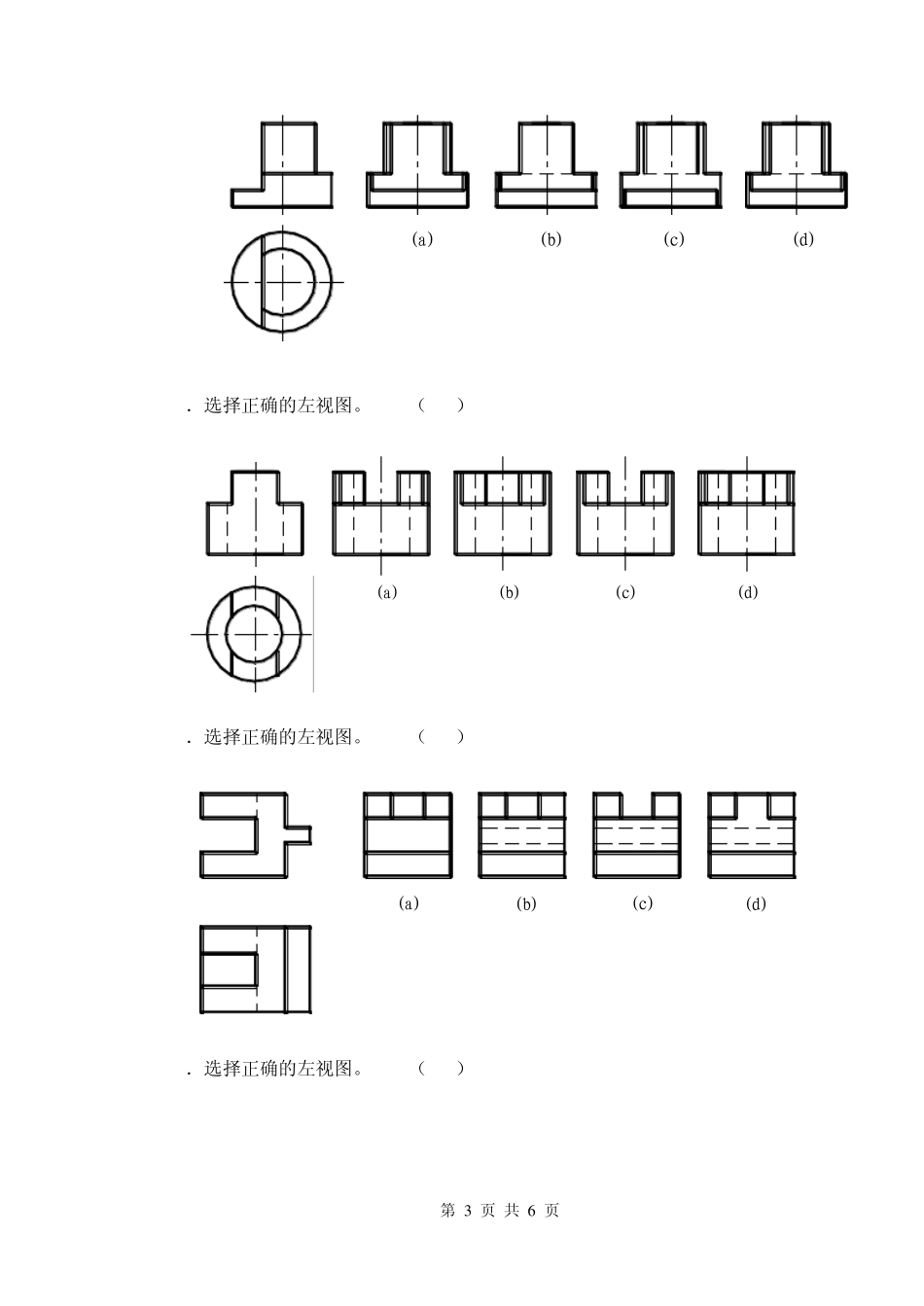

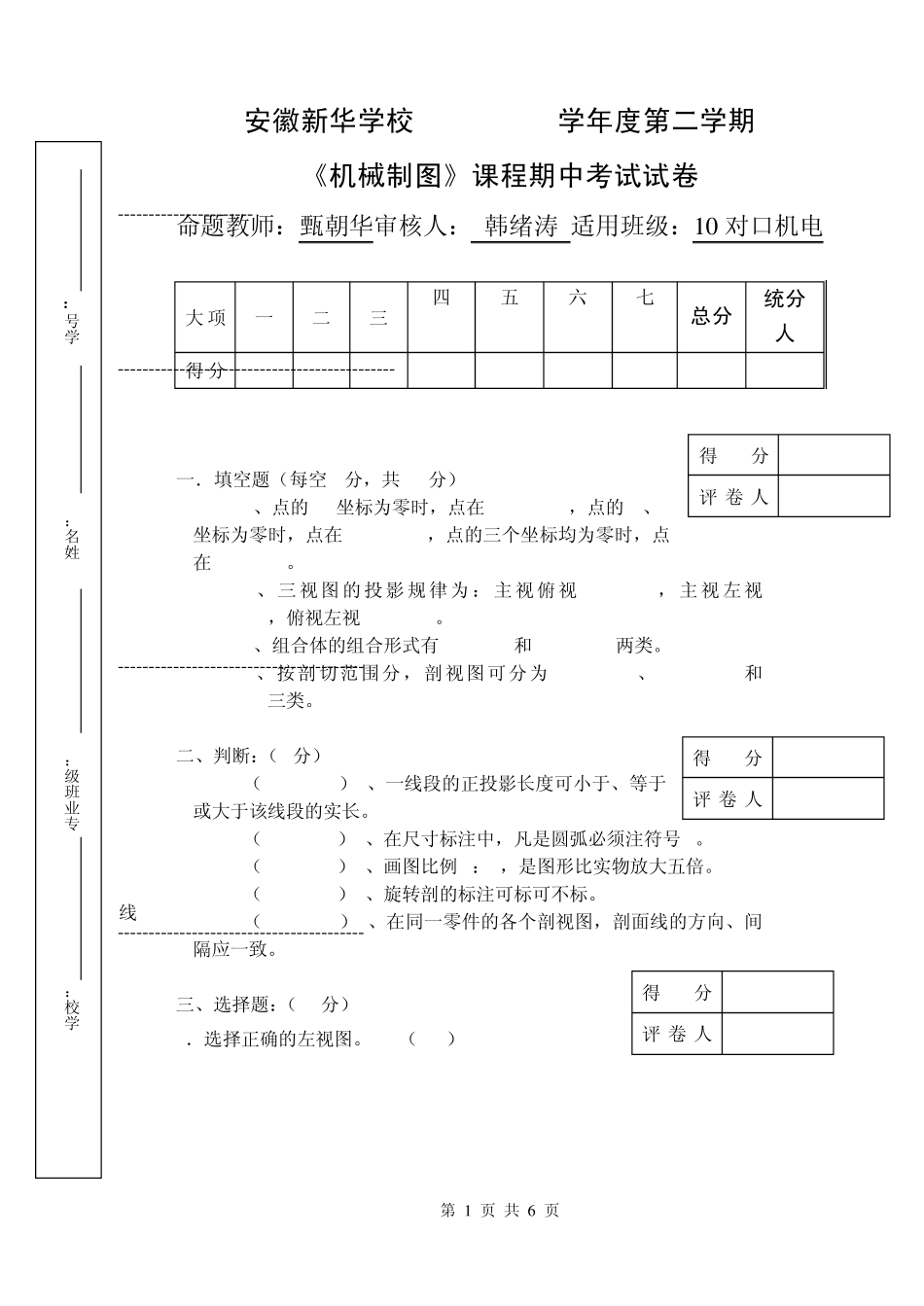

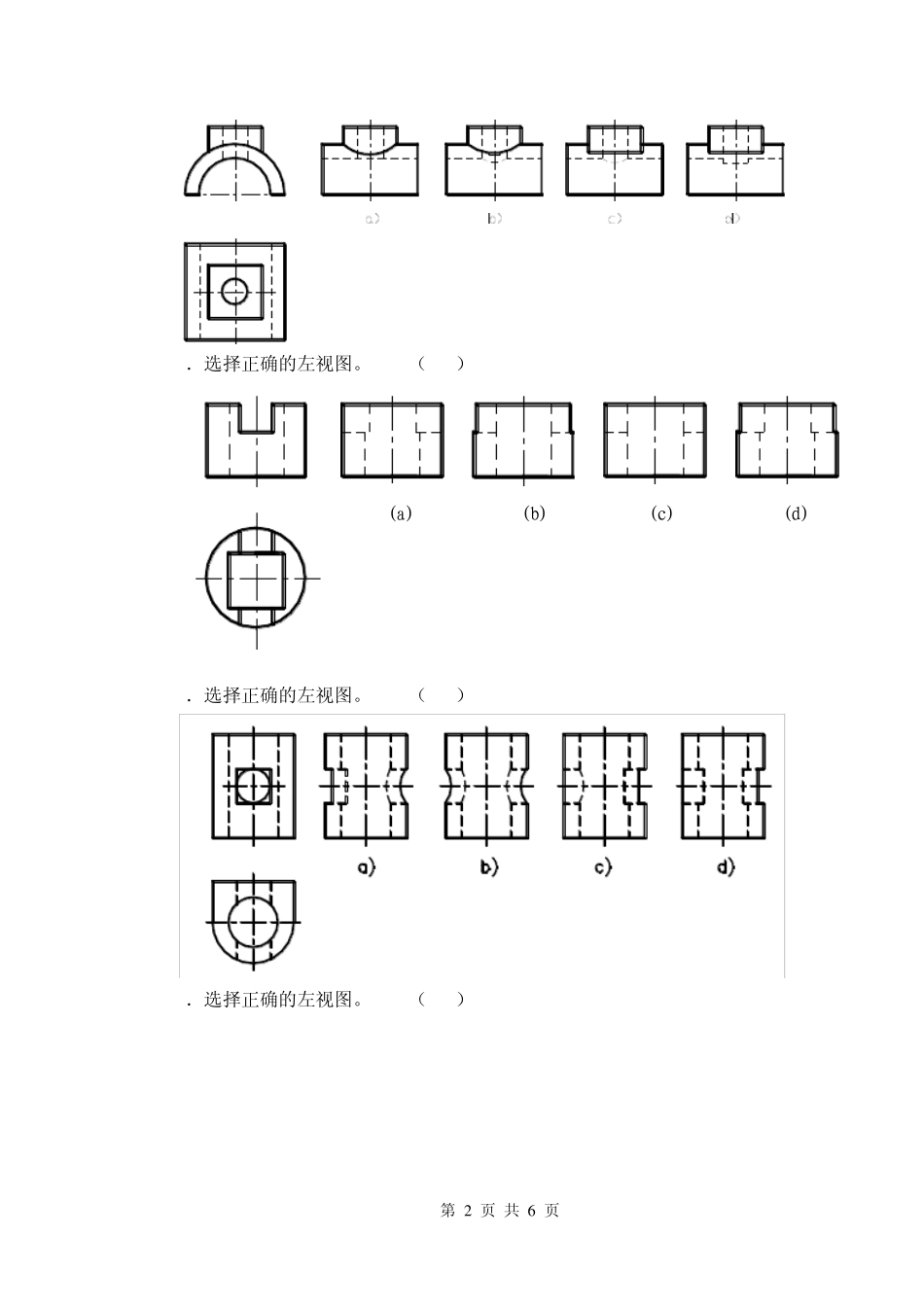

第 1 页 共 6 页 安徽新华学校2010-2011学年度第二学期 《机械制图》课程期中考试试卷 命题教师：甄朝华审核人： 韩绪涛 适用班级：1 0 对口机电 大项 一 二 三 四 五 六 七 总分 统分人 得分 一．填空题（每空1分，共10分） 1、点的 X坐标为零时，点在________ ，点的 X、Y坐标为零时，点在________ ，点的三个坐标均为零时，点在________。 2、 三视图 的 投影 规 律为 ：主 视俯 视 ________，主 视 左视 ________，俯视左视________。 3、组合体的组合形式有________和________ 两类。 4、按剖切范围分，剖视图可分为________ 、________ 和________三类。 二、判断：（5分） （ ）1、一线段的正投影长度可小于、等于或大于该线段的实长。 （ ）2、在尺寸标注中，凡是圆弧必须注符号 R。 （ ）3、画图比例 1：5，是图形比实物放大五倍。 （ ）4、旋转剖的标注可标可不标。 （ ）5、在同一零件的各个剖视图，剖面线的方向、间隔应一致。 三、选择题：（30分） 1．选择正确的左视图。 （ ） 得分 评 卷 人 得分 评 卷 人 得分 评 卷 人 ----------------------装---------------------------------------------订----------------------------------------线---------------------------------------- 学校： 专业班级： 姓名： 学号： 第 2 页 共 6 页 2．选择正确的左视图。 （ ） (d)(c)(b)(a) 3．选择正确的左视图。 （ ） 4．选择正确的左视图。 （ ） 第 3 页 共 6 页 (d)(c)(b)(a) 5．选择正确的左视图。 （ ） (a)(b)(c)(d) 6．选择正确的左视图。 （ ） (a)(b)(c)(d) 7．选择正确的左视图。 （ ） 第 4 页 共 6 页 (d)(c)(b)(a)8．在下列四种说法中，选择一种正确的答案。 （ ） (a)A上 B下，C右 D 左 (b)A左 B右，C上 D下 (c)A前 B后，C左D右 (d)A左 B右，C后 D前 9.在下列四种说法中，选择一种正确的答案。 （ ） (a)AB是水平线，BC是一般位置直线，CD是正平线。 (b)AB是正垂线，BC是正平线，CD是侧垂线。 (c)AB是侧平线，BC是一般位置直线，CD是水平线。 (d)AB是正平线，BC是侧平线，CD是铅垂线。 c(d)(b")a"第 5 页 共 6 页 10．在下列四种说法中，选择一种正确的答案。 （ ） （a）A上B下，C前D后 (b) A前B后，C上D下 (c) A后B前，C下D上 (d) A左B右，C上D下 四、根据组合体的两个视图，补画第三视图。（１６分） 五、补画下列视图中所缺线条。（１４分） 得分 评 卷 人 得分 评 卷 人 CDBA第 6 页 共 6 页 六、已知立体的俯视图和A向视图，画出该组合体的主视图（全剖）左视图（半剖）（13分） 七、作A—A、B—B剖面。(键槽深 4mm)（12分） 得分 评 卷 人 得分 评 卷 人
