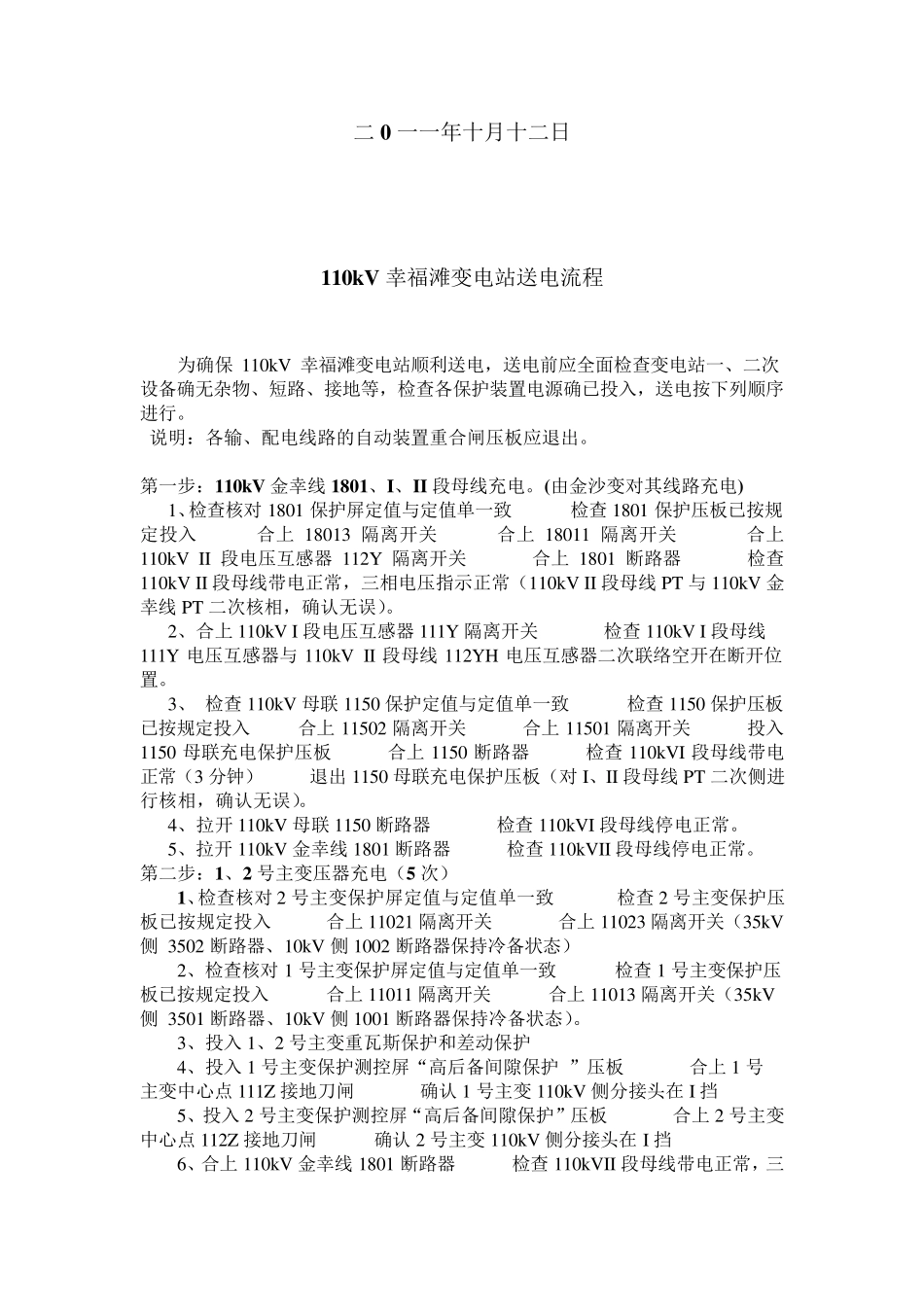

天 泰 电 力 公司 110kV 幸福滩变电 站 送电 流程 二 0 一一年十月十二日 110kV 幸福滩变电站送电流程 为确保 110kV 幸福滩变电站顺利送电，送电前应全面检查变电站一、二次设备确无杂物、短路、接地等，检查各保护装置电源确已投入，送电按下列顺序进行。 说明：各输、配电线路的自动装置重合闸压板应退出。 第一步：110kV 金幸线 1801、I、II 段母线充电。(由金沙变对其线路充电) 1、检查核对 1801 保护屏定值与定值单一致 检查 1801 保护压板已按规定投入 合上 18013 隔离开关 合上 18011 隔离开关 合上110kV II 段电压互感器 112Y 隔离开关 合上 1801 断路器 检查110kV II 段母线带电正常，三相电压指示正常（110kV II 段母线 PT 与 110kV 金幸线 PT 二次核相，确认无误）。 2、合上 110kV I 段电压互感器 111Y 隔离开关 检查 110kV I 段母线 111Y 电压互感器与 110kV II 段母线 112YH 电压互感器二次联络空开在断开位置。 3、 检查 110kV 母联 1150 保护定值与定值单一致 检查 1150 保护压板 已按规定投入 合上 11502 隔离开关 合上 11501 隔离开关 投入1150 母联充电保护压板 合上 1150 断路器 检查 110kVI 段母线带电正常（3 分钟） 退出 1150 母联充电保护压板（对 I、II 段母线 PT 二次侧进行核相，确认无误）。 4、拉开 110kV 母联 1150 断路器 检查 110kVI 段母线停电正常。 5、拉开 110kV 金幸线 1801 断路器 检查 110kVII 段母线停电正常。 第二步：1、2 号主变压器充电（5 次） 1、检查核对 2 号主变保护屏定值与定值单一致 检查 2 号主变保护压板已按规定投入 合上 11021 隔离开关 合上 11023 隔离开关（35kV侧 3502 断路器、10kV 侧 1002 断路器保持冷备状态） 2、检查核对 1 号主变保护屏定值与定值单一致 检查 1 号主变保护压 板已按规定投入 合上 11011 隔离开关 合上 11013 隔离开关（35kV 侧 3501 断路器、10kV 侧 1001 断路器保持冷备状态）。 3、投入 1、2 号主变重瓦斯保护和差动保护 4、投入 1 号主变保护测控屏“高后备间隙保护 ”压板 合上 1 号 主变中心点 111Z 接地刀闸 确认 1 号主变 110kV 侧分接头在 I 挡 5、投入 2 号主变保护测控屏“高后备间隙保护”压板 合上 2 号主变 中心点 112Z 接地刀闸 确认 2 号主变...
