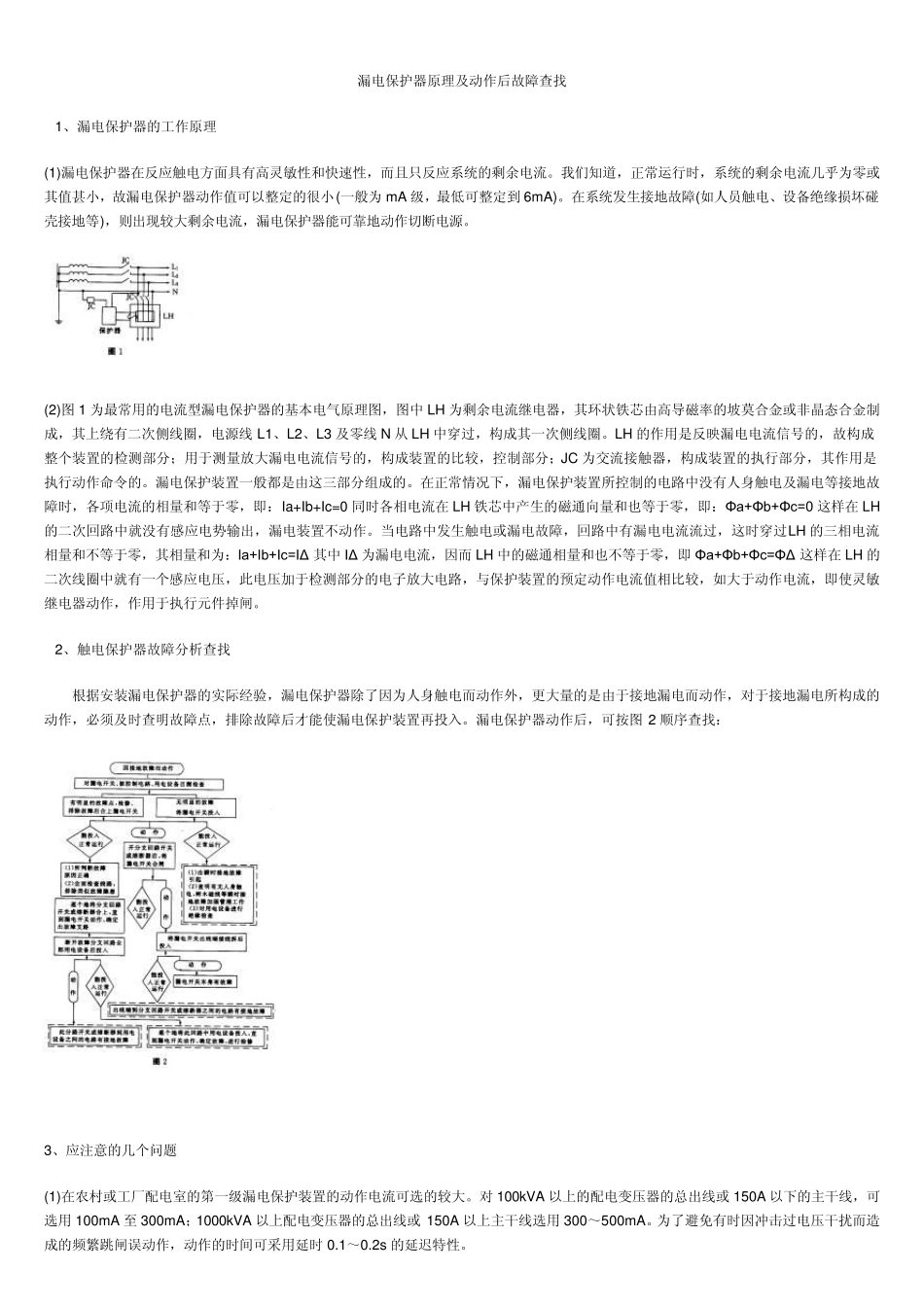

漏电保护器原理及动作后故障查找 1、漏电保护器的工作原理 (1)漏电保护器在反应触电方面具有高灵敏性和快速性，而且只反应系统的剩余电流。我们知道，正常运行时，系统的剩余电流几乎为零或其值甚小，故漏电保护器动作值可以整定的很小(一般为 mA 级，最低可整定到 6mA)。在系统发生接地故障(如人员触电、设备绝缘损坏碰壳接地等)，则出现较大剩余电流，漏电保护器能可靠地动作切断电源。 (2)图 1 为最常用的电流型漏电保护器的基本电气原理图，图中 LH 为剩余电流继电器，其环状铁芯由高导磁率的坡莫合金或非晶态合金制成，其上绕有二次侧线圈，电源线 L1、L2、L3 及零线 N 从 LH 中穿过，构成其一次侧线圈。LH 的作用是反映漏电电流信号的，故构成整个装置的检测部分；用于测量放大漏电电流信号的，构成装置的比较，控制部分；JC 为交流接触器，构成装置的执行部分，其作用是执行动作命令的。漏电保护装置一般都是由这三部分组成的。在正常情况下，漏电保护装置所控制的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零，即：Ia+Ib+Ic=0 同时各相电流在 LH 铁芯中产生的磁通向量和也等于零，即：Φa+Φb+Φc=0 这样在 LH的二次回路中就没有感应电势输出，漏电装置不动作。当电路中发生触电或漏电故障，回路中有漏电电流流过，这时穿过LH 的三相电流相量和不等于零，其相量和为：Ia+Ib+Ic=IΔ 其中 IΔ为漏电电流，因而 LH 中的磁通相量和也不等于零，即 Φa+Φb+Φc=ΦΔ 这样在 LH 的二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护装置的预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。 2、触电保护器故障分析查找 根据安装漏电保护器的实际经验，漏电保护器除了因为人身触电而动作外，更大量的是由于接地漏电而动作，对于接地漏电所构成的动作，必须及时查明故障点，排除故障后才能使漏电保护装置再投入。漏电保护器动作后，可按图 2 顺序查找： 3、应注意的几个问题 (1)在农村或工厂配电室的第一级漏电保护装置的动作电流可选的较大。对 100kVA 以上的配电变压器的总出线或 150A 以下的主干线，可选用 100mA 至 300mA；1000kVA 以上配电变压器的总出线或 150A 以上主干线选用 300～500mA。为了避免有时因冲击过电压干扰而造成的频繁跳闸误动作，动作的时间可采用延时 0.1～0.2s的延迟特性。 (2)许多电工认为漏电...
