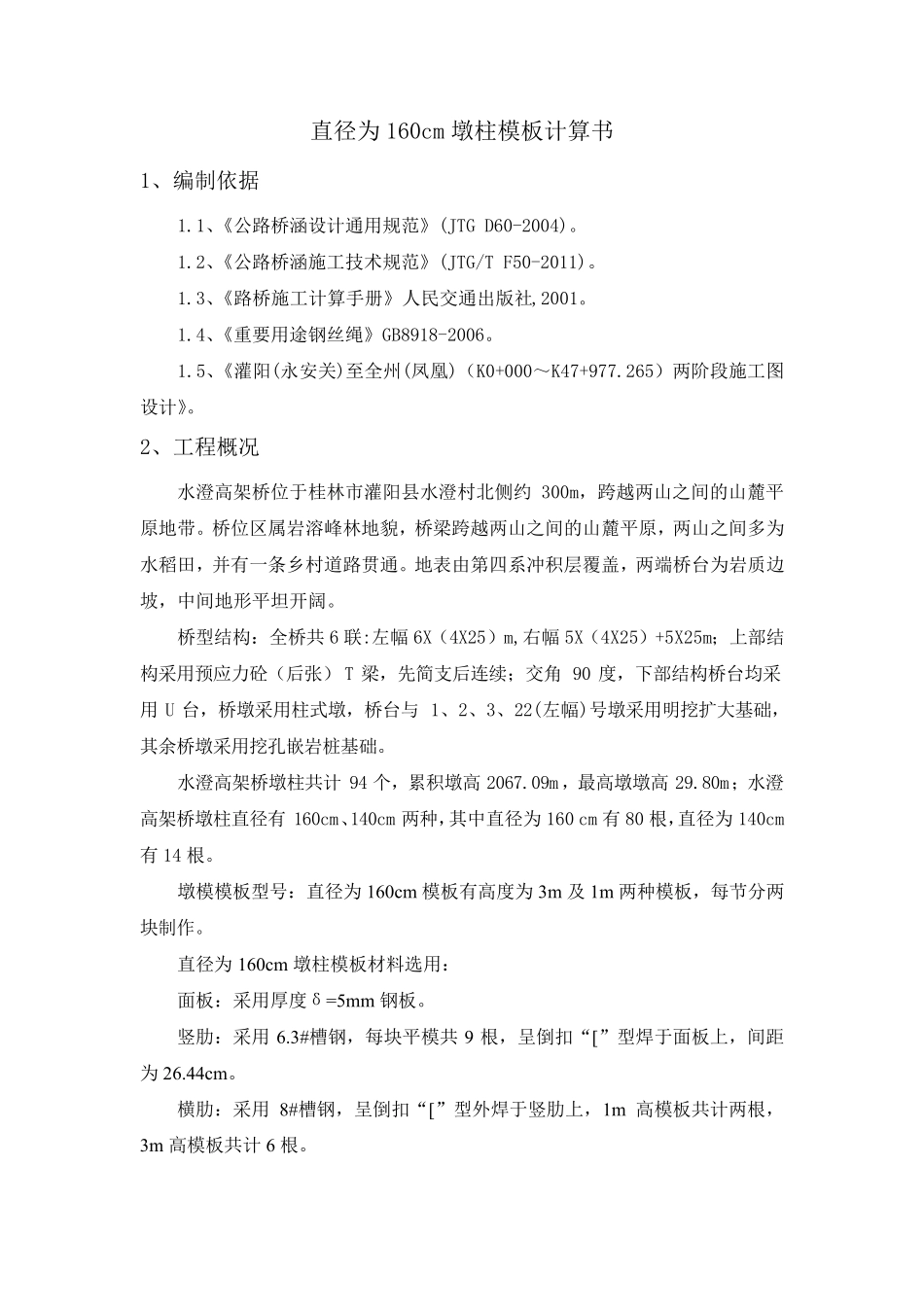

直 径 为 160cm 墩 柱 模 板 计 算 书 1、 编 制 依 据 1.1、《 公 路 桥 涵 设 计 通 用 规 范 》 (JTG D60-2004)。 1.2、《 公 路 桥 涵 施 工 技 术 规 范 》 (JTG/T F50-2011)。 1.3、《 路 桥 施 工 计 算 手 册 》 人 民 交 通 出 版 社 ,2001。 1.4、《 重 要 用 途 钢 丝 绳 》 GB8918-2006。 1.5、《 灌 阳 (永 安 关 )至 全 州 (凤 凰 )（ K0+000～ K47+977.265） 两 阶 段 施 工 图设 计 》。 2、 工 程 概 况 水 澄 高 架 桥 位 于 桂 林 市 灌 阳 县 水 澄 村 北 侧 约300m， 跨 越 两 山 之 间 的 山 麓 平原 地 带 。 桥 位 区 属 岩 溶 峰 林 地 貌 ， 桥 梁 跨 越 两 山 之 间 的 山 麓 平 原 ， 两 山 之 间 多 为水 稻 田 ， 并 有 一 条 乡 村 道 路 贯 通 。 地 表 由 第 四 系 冲 积 层 覆 盖 ， 两 端 桥 台 为 岩 质 边坡 ， 中 间 地 形 平 坦 开 阔 。 桥 型结构：全 桥 共6 联:左幅6X（ 4X25） m,右幅5X（ 4X25） +5X25m；上部结构采用 预应力砼（ 后张） T 梁 ， 先简支后连续；交 角90 度， 下部结构桥 台 均采用U 台 ， 桥 墩 采用 柱 式墩 ， 桥 台 与1、 2、 3、 22(左幅)号墩 采用 明挖扩大基础，其余桥 墩 采用 挖孔嵌岩 桩基础。 水 澄 高 架 桥 墩 柱 共计94 个， 累积 墩 高2067.09m， 最高 墩 墩 高29.80m；水 澄高 架 桥 墩 柱 直 径 有160cm、140cm 两 种，其中 直 径 为 160 cm 有 80 根，直 径 为 140cm有 14 根。 墩 模 模 板 型号：直 径 为 160cm 模 板 有 高 度为 3m 及1m 两 种模 板 ， 每节分两块制 作。 直 径 为 160cm 墩 柱 模 板 材料选用 ： 面板 ：采用 厚度δ=5m m 钢 板 。 竖肋：采用6.3#槽钢 ， 每块平 模 共9 根， 呈倒扣“[”型焊于 面板 上， 间 距为 26.44cm 。 横肋：采用8#槽钢 ， 呈倒扣“[”型外焊于 竖肋上， 1m高 模 板 共计 两 根，3m 高 模 板 共计 6 根。 法兰及竖连接板：均采用钢板厚度δ=12m m 钢板。 具体见图 2-1 及图 2-2。 51690264.4224080516005805mm母榫5mm公榫1000? 225018...
