16QAM调制与解调的MATLAB实现及调制性能分析VIP专享VIP免费

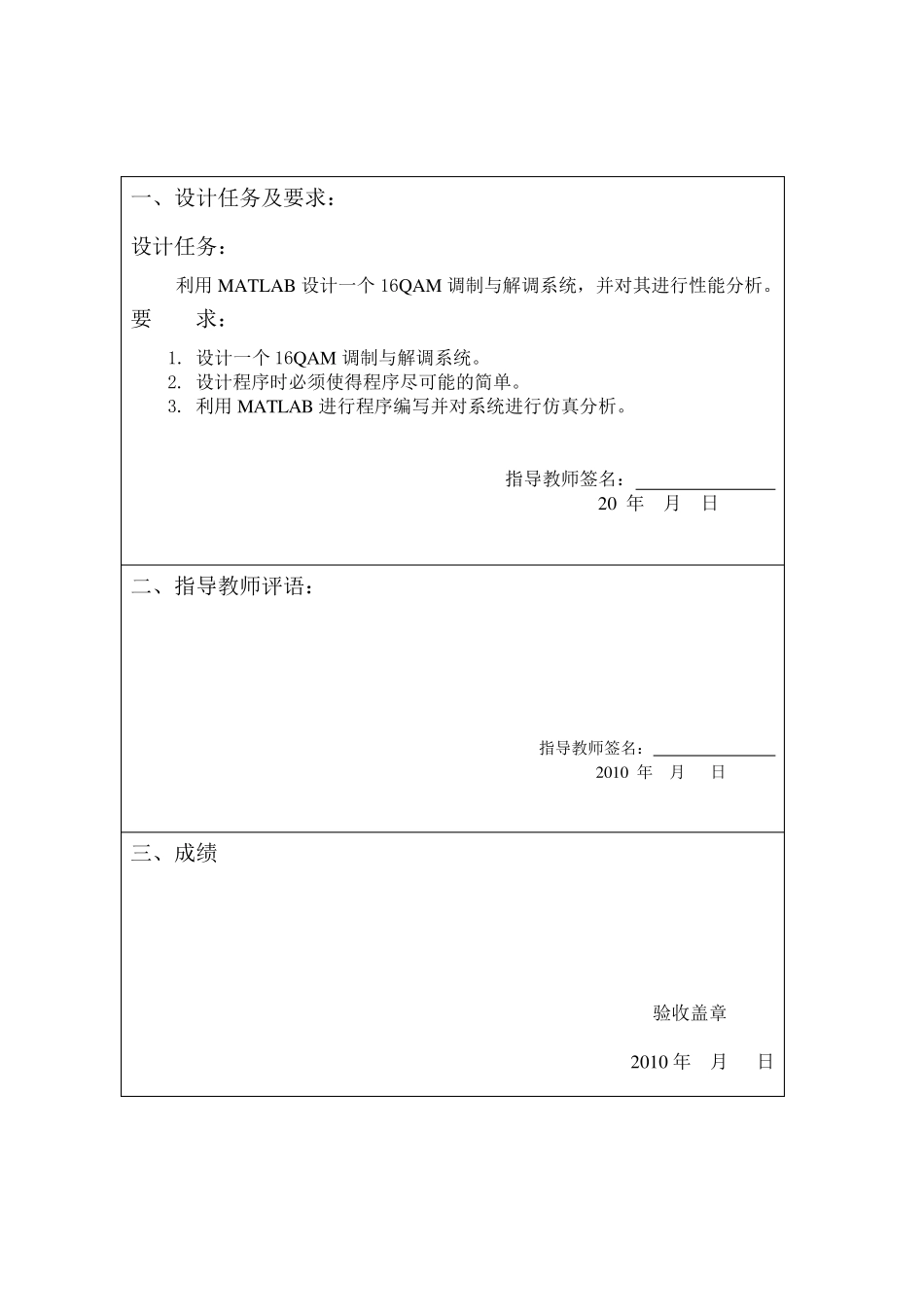

通信原理课程设计报告书 课题名称 16QAM 调 制 与 解 调 的 MATLAB 实 现 及 调 制 性 能 分 析 姓 名 学 号 学 院 通 信 与 电 子 工 程 学 院 专 业 通 信 工 程 指导教师 李 梦 醒 2012 年 01 月 01 日 ※※※※※※※※※ ※※ ※※ ※※ 2009 级通 信 工 程 专业 通 信 原理课程 设计 一、设计任务及要求： 设计任务： 利用 MATLAB 设计一个 16QAM 调制与解调系统，并对其进行性能分析。 要 求： 1. 设计一个 16QAM 调制与解调系统。 2. 设计程序时必须使得程序尽可能的简单。 3. 利用 MATLAB 进行程序编写并对系统进行仿真分析。 指导教师签名： 20 年 月 日 二、指导教师评语： 指导教师签名： 2010 年 月 日 三、成绩 验收盖章 2010 年 月 日 16QAM 调制与解调的 MATLAB 实现及调制性能分析 1 设计目的 （1） 掌握16QAM 调制与解调的原理。 （2） 掌握星座图的原理并能熟悉星座图的应用。 （3） 熟悉并掌握MATLAB 的使用方法。 （4） 通过对16QAM 调制性能的分析了解16QAM 调制相对于其它调制方式的优缺点。 2 设计原理 正交振幅调制（Qu adratu re Amplitu de Modu lation,QAM）是一种振幅和相位联合键控。虽然MPSK 和MDPSK 等相移键控的带宽和功率方面都具有优势，即带宽占用小和比特噪声比要求低。但是由图1 可见，在MPSK 体制中，随着 8/15 图 1 8PSK 信号相位 M 的增大，相邻相位的距离逐渐减小，使噪声容限随之减小，误码率难于保证。为了改善在M 大时的噪声容限，发展出了QAM 体制。在QAM 体制中，信号的振幅和相位作为两个独立的参量同时受到调制。这种信号的一个码元可以表示为 0( )cos() (1)kkks tAtkTtkT  （2—1） 式中：k=整数；kA 和k 分别可以取多个离散值。 式（2—1）可以展开为 00( )coscossinsinkkkkks tAtAt （2—2） 8/58/38/8/78/98/118/13 令 Xk = Akcosk， Yk = -Aksink 则式（2—1）变为 00( )cossinkkks tXtYt （2—3） kX 和kY 也是可以取多个离散的变量。从式（2—3）看出，( )ks t 可以看作是两个正交的振幅键控信号之和。 在式（2—1）中，若 k 值仅可以取 /4 和-/4，Ak 值仅可以取+A 和-A，则此 QAM 信号就成为 QPSK 信号，如图 2 所示： ...
