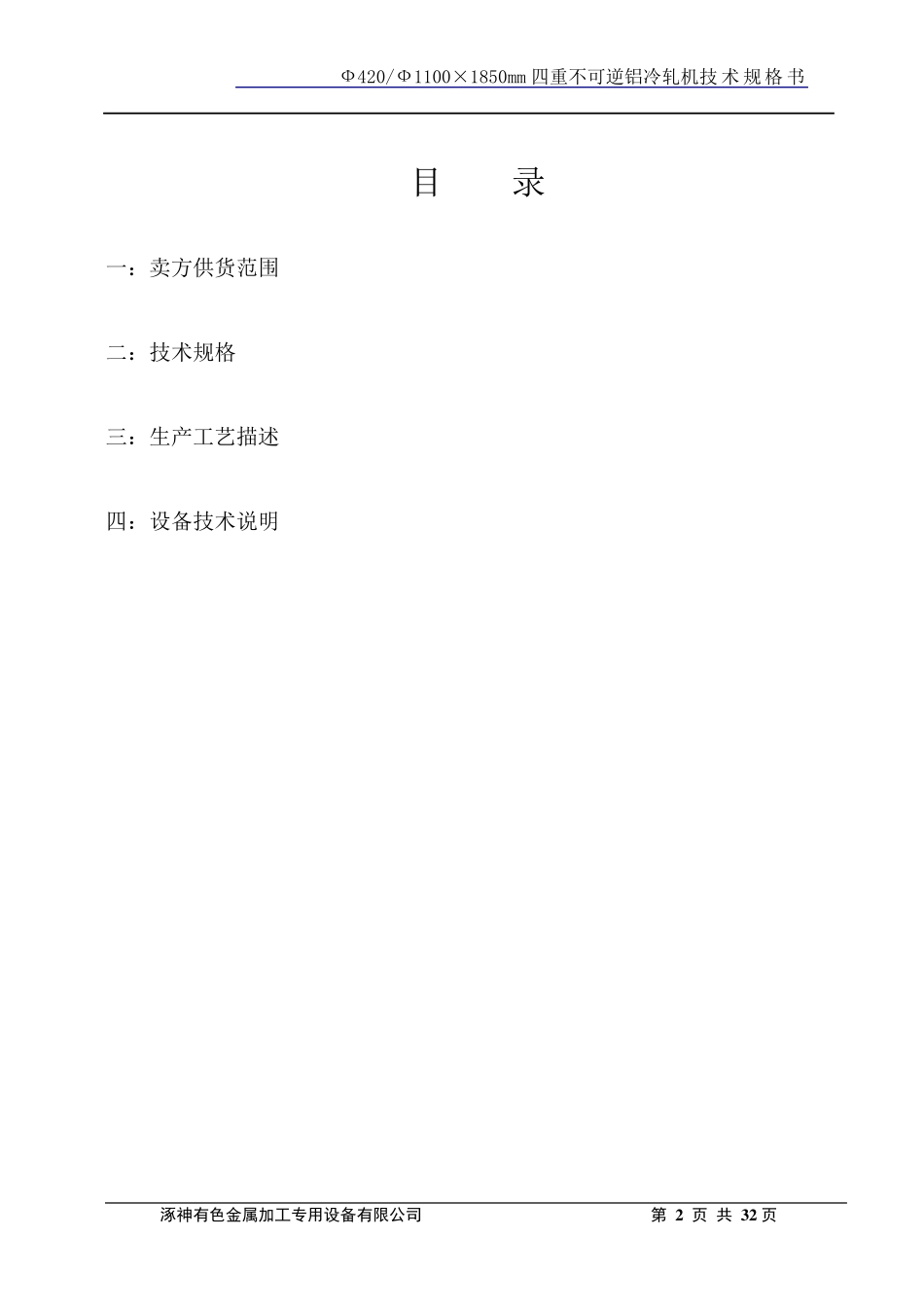

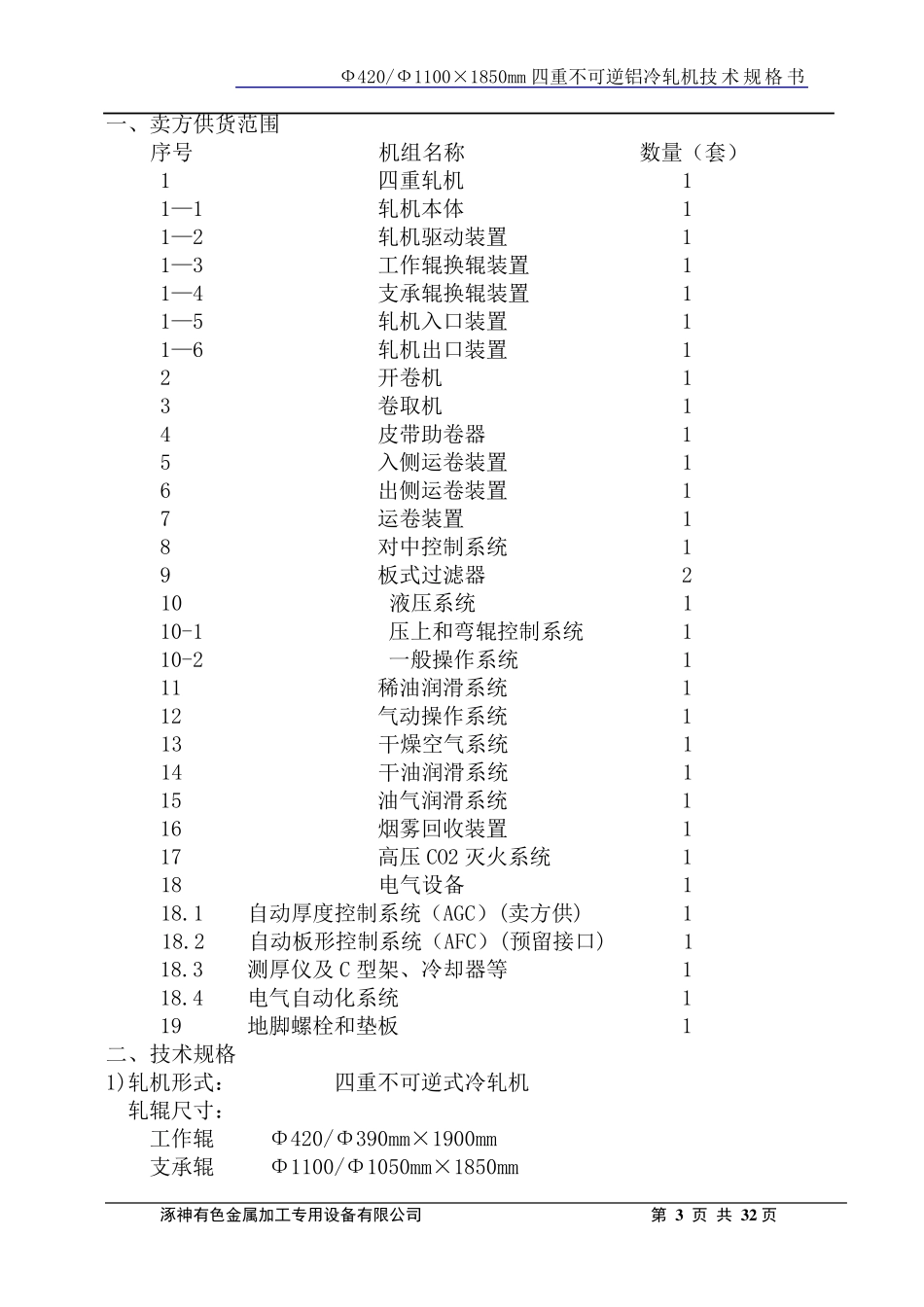

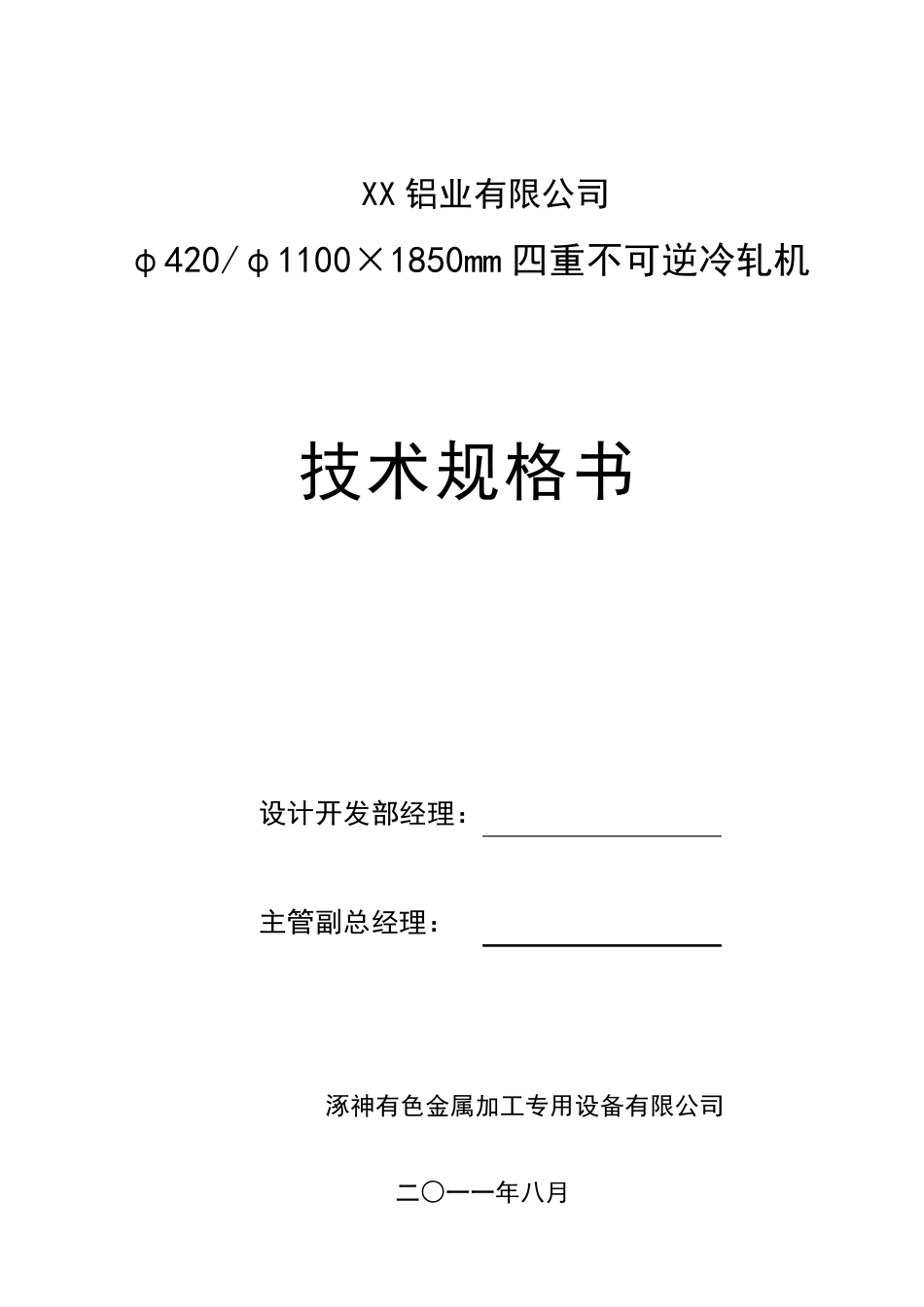

XX 铝业有限公司 φ420/φ1100×1850mm 四重不可逆冷轧机 技术规格书 设计开发部经理： 主管副总经理： 涿神有色金属加工专用设备有限公司 二○一一年八月 Ф420/Ф1100×1850mm 四重不可逆铝冷轧机技 术 规 格 书 涿神有色金属加工专用设备有限公司 第 2 页 共 3 2 页 目 录 一：卖方供货范围 二：技术规格 三：生产工艺描述 四：设备技术说明 Ф420/Ф1100×1850mm 四重不可逆铝冷轧机技 术 规 格 书 涿神有色金属加工专用设备有限公司 第 3 页 共 3 2 页 一、卖方供货范围 序号 机组名称 数量（套） 1 四重轧机 1 1—1 轧机本体 1 1—2 轧机驱动装置 1 1—3 工作辊换辊装置 1 1—4 支承辊换辊装置 1 1—5 轧机入口装置 1 1—6 轧机出口装置 1 2 开卷机 1 3 卷取机 1 4 皮带助卷器 1 5 入侧运卷装置 1 6 出侧运卷装置 1 7 运卷装置 1 8 对中控制系统 1 9 板式过滤器 2 10 液压系统 1 10-1 压上和弯辊控制系统 1 10-2 一般操作系统 1 11 稀油润滑系统 1 12 气动操作系统 1 13 干燥空气系统 1 14 干油润滑系统 1 15 油气润滑系统 1 16 烟雾回收装置 1 17 高压 CO2 灭火系统 1 18 电气设备 1 18.1 自动厚度控制系统（AGC）(卖方供) 1 18.2 自动板形控制系统（AFC）(预留接口) 1 18.3 测厚仪及 C 型架、冷却器等 1 18.4 电气自动化系统 1 19 地脚螺栓和垫板 1 二、技术规格 1)轧机形式： 四重不可逆式冷轧机 轧辊尺寸： 工作辊 Φ420/Φ390mm×1900mm 支承辊 Φ1100/Φ1050mm×1850mm Ф420/Ф1100×1850mm 四重不可逆铝冷轧机技术规格书 涿神有色金属加工专用设备有限公司 第 4 页 共 3 2 页 穿带速度： 15-30m/min 压下率： 20～65% 前滑值： 0～15% 压下形式： 液压压上 轧制力： 1500T (Max.) 轧制力矩： 160KN.M 主电机： 2-Z710-6 1500KW 485/1100rpm 开卷机电机： 2-Z450-5 453KW 360/1480rpm 卷取机电机： 3-Z450-5 453KW 360/1480rpm 机列方向： 从右到左(以操作侧看板材流动方向)（暂定） 机列标高： +2200mm 2)轧制材料 1000 系列，3000 系列，8000 系列 3)坯料规格 宽度： 900~1720mm(可通过1800mm 宽) 厚度： Max8mm 卷重： 14500kg(Max.) 卷材内径： Φ510mm (不带套筒时)； Φ505mm (带套筒时指套筒内径) 卷材...
