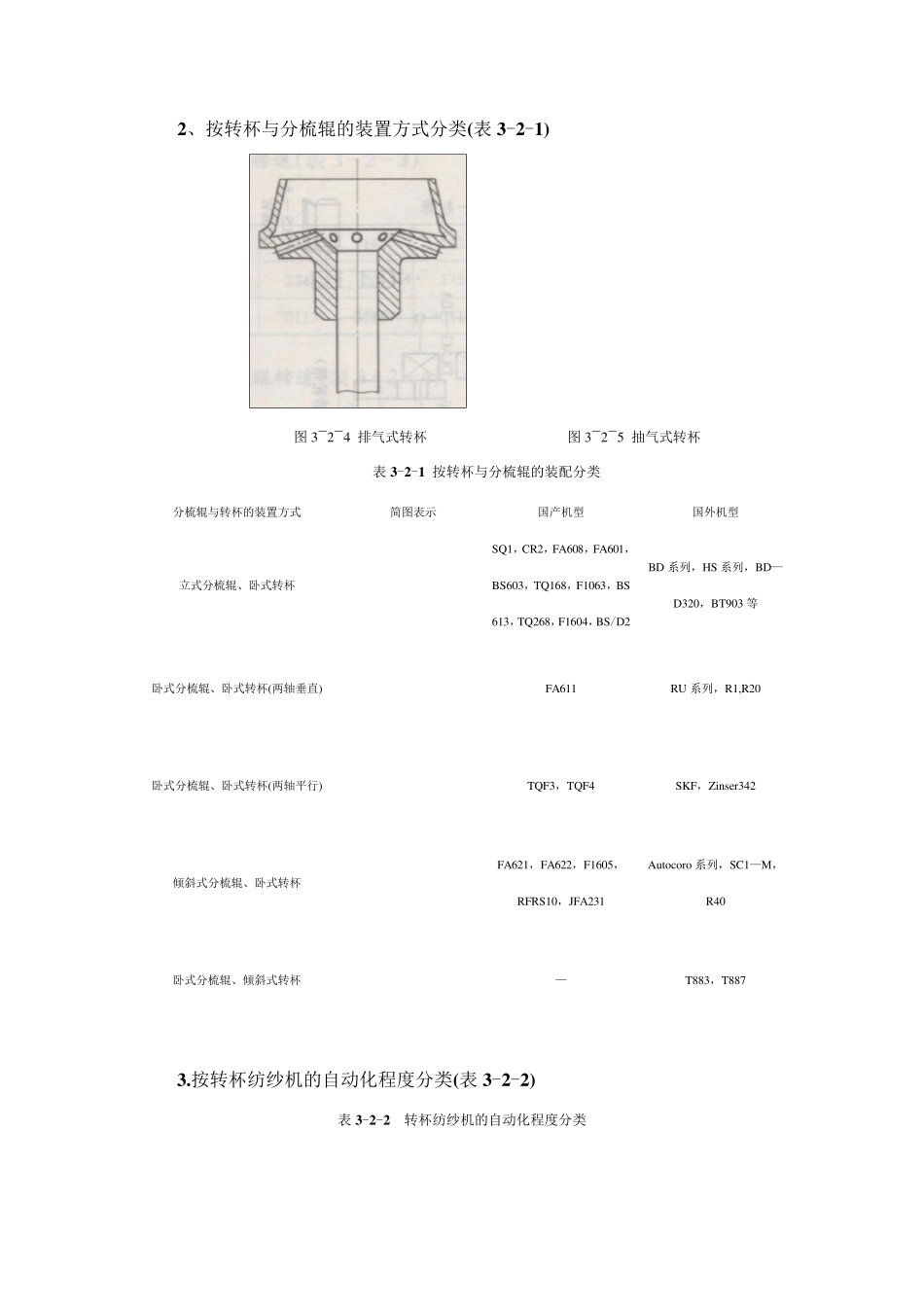

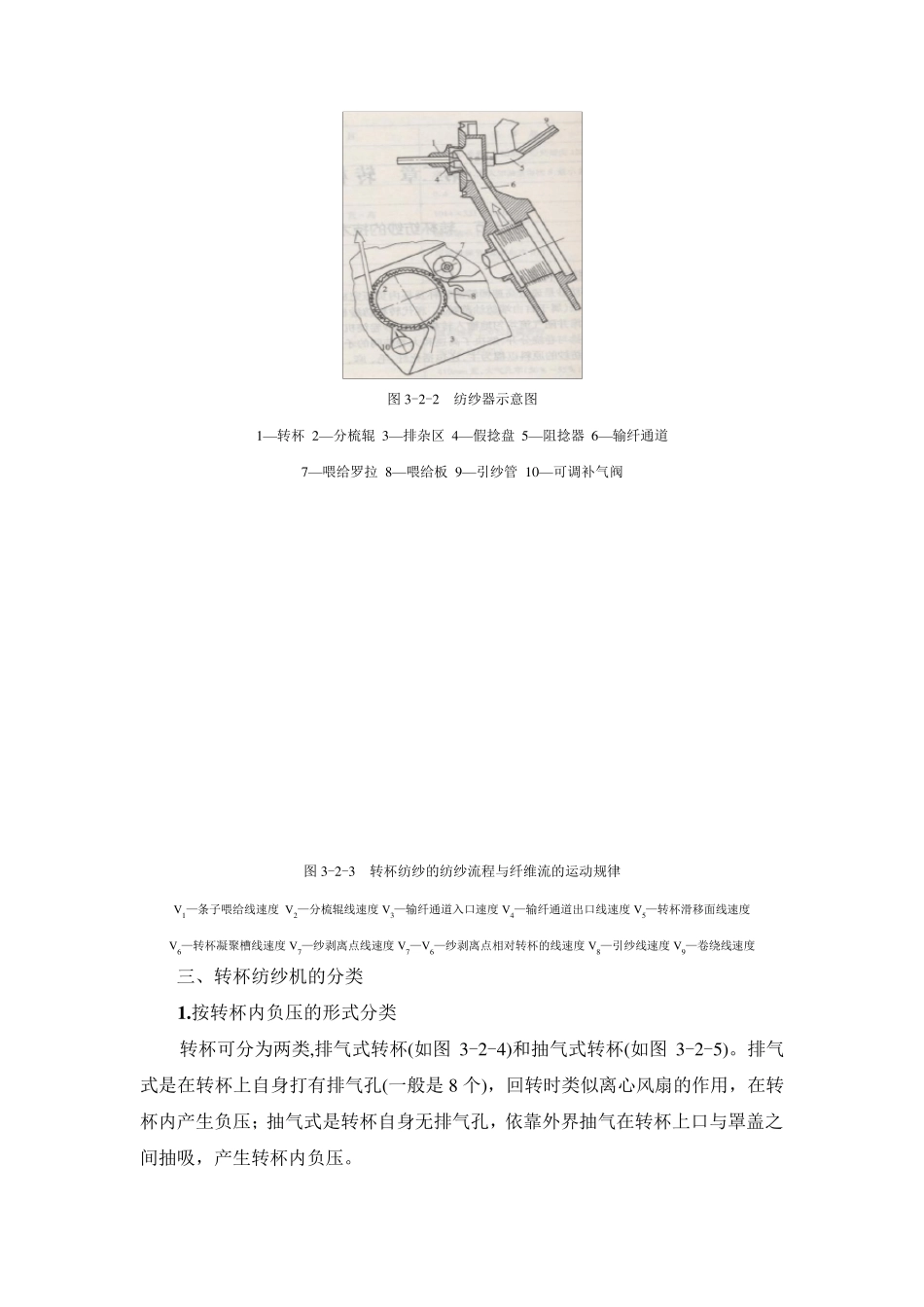

第二章 转杯纺纱(棉纺手册P687-775) 第一节 转杯纺纱的技术特点与机械结构 一、技术特点 转杯纺纱是通过高速回转的转杯及杯内负压完成纤维输送、凝聚、并合、加捻成纱的一种新型纺纱方法(属于自由端纺纱范畴)。现代转杯纺纱机都是通过分梳辊将喂入条子分梳成连续不断的纤维并随气流均匀地输入转杯，由引纱卷绕机构将转杯纺的纱引出并卷绕成纱筒。转杯纺纱使加捻与卷绕分开，解决了高速和大卷装间的矛盾。 转杯纺纱的原料以棉为主，还包括化纤、毛、麻、丝等。废棉和再生纤维在转杯纺纱厂里也可使用。 转杯纺纱与传统的环锭纺纱相比，具有高速高产、大卷装、缩短工序、改善劳动条件、使用原料广泛、成纱均匀、结杂少、耐磨和染色性能好等特点。因此，转杯纺纱是目前技术上最成熟、应用面最广、经济效益十分显著的一种新型纺纱方法。 二、机械结构和纺纱流程 转杯纺纱的截面示意图如图 3 -2 -1 所示，转杯纺纱机的机械结构主要由喂给分梳机构、排杂回收机构、纤维输送机构、凝聚加捻机构、引纱卷绕机构和负压排风系统组成。转杯纺纱机的电器、仪表和自动控制部分完成了机电一体化与自动化。 图 3 -2 -1 转杯纺纱机截面示意图 纺纱器是一个由喂给分梳机构、成纱机构及引纱管组成的独立部件，其示意图如图 3 -2 -2 所示。转杯纺纱的纺纱流程与纤维流的运动规律见图 3 -2 -3 。 图3-2-2 纺纱器示意图 1—转杯 2—分梳辊 3—排杂区 4—假捻盘 5—阻捻器 6—输纤通道 7—喂给罗拉 8—喂给板 9—引纱管 10—可调补气阀 图3-2-3 转杯纺纱的纺纱流程与纤维流的运动规律 V 1—条子喂给线速度 V 2—分梳辊线速度 V 3—输纤通道入口速度 V 4—输纤通道出口线速度 V 5—转杯滑移面线速度 V 6—转杯凝聚槽线速度 V 7—纱剥离点线速度 V 7—V 6—纱剥离点相对转杯的线速度 V 8—引纱线速度 V 9—卷绕线速度 三、转杯纺纱机的分类 1 .按转杯内负压的形式分类 转杯可分为两类,排气式转杯(如图3-2-4)和抽气式转杯(如图3-2-5)。排气式是在转杯上自身打有排气孔(一般是 8 个)，回转时类似离心风扇的作用，在转杯内产生负压；抽气式是转杯自身无排气孔，依靠外界抽气在转杯上口与罩盖之间抽吸，产生转杯内负压。 2 、按转杯与分梳辊的装置方式分类(表3 -2 -1 ) 图3-2-4 排气式转杯 图3-2-5 抽气式转杯 表3 -2 -1 按转杯与分梳辊的装配分类 分梳辊与转杯的装置方式 简图表示 国产机...
