1：500地形测量技术设计方案VIP免费

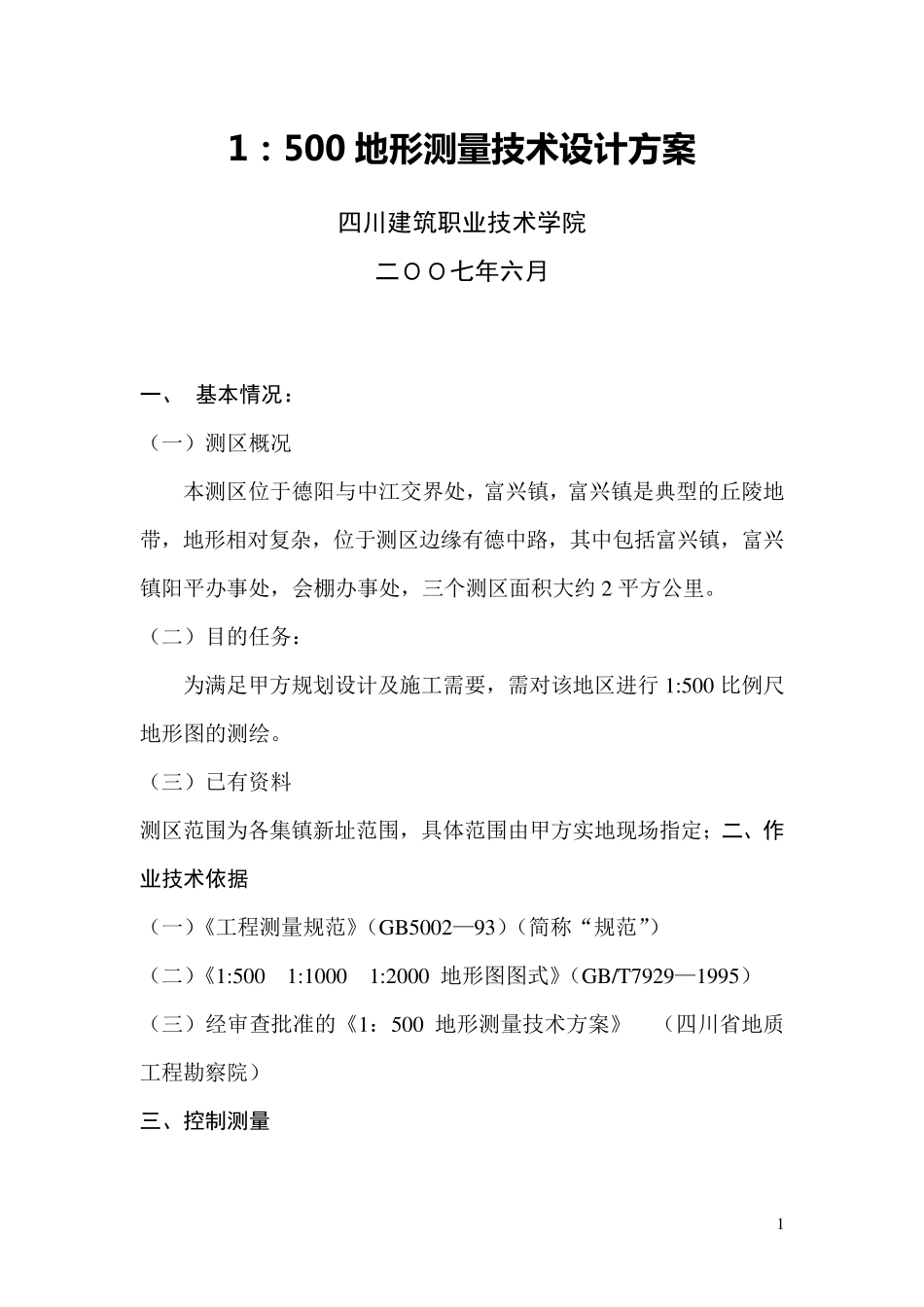

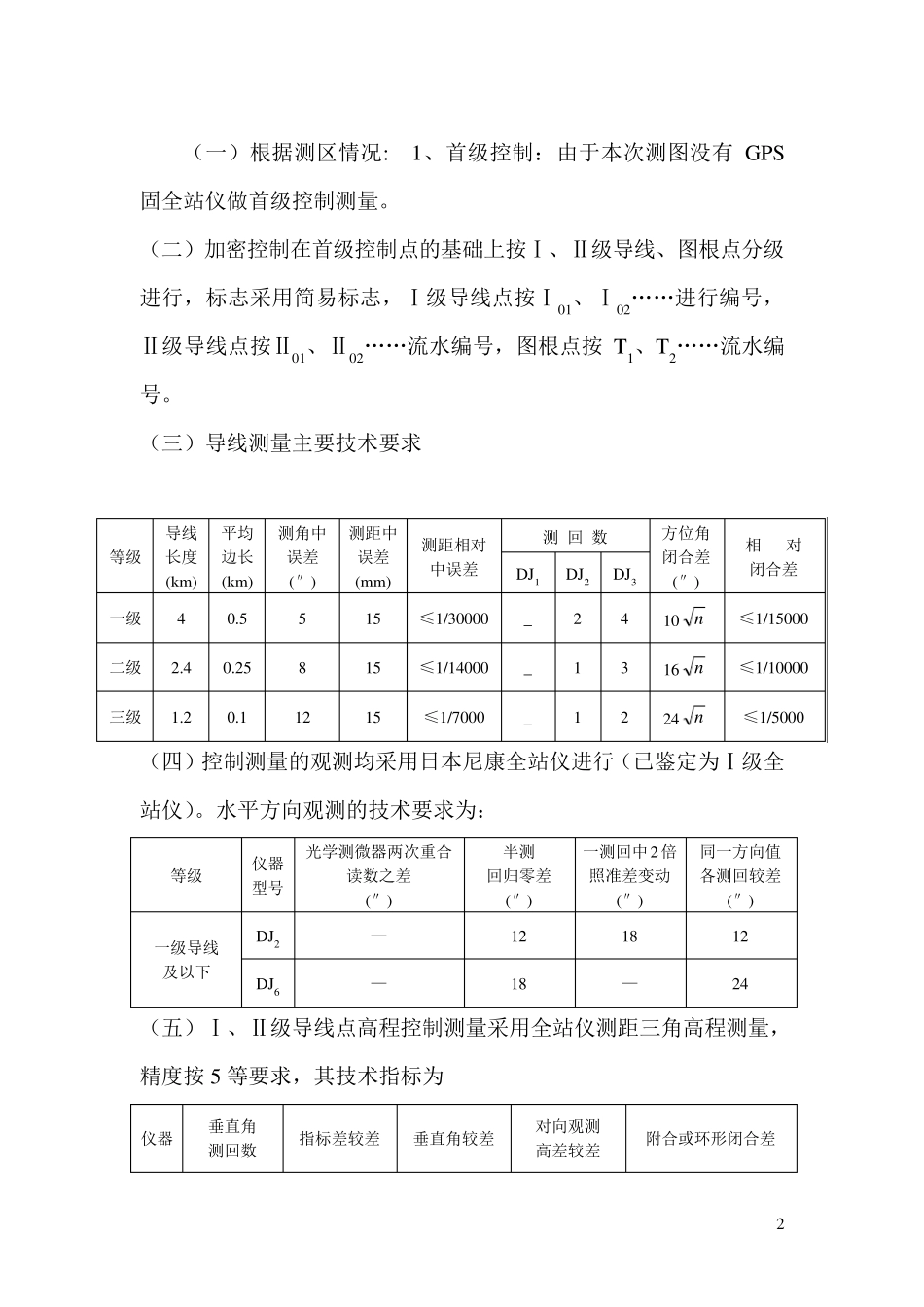

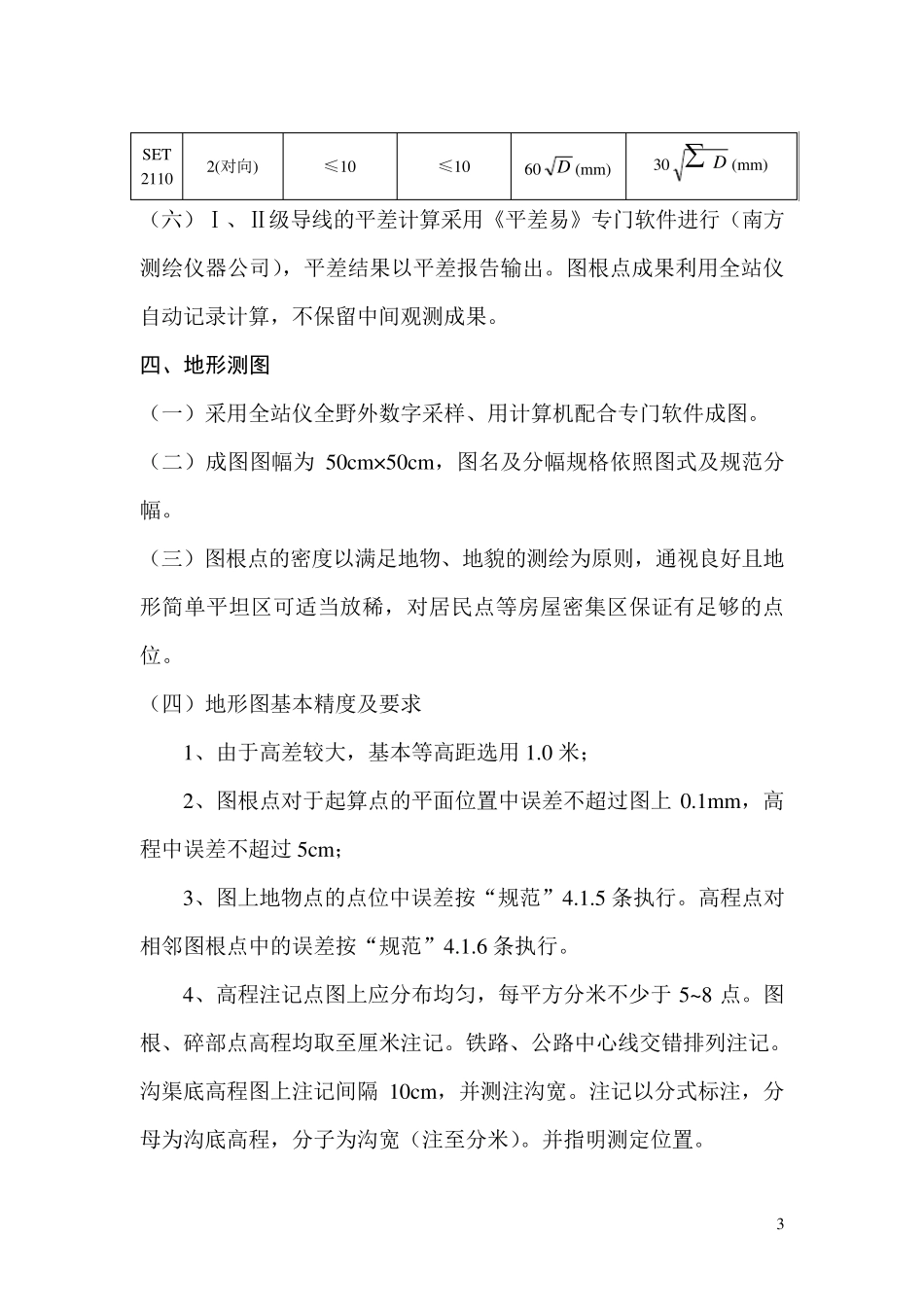

1 1： 500 地形测量技术设计方案 四川建筑职业技术学院 二ＯＯ七年六月 一、 基本情况： （一）测区概况 本测区位于德阳与中江交界处，富兴镇，富兴镇是典型的丘陵地带，地形相对复杂，位于测区边缘有德中路，其中包括富兴镇，富兴镇阳平办事处，会棚办事处，三个测区面积大约2 平方公里。 （二）目的任务： 为满足甲方规划设计及施工需要，需对该地区进行1:500 比例尺地形图的测绘。 （三）已有资料 测区范围为各集镇新址范围，具体范围由甲方实地现场指定；二、作业技术依据 （一）《工程测量规范》（GB5002—93）（简称“规范”） （二）《1:500 1:1000 1:2000 地形图图式》（GB/T7929—1995） （三）经审查批准的《1：500 地形测量技术方案》 （四川省地质工程勘察院） 三、控制测量 2 （一）根据测区情况: 1、首级控制：由于本次测图没有GPS固全站仪做首级控制测量。 （二）加密控制在首级控制点的基础上按Ⅰ、Ⅱ级导线、图根点分级进行，标志采用简易标志，Ⅰ级导线点按Ⅰ01、Ⅰ02……进行编号，Ⅱ级导线点按Ⅱ01、Ⅱ02……流水编号，图根点按T1、T2……流水编号。 （三）导线测量主要技术要求 等级 导线 长度 (km ) 平均边长 (km ) 测角中误差 (″) 测距中误差(m m ) 测距相对中误差 测 回 数 方位角闭合差(″) 相 对 闭合差 DJ1 DJ2 DJ3 一级 4 0.5 5 15 ≤1/30000 _ 2 4 10n ≤1/15000 二级 2.4 0.25 8 15 ≤1/14000 _ 1 3 16n ≤1/10000 三级 1.2 0.1 12 15 ≤1/7000 _ 1 2 24n ≤1/5000 （四）控制测量的观测均采用日本尼康全站仪进行（已鉴定为Ⅰ级全站仪）。水平方向观测的技术要求为： 等级 仪器型号 光学测微器两次重合读数之差 (″) 半测 回归零差 (″) 一测回中2倍照准差变动(″) 同一方向值各测回较差(″) 一级导线 及以下 DJ2 — 12 18 12 DJ6 — 18 — 24 （五）Ⅰ、Ⅱ级导线点高程控制测量采用全站仪测距三角高程测量，精度按5 等要求，其技术指标为 仪器 垂直角 测回数 指标差较差 垂直角较差 对向观测 高差较差 附合或环形闭合差 3 SET2110 2(对向) ≤10 ≤10 60D (mm) 30  D (mm) （六）Ⅰ、Ⅱ级导线的平差计算采用《平差易》专门软件进行（南方测绘仪器公司），平差结果以平差报告输出。图根点成果利用全站仪自动记录计算，不保留中间观测成果。 四、地形测图 （一）采用全站仪...
