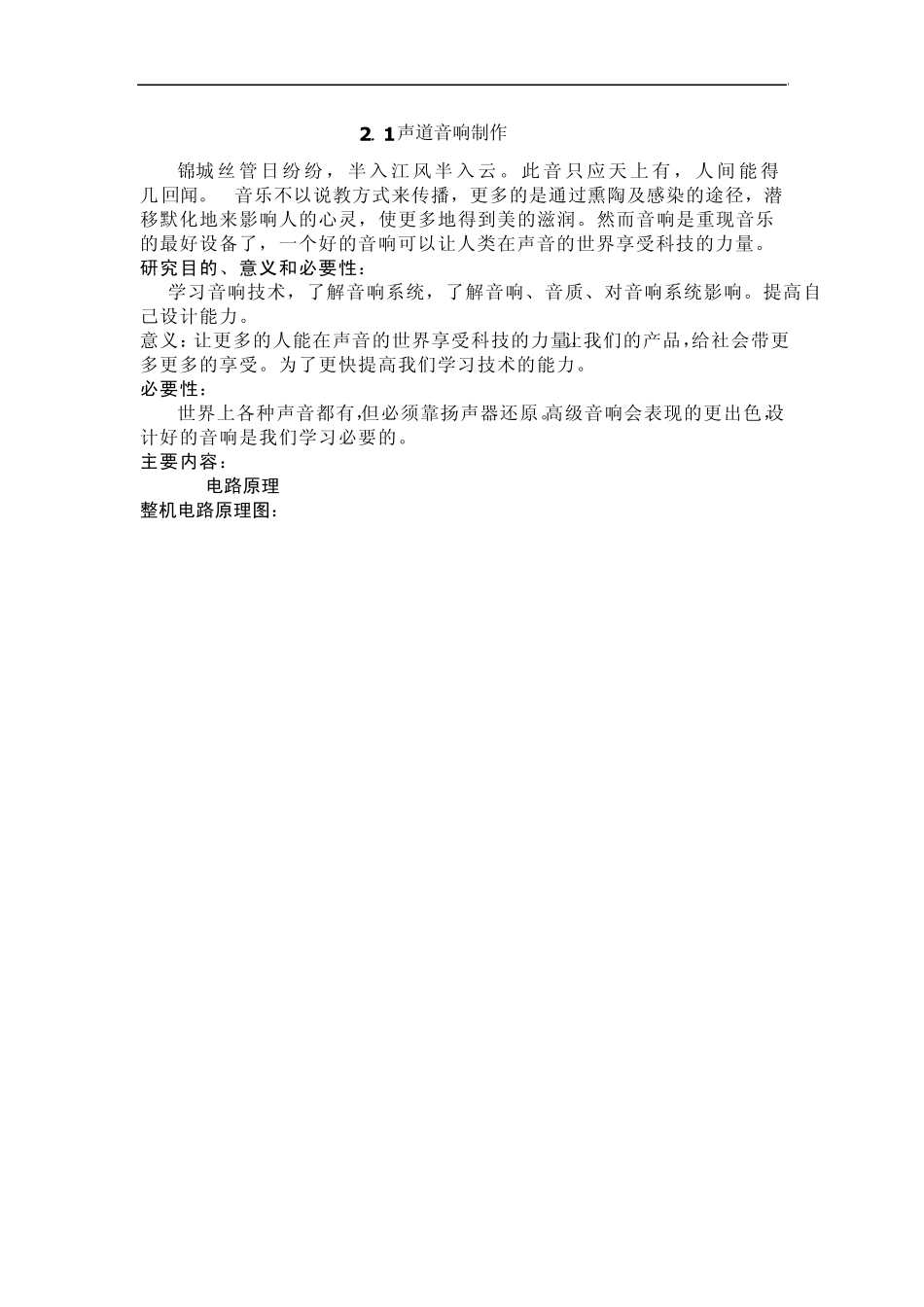

2.1声道音响制作 锦城丝管日纷纷,半入江风半入云。此音只应天上有,人间能得几回闻。 音乐不以说教方式来传播,更多的是通过熏陶及感染的途径,潜移默化地来影响人的心灵,使更多地得到美的滋润。然而音响是重现音乐的最好设备了,一个好的音响可以让人类在声音的世界享受科技的力量。 研究目的、意义和必要性: 学习音响技术,了解音响系统,了解音响、音质、对音响系统影响。提高自己设计能力。 意义:让更多的人能在声音的世界享受科技的力量,让我们的产品,给社会带更多更多的享受。为了更快提高我们学习技术的能力。 必要性: 世界上各种声音都有,但必须靠扬声器还原。高级音响会表现的更出色,设计好的音响是我们学习必要的。 主要内容: 电路原理 整机电路原理图: 2 左声道电路图: 3 右声道电路图: : 电原和低音电路图: 4 LM1875集成功放:的特点。单列 5脚直插塑料封装,仅 5只引脚。开环增益 90dB。 极低的失真,1kHz,20W时失真仅为 0.015%。AC和 DC短路保护电路。超温保护电路。峰值电流高达 4A。极宽的工作电压范围(16-60V)。内置输出保护二极 5 管。外接元件非常少,TO-220封装。输出功率大,Po=20W(RL=4Ω )。不失真功率为 20W(THD=0.08%),THD=1%时,功率可达 40W。1脚同相输入。2脚反相同,3脚接地。4脚输出,5脚接电源。 lm1875 是一款功率放大集成块! 是美国国半公司研发的一款功放集成块! 它在使用中外围电路少 而且有完善的过载保护功能! 它为五针脚形状! 一针脚为信号正极输入 二针脚为信号负极输入三针脚接地 四针脚电源正极输入 五针脚为信号输出 LM1875制作功放电路如下 LM1875采用 TO-220封装结构,形如一只中功率管,体积小巧,外围电路简单,且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护 电路原理解释:。 左右声道原理: LM1875 功放板由一个高低音分别控制的衰减式音调控制电路和LM1875 放大电路以及电源供电电路三大部分组成,音调部分采用的是高低音分别控制的衰减式音调电路,其中的 R8,R10,C2,C3,W2 组成低音控制电路;C4,C20,W3 组成高音控制电路;R32 为隔离电阻,W1 为音量控制器,调节放大器的音量大小,C21 为隔直电容,防止后级的 LM1875 直流电位对前级音调电路的影响。放大电路主要采用 LM1875,由 1875,R34,R29,C5 等组成,电路的放大倍数由 R29 与R34 的比值决定,C5 用于稳...
