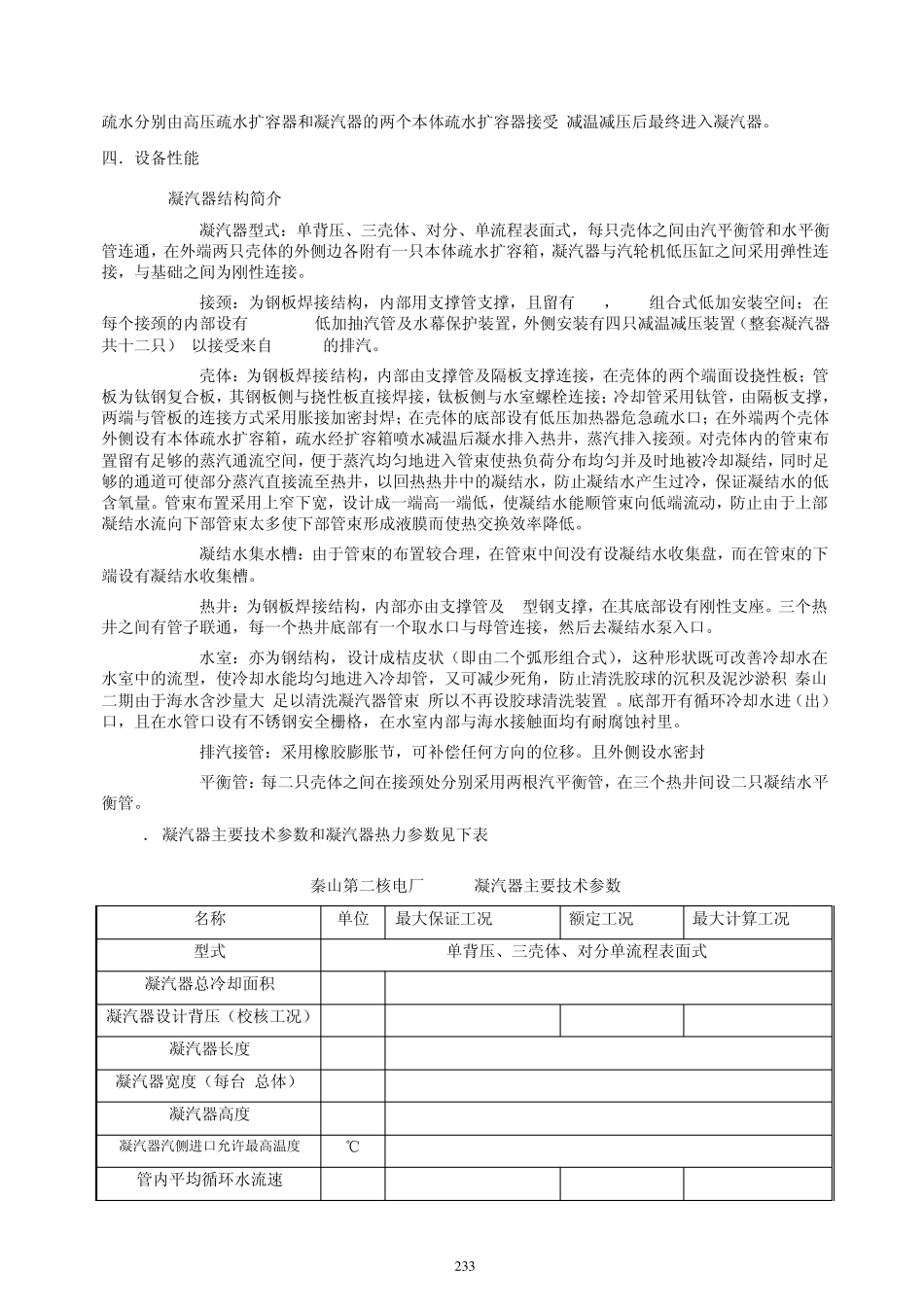

2 3 2 2.2 给水系统 § 2.2.1 凝结水系统（CEX） 一．概述 凝结水抽取系统(CEX)是介于汽轮机与低压给水加热器之间的系统,它是汽机热力主循环中的一个重要组成部分。 二．功能 1． 接受汽轮机的排汽,将其冷凝为水,然后继续参加循环; 2． 通过凝汽器将排汽冷凝，使汽轮机排汽端获得高度真空，从而使它们能发出较高功率，提高其经济性； 3． 在汽轮发电机大量甩负荷或机组紧急掉闸时,本系统能接受 GCT-C系统的排放蒸汽(GCT-C总容量为额定主蒸汽流量的 85%),使蒸汽发生器仍能传出相当大的热量,从而使反应堆不致因电力输出锐减而紧急停堆; 4． 在凝汽之后,可将凝结水除气,其功能符合热交换协会(HEI)标准要求。此外,还可将凝结水过滤、净化; 5． 为电站提供适当和必要的凝结水储存量; 6． 可将凝结水从凝汽器热井经 ABP(给水低压加热器系统)系统输送至除氧器。从 SER（常规到处盐水分配系统）系统接受汽机热力系统运行所需的补给水; 次要功能: 1． 接受大部分热力系统的疏水; 2． 为 ASG系统水箱提供凝结水; 3． 为凝汽器水幕保护装置供水; 4． 为 APG再生热交换器提供冷却水; 5． 为三个疏水扩容器提供减温水; 6． 为 CAR系统（汽机排气口喷淋系统）提供降温用凝结水; 7． 为凝结从 GCT-C系统进入凝汽器的排汽提供降温水; 8． 凝结水泵提供自密封水。 三．系统描述 每只低压缸下方有凝汽器的一个壳体,三个壳体的接颈处设有均压连通管,每个壳体下面的凝结水热井间设有两根连通管。每个壳体的循环水侧分隔为两个独立回路组成。循环水均为单流,自一侧进入,由另一侧排出,流过凝汽器后都排入暗渠中,然后经具有虹吸水封作用的跌落井排入大海。 低压缸排汽在凝汽器 101CS、102CS、103CS中冷凝成水，然后，经由凝结水泵的入口过滤器CEX001/002/003FI进入凝结水泵，凝结水从凝结水泵出来后，分别经过各自的逆止阀 006VL、005VL、004VL和电动隔离阀 009VL、008VL、007VL，合并后的主凝结水经孔板后分为两路，主路经调节阀 042VL、026VL和旁路阀 025VL送往低压给水加热器，另一路经阀 029VL和调节阀 030VL返回凝汽器 103CS.汽机轴封冷却器与孔板串联，该孔板通过设计计算选定，以保证有适当的凝结水流量流过轴封冷却器，保证这一重要设备的正常工作。把轴封冷却器的水路布置在送往低压给水加热器和凝结水再循环管线的上游，也是为了确保向轴封冷却器供应冷却水，使之不受进入除氧器的主系统凝结水量的影...
