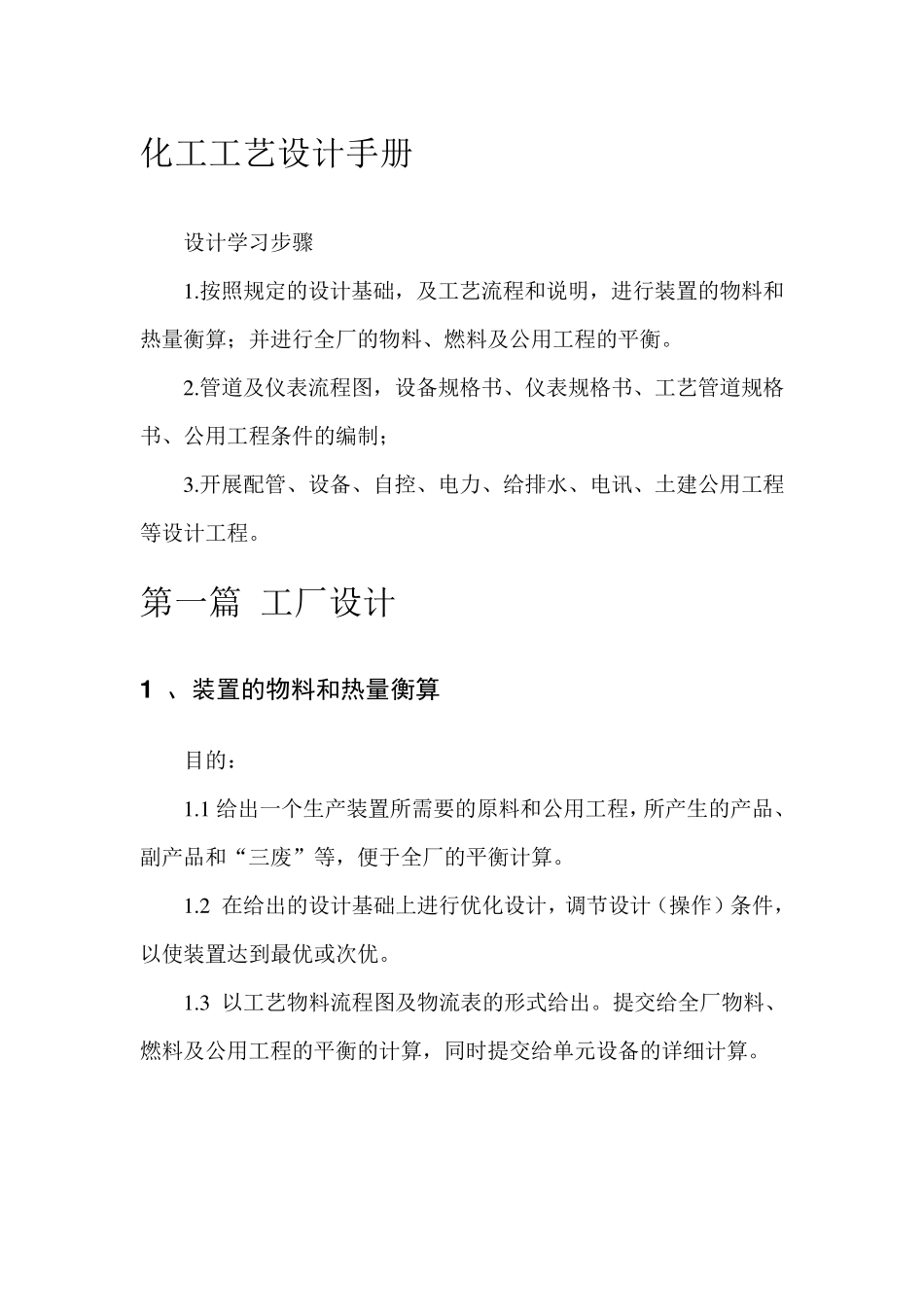

化工工艺设计手册 设计学习步骤 1 .按照规定的设计基础，及工艺流程和说明，进行装置的物料和热量衡算；并进行全厂的物料、燃料及公用工程的平衡。 2 .管道及仪表流程图，设备规格书、仪表规格书、工艺管道规格书、公用工程条件的编制； 3 .开展配管、设备、自控、电力、给排水、电讯、土建公用工程等设计工程。 第一篇 工厂设计 1 、装置的物料和热量衡算 目的： 1 .1 给出一个生产装置所需要的原料和公用工程，所产生的产品、副产品和“三废”等，便于全厂的平衡计算。 1 .2 在给出的设计基础上进行优化设计，调节设计（操作）条件，以使装置达到最优或次优。 1 .3 以工艺物料流程图及物流表的形式给出。提交给全厂物料、燃料及公用工程的平衡的计算，同时提交给单元设备的详细计算。 2 、全厂的物料、燃料及公用工程的平衡 2 .1 物料平衡，（总物料平衡，分物料平衡，包括原料、辅料和各装置间的物料衡算） 2 .2 燃料平衡，（工程范围内的所有固体液体气体燃料耗用） 2 .3 蒸汽及冷凝水系统平衡，（蒸汽发生-锅炉或废热锅炉、蒸汽输入和输入量、各级蒸汽用户、冷凝水回收系统、锅炉给水系统及除氧器） 2 .4 水平衡，（包括各装置工业水、低硅水，生活水及循环冷却水平衡） 2 .5 电力平衡，（各装置输入电源和输出电力） 2 .6 公用工程用气平衡，（各装置氮气、工厂风和仪表风的平衡） 第二篇 厂址选择和工厂布置 厂址选择作为可行性研究中的一部分，关系到建厂投入和建成后的运营成本。 1 厂址选择 1 .1 基本原则 符合城市规划布局；原料、燃料和销售便利的地区，并在储运、机修、公用工程和生活设施等方面有良好的协作条件的地区；水量充足、交通便利、靠近热电供应地；厂址附近应有生产污水和生活污水的可靠排放地； 工厂生产区、排渣场和生活区建设要同时考虑，而且还要考虑到厂区发展的可能性；厂址的自然地形要有利于厂房和管线布置，内外交通联系和场地排水；等。 工业企业厂地面积一般包括厂区用地、渣区用地、厂外工程设施用地（如铁路、公路专用线、港头建设等）、居住区用地以及建设阶段的施工用地。场地以边长比为1:1.5 的矩形场地经济合理。 1 .2 基本条件 场地条件、地形地质水文条件、供排水条件、供电条件、交通运输条件 1 .3 厂址选择工作阶段 1.3.1 准备阶段 拟定选场指标——包括拟建厂产品和规模，基本工艺流程和生产特性，主要项目构成，所需物料的来源、...
