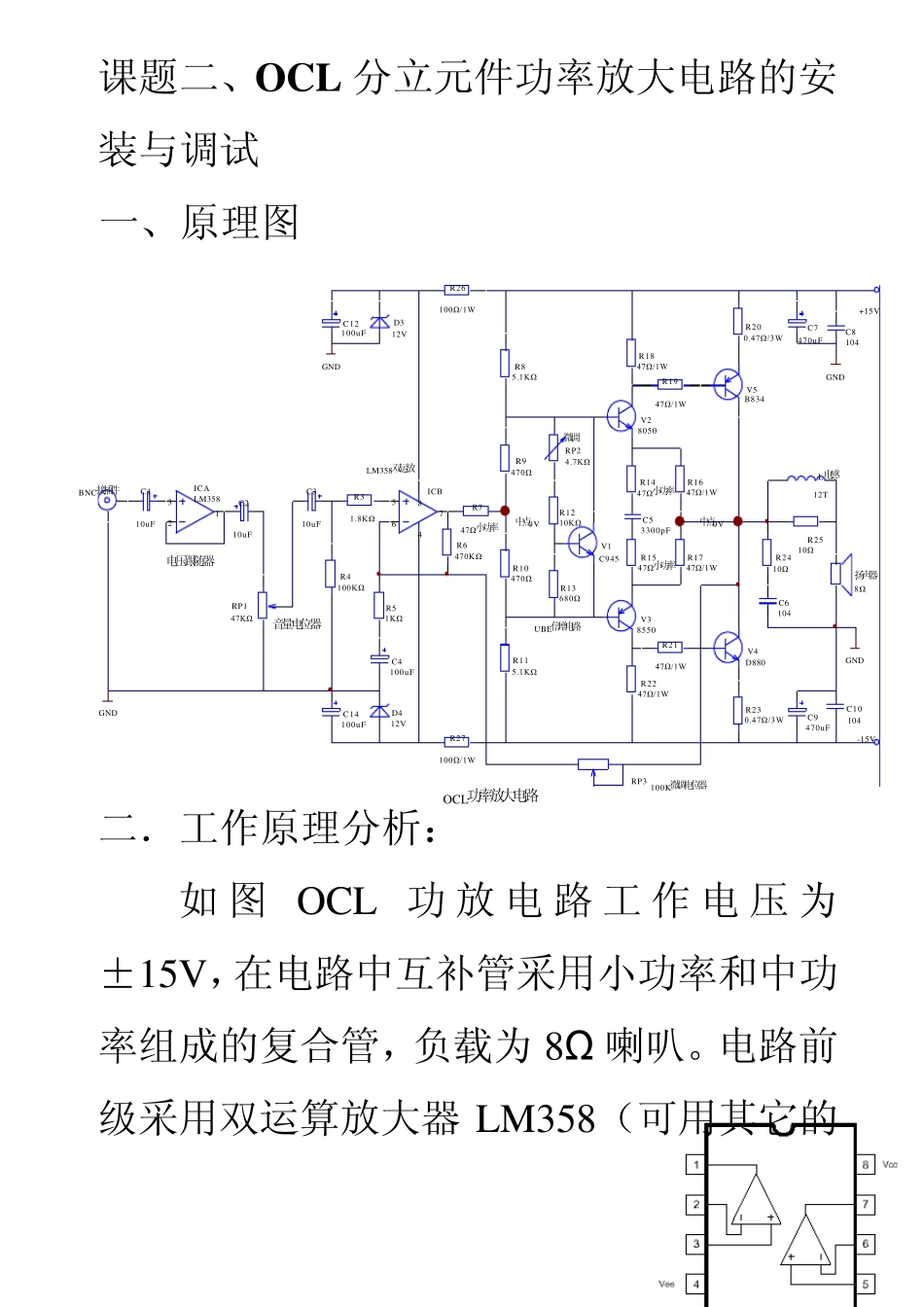

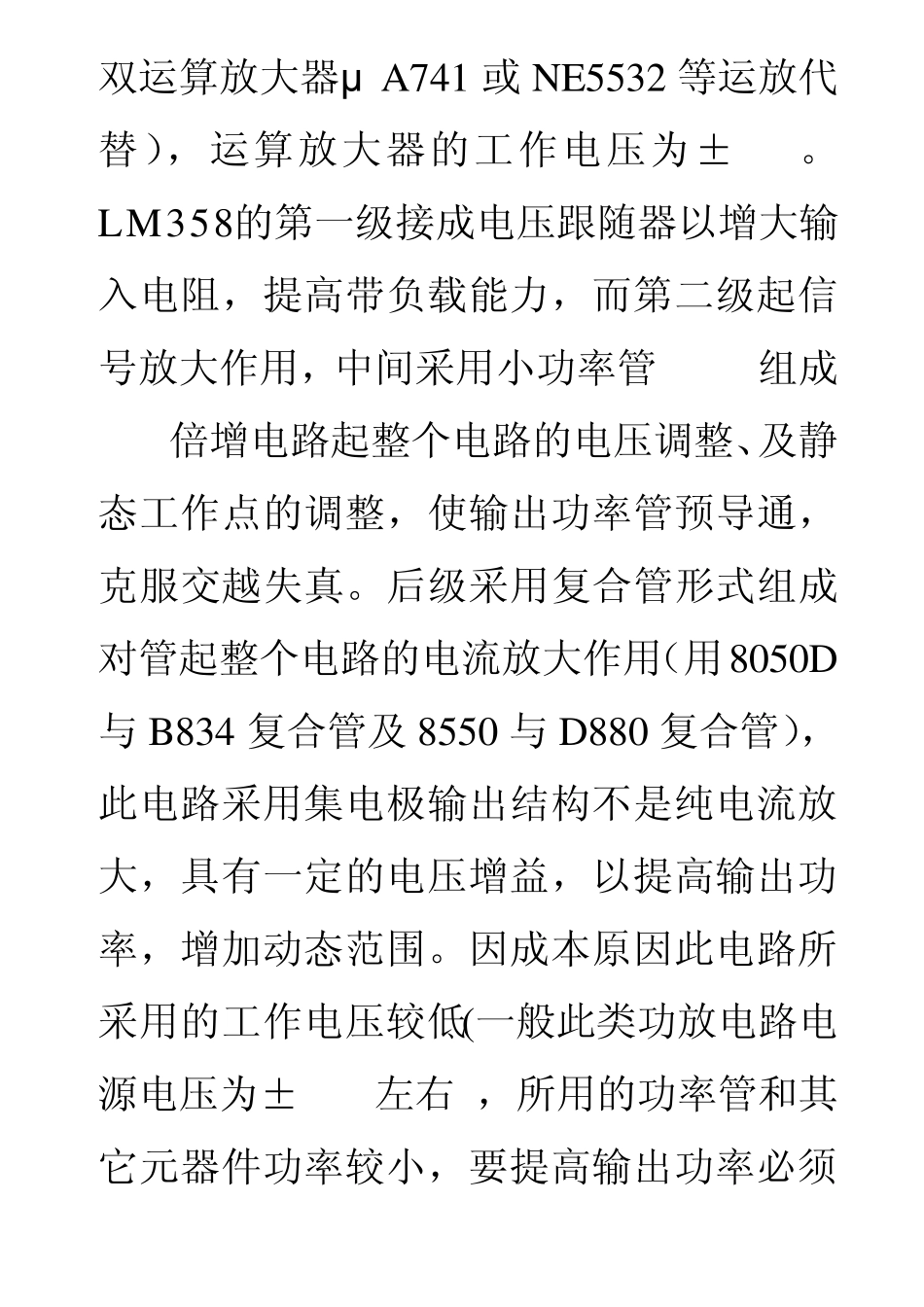

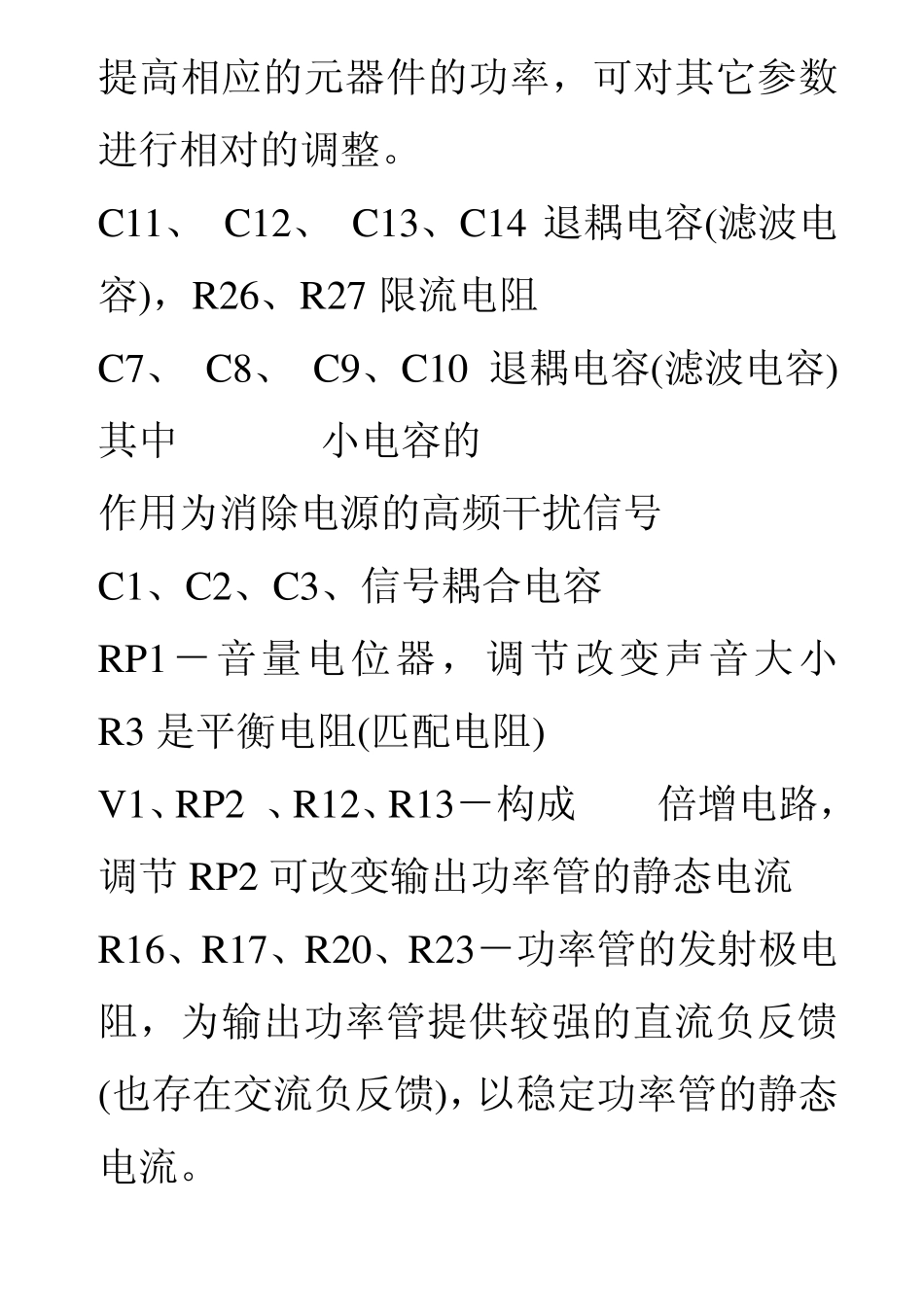

课题二、OCL 分立元件功率放大电路的安装与调试 一、原理图 C8104C10104C7470uFC9470uFV5B834V4D880R200.47Ω/3WR230.47Ω/3WR1947Ω/1WR2147Ω/1WR1847Ω/1WR2247Ω/1WR85.1KΩR115.1KΩR9470ΩR10470ΩV28050V38550V1C945R1647Ω/1WR1747Ω/1WR1447Ω小功率R1547Ω小功率C53300pFR13680ΩR1210KΩR747Ω小功率ICBLM358双运放R6470KΩR31.8KΩR51KΩR4100KΩRP147KΩC310uFC210uFICALM358C110uFBNC接插件C12100uFC14100uFD312VD412VR26100Ω/1WR27100Ω/1WC4100uFC6104L电感12TR2410ΩR2510Ω扬声器8ΩGNDGND+15V-15VGNDGNDRP24.7KΩOCL功率放大电路32156784电压跟随器音量电位器UBE倍增电路中点0V中点0VRP3 100K微调电位器微调 二．工作原理分析： 如图OCL 功放电路工作电压为±15V，在电路中互补管采用小功率和中功率组成的复合管，负载为8Ω 喇叭。电路前级采用双运算放大器LM358（可用其它的双运算放大器μ A741 或NE5532 等运放代替），运算放大器的工作电压为±12V。LM358的第一级接成电压跟随器以增大输入电阻，提高带负载能力，而第二级起信号放大作用，中间采用小功率管 C945组成UBE倍增电路起整个电路的电压调整、及静态工作点的调整，使输出功率管预导通，克服交越失真。后级采用复合管形式组成对管起整个电路的电流放大作用（用8050D与 B834 复合管及 8550 与 D880 复合管），此电路采用集电极输出结构不是纯电流放大，具有一定的电压增益，以提高输出功率，增加动态范围。因成本原因此电路所采用的工作电压较低(一般此类功放电路电源电压为±35V左右)，所用的功率管和其它元器件功率较小，要提高输出功率必须提高相应的元器件的功率，可对其它参数进行相对的调整。 C11、 C12、 C13、C14 退耦电容(滤波电容)，R26、R27 限流电阻 C7、 C8、 C9、C10 退耦电容(滤波电容)其中 0.1 uf小电容的 作用为消除电源的高频干扰信号 C1、C2、C3、信号耦合电容 RP1－音量电位器，调节改变声音大小 R3 是平衡电阻(匹配电阻) V1、RP2 、R12、R13－构成 UBE倍增电路，调节 RP2 可改变输出功率管的静态电流 R16、R17、R20、R23－功率管的发射极电阻，为输出功率管提供较强的直流负反馈(也存在交流负反馈)，以稳定功率管的静态电流。 R24、C6－构成贝茹尔网络，用来补偿扬声器的感抗，限制高频输出阻抗，使功放接近于纯电阻，不易产生自激。 R25是阻尼电阻 L－高频扼流圈，可以吸收扬声器产生的反峰电压和...
