OTL音频功率放大电路(模电课程设计报告)VIP免费

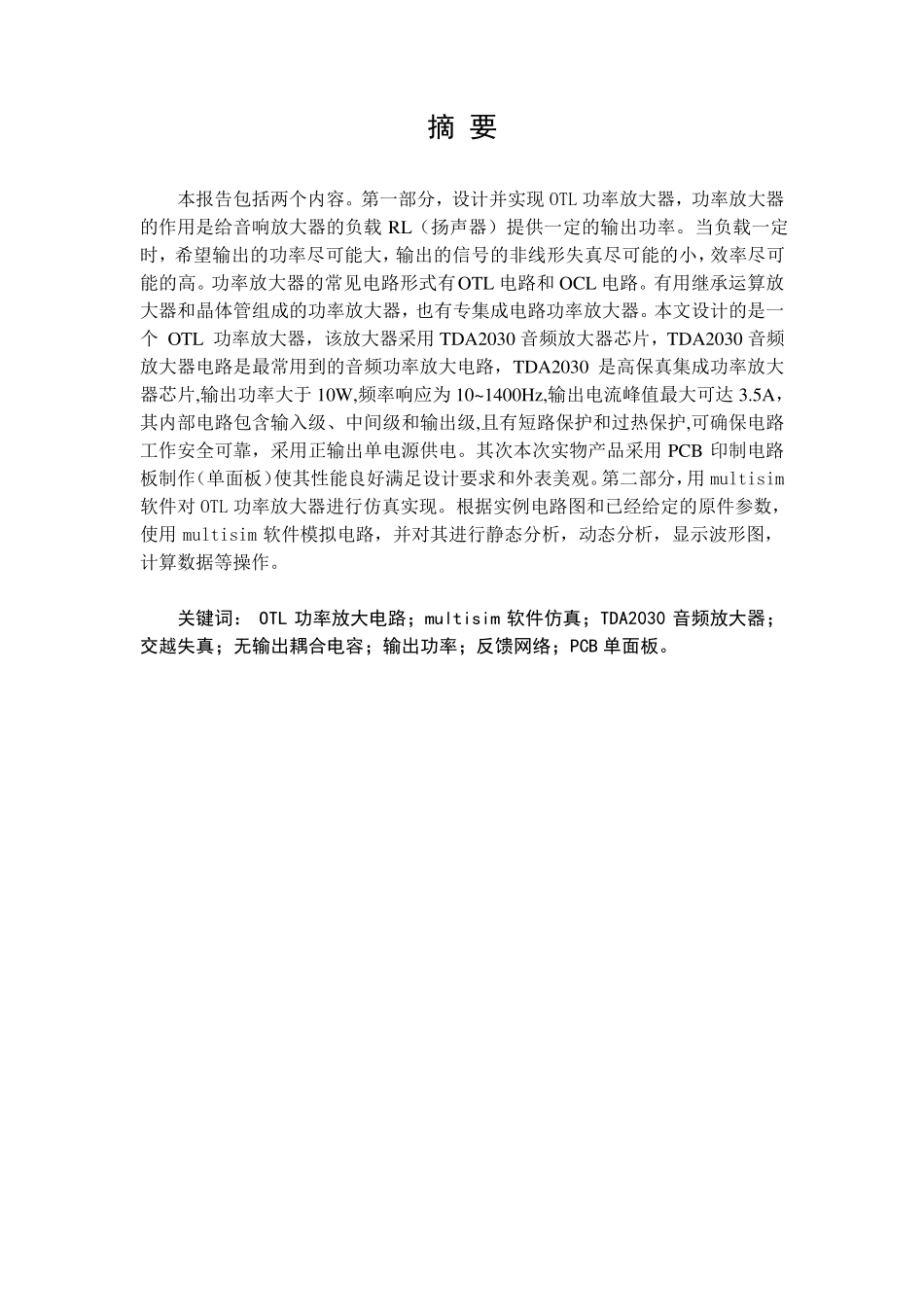

课 程 设 计 报 告 设 计 题 目 ： OTL 功 率 放 大 器 系 别 ： 专 业 ： 班 级 ： 学 生 姓 名 ： 2010 年 12 月 24 日 课 程 设 计 任 务 书 指导教师（签字）： 年 月 日 教研组长（签字） 年 月 日 院（系） 电子工程 专业 电子信息工程 学生姓名 学号 20094081048 学生姓名 学号 20094081009 学生姓名 学号 20094081013 学生姓名 学号 20094081011 设计题目 1．OTL 功率放大电路的multisim 仿真； 2. OTL 放大器电路 内容及要求： 题目1．OTL 功率放大器电路的multisim 仿真； 使用multisim 对所设计的电路进行仿真分析；要求熟练掌握multisim软件的使用及仿真方法，画出原理图，改变参数进行理论分析，写出实际实现过程，得出结论。 题目2．OTL 功率放大器 任务了与要求： 1、 采用全部或部分分立元件电路设计一种OTL 音频功率放大器； 2、 额定输出功率Po≥10W； 3、 负载阻抗RL=8Ω； 4、 失真度γ≤3%。 进度安排: 第 17 周（周一～周二）：分析题目，查阅课题相关资料； 第 17 周（周二～周四）：OTL 功率放大器设计和实现； 第 17 周（周五）：设计仿真及调试，验收，编写课程设计报告。 摘 要 本报告包括两个内容。第一部分，设计并实现OTL 功率放大器，功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。功率放大器的常见电路形式有OTL 电路和OCL 电路。有用继承运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。本文设计的是一个 OTL 功率放大器，该放大器采用TDA2030 音频放大器芯片，TDA2030 音频放大器电路是最常用到的音频功率放大电路，TDA2030 是高保真集成功率放大器芯片,输出功率大于10W,频率响应为10~1400Hz,输出电流峰值最大可达3.5A，其内部电路包含输入级、中间级和输出级,且有短路保护和过热保护,可确保电路工作安全可靠，采用正输出单电源供电。其次本次实物产品采用PCB 印制电路板制作（单面板）使其性能良好满足设计要求和外表美观。第二部分，用multisim软件对OTL 功率放大器进行仿真实现。根据实例电路图和已经给定的原件参数，使用multisim 软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等 操 作。 关键词： OTL 功率放大电路...
