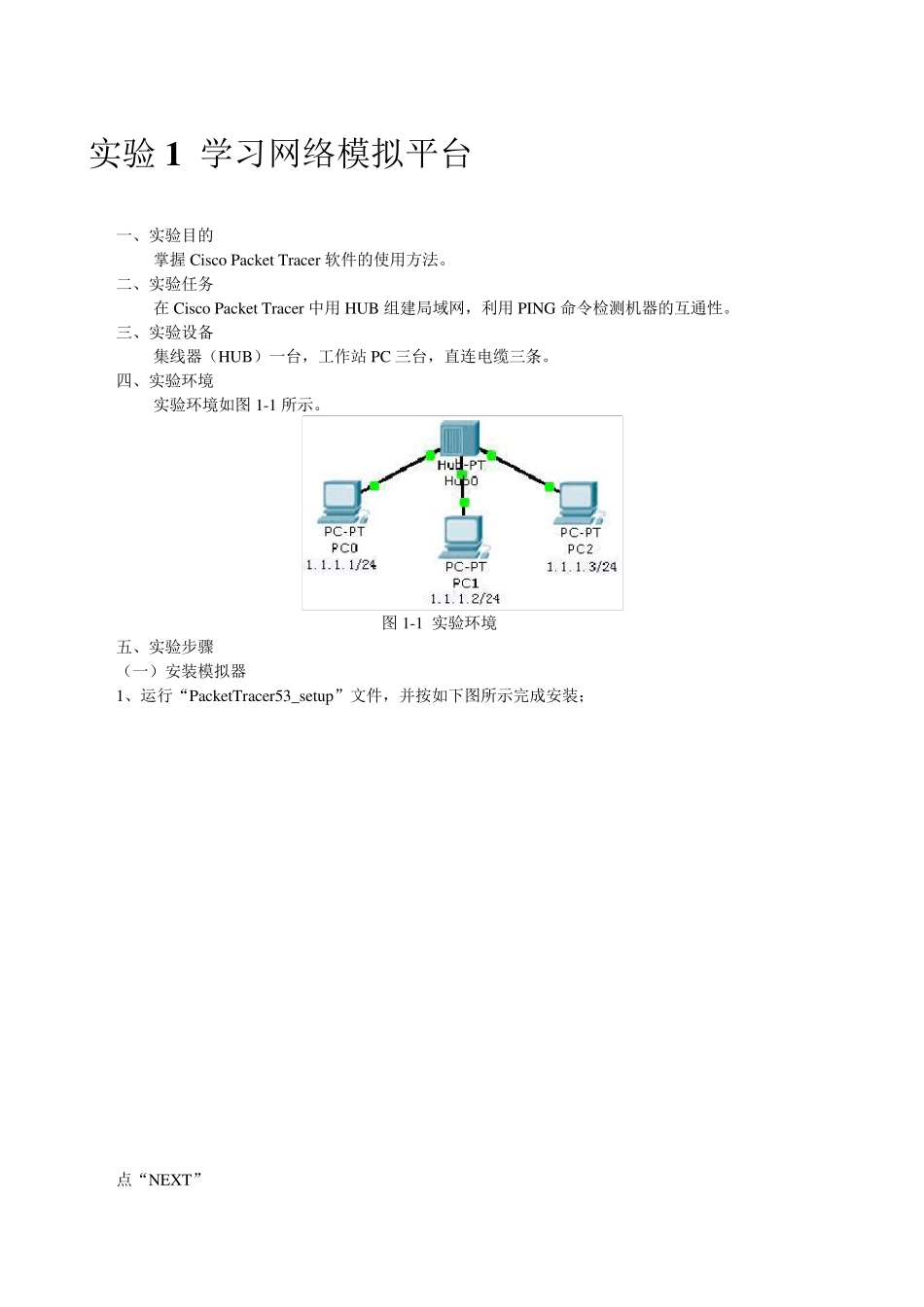

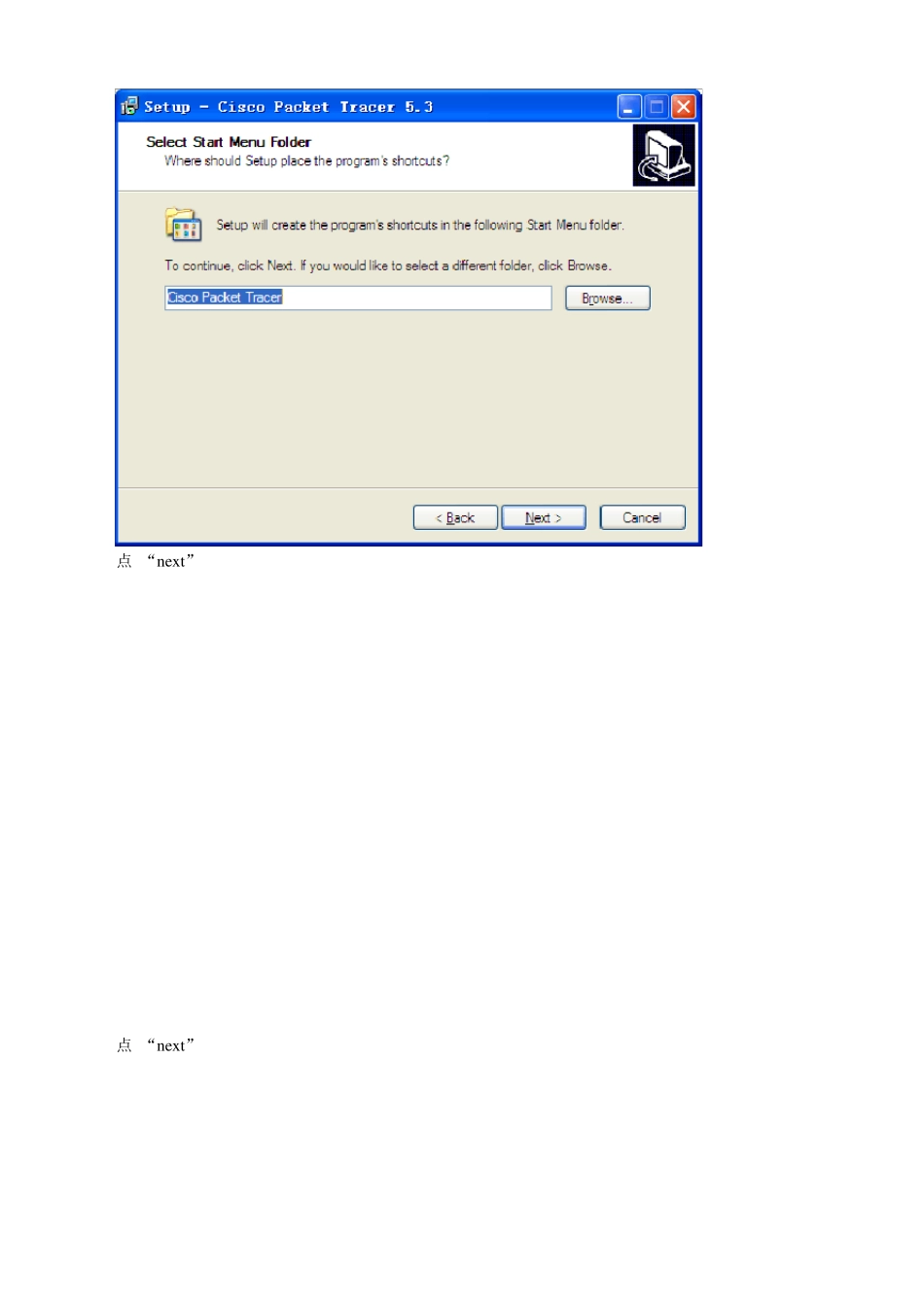

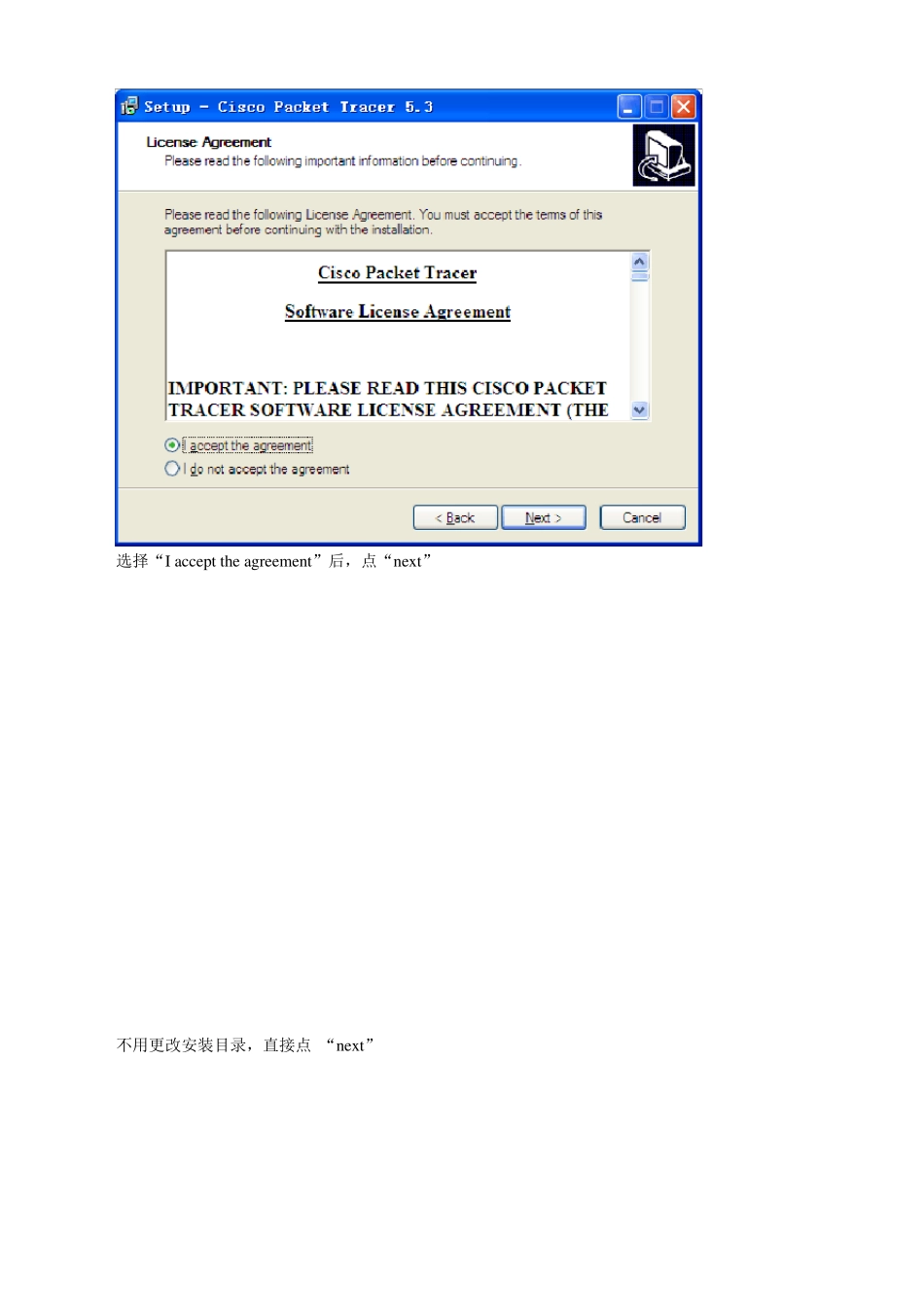

实验1 学习网络模拟平台 一、实验目的 掌握Cisco Packet Tracer 软件的使用方法。 二、实验任务 在Cisco Packet Tracer 中用HUB 组建局域网，利用PING 命令检测机器的互通性。 三、实验设备 集线器（HUB）一台，工作站PC 三台，直连电缆三条。 四、实验环境 实验环境如图1-1 所示。 图1-1 实验环境 五、实验步骤 （一）安装模拟器 1、运行“PacketTracer53_setu p”文件，并按如下图所示完成安装； 点“NEXT” 选择“I accept the agreement”后，点“nex t” 不用更改安装目录，直接点 “nex t” 点 “nex t” 点 “nex t” 点 “install” 正在安装 点“Finish”，安装完成 进入到了模拟实验环境，请先关闭 2、汉化：按“汉化说明”文件操作。重启模拟器可看到如下图所示的汉化结果。 （二）使用模拟器 1、运行 Cisco Packet Tracer 软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备 PC，用直连线（Copper Straight-Throu gh）按下图将 HUB 和 PC 工作站连接起来，HUB 端接 Port 口，PC 端分别接以太网（Fastethernet）口。 2、分别点击各工作站 PC，进入其配置窗口，选择桌面（Desktop）项，选择运行 IP 地址配置（IP Configu ration），设置 IP 地址和子网掩码分别为 PC0：1.1.1.1，255.255.255.0；PC1：1.1.1.2，255.255.255.0；PC2：1.1.1.3，255.255.255.0。 3、点击 Cisco Packet Tracer 软件右下方的仿真模式（Simu lation Mode）按钮，如图 1-2 所示。将 Cisco Packet Tracer 的工作状态由实时模式（Realtime）转换为仿真模式（Simu lation）。 图1-2 按Simu lation Mode 按钮 4、点击 PC0 进入配置窗口，选择桌面（Desktop）项，选择运行命令提示符（Command Prompt），如图1-3 所示。 图1-3 进入 PC 配置窗口 5、在上述 DOS 命令行窗口中，输入 Ping 1.1.1.2 命令，回车运行。然后在仿真面板(Simu lation Panel)中点击自动捕获/播放（Au to Captu re/Play ）按钮，如图1-4 所示。 图1-4 点击自动抓取/运行按钮 6、观察数据包发送的演示过程，对应地在仿真面板的事件列表（Ev ent List）中观察数据包的类型。如图1-5 和图1-6 所示。 图1 -5 数据包发送过程演示 图1 -6 事件列表中显示数据包类型 实验2 交换机配置 一、实验目的 1、掌握交换机基本配置的步骤和方法。 2、掌握查看和测试交...
