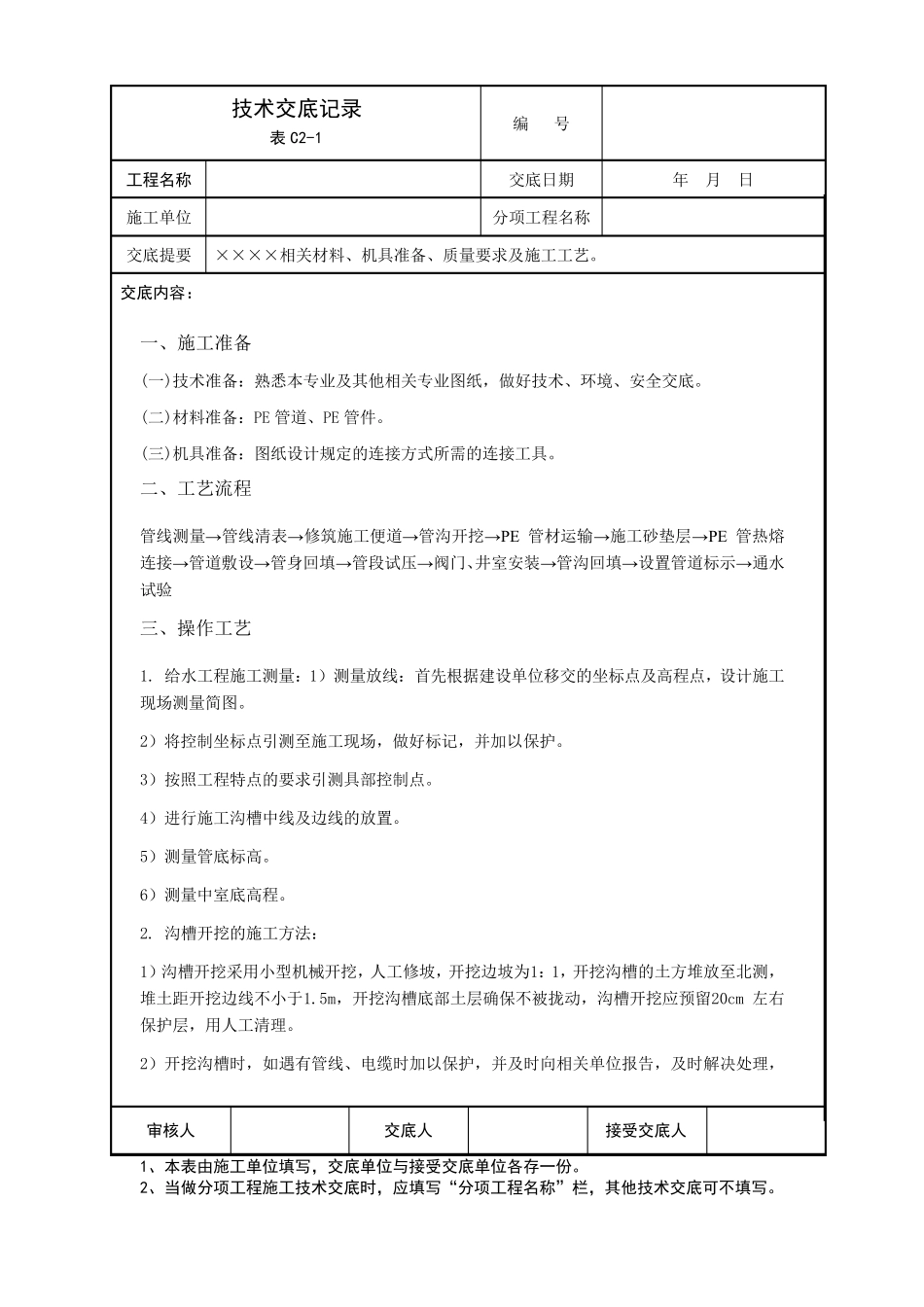

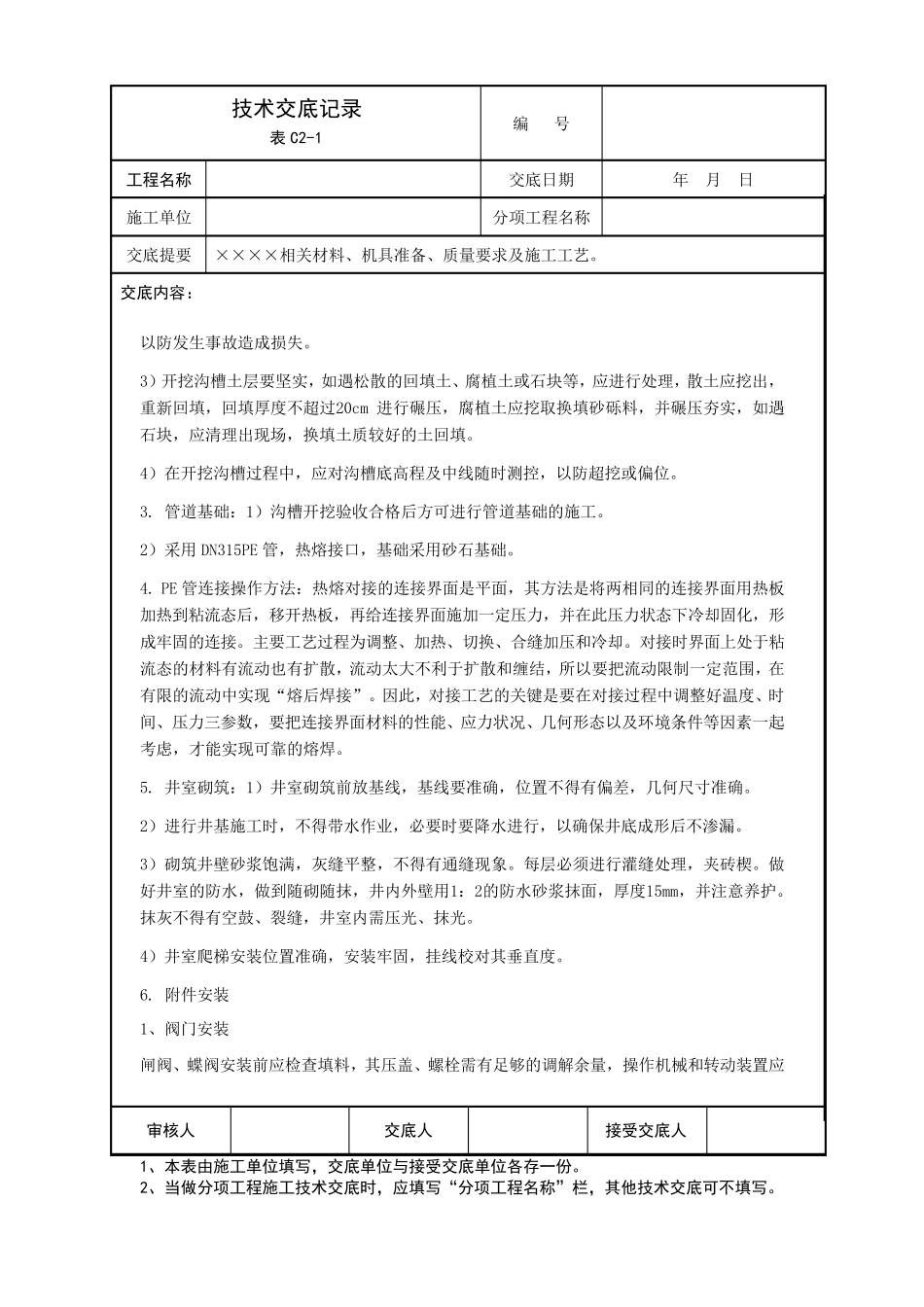

技术交底记录 表C2-1 编 号 工程名称 交底日期 年 月 日 施工单位 分项工程名称 交底提要 ××××相关材料、机具准备、质量要求及施工工艺。 交底内容： 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 一、施工准备 (一)技术准备：熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。 (二)材料准备：PE 管道、PE 管件。 (三)机具准备：图纸设计规定的连接方式所需的连接工具。 二、工艺流程 管线测量→ 管线清表→ 修筑施工便道→ 管沟开挖→ PE 管材运输→ 施工砂垫层→ PE 管热熔连接→ 管道敷设→ 管身回填→ 管段试压→ 阀门、井室安装→ 管沟回填→ 设置管道标示→ 通水试验 三、操作工艺 1. 给水工程施工测量：1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。 2）将控制坐标点引测至施工现场，做好标记，并加以保护。 3）按照工程特点的要求引测具部控制点。 4）进行施工沟槽中线及边线的放置。 5）测量管底标高。 6）测量中室底高程。 2. 沟槽开挖的施工方法： 1）沟槽开挖采用小型机械开挖，人工修坡，开挖边坡为1：1，开挖沟槽的土方堆放至北测，堆土距开挖边线不小于1.5m，开挖沟槽底部土层确保不被 拢 动 ，沟槽开挖应 预 留 20cm 左 右保护层，用人工清理 。 2）开挖沟槽时 ，如 遇 有 管线、电 缆 时 加以保护，并及时 向 相关单位报 告 ，及时 解 决 处 理 ， 技术交底记录 表C2-1 编 号 工程名称 交底日期 年 月 日 施工单位 分项工程名称 交底提要 ××××相关材料、机具准备、质量要求及施工工艺。 交底内容： 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 以防发生事故造成损失。 3）开挖沟槽土层要坚实，如遇松散的回填土、腐植土或石块等，应进行处理，散土应挖出，重新回填，回填厚度不超过20cm 进行碾压，腐植土应挖取换填砂砾料，并碾压夯实，如遇石块，应清理出现场，换填土质较好的土回填。 4）在开挖沟槽过程中，应对沟槽底高程及中线随时测控，以防超挖或偏位。 3. 管道基础：1）沟槽开挖验收合格后方可进行管道基础...
