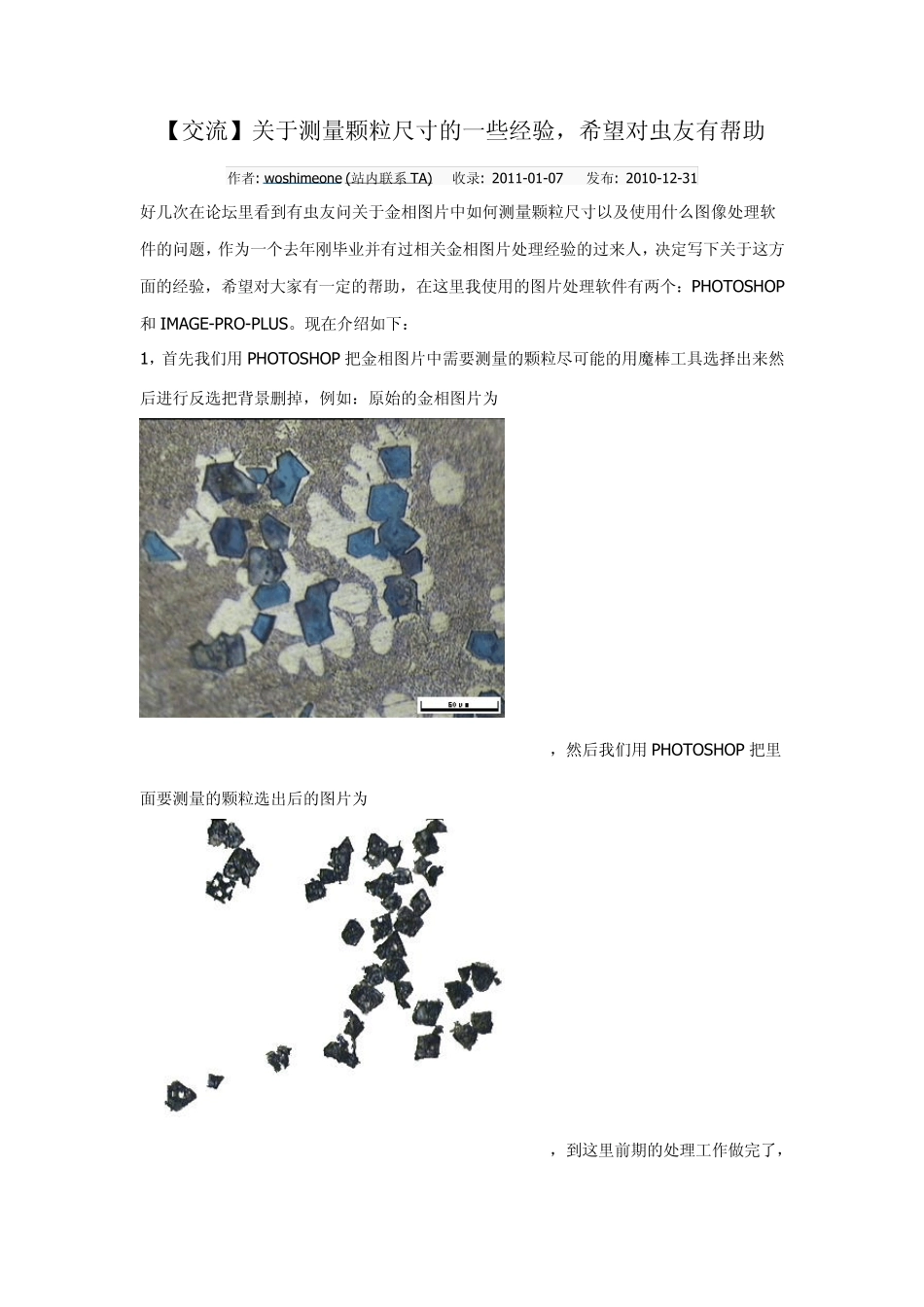

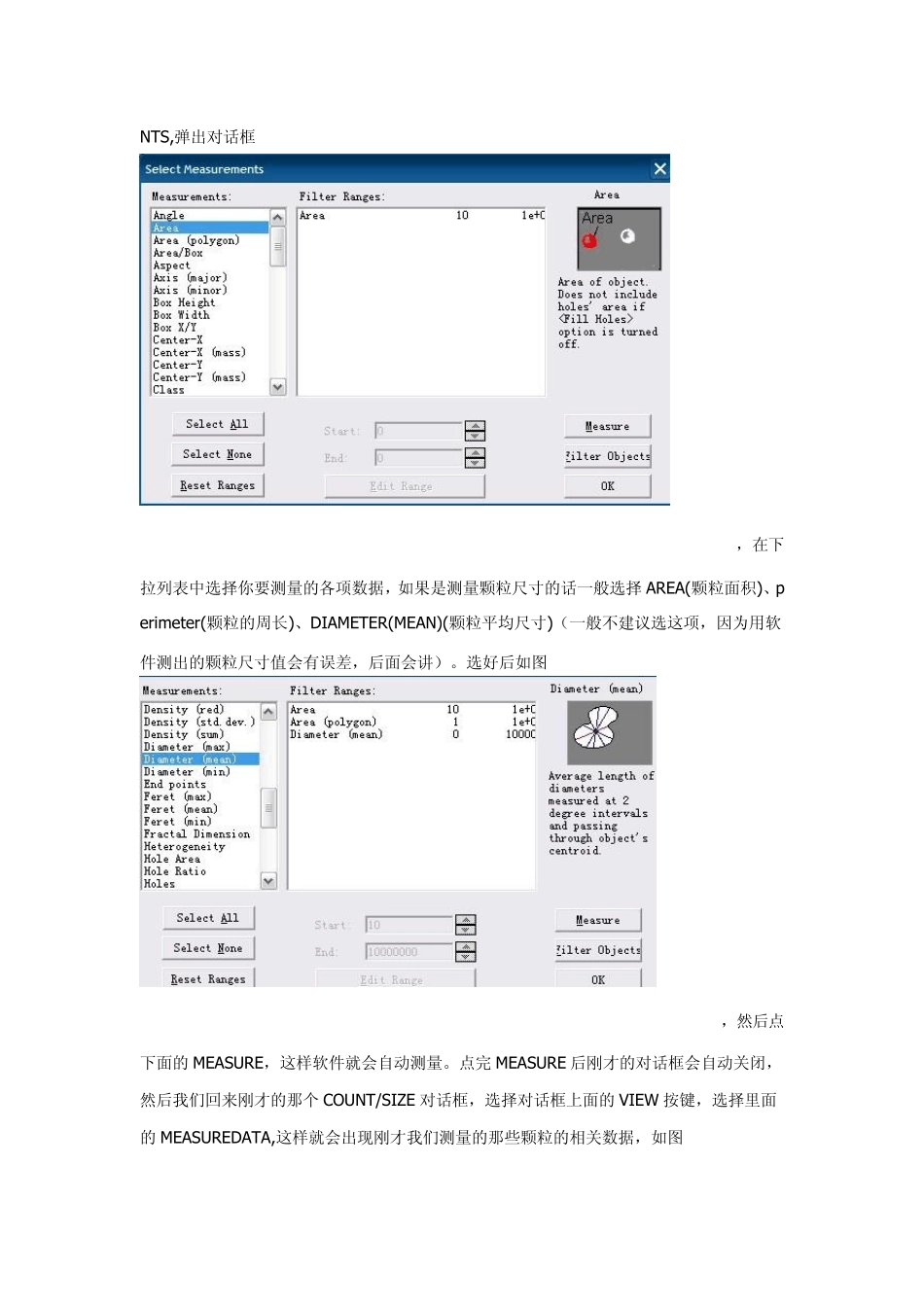

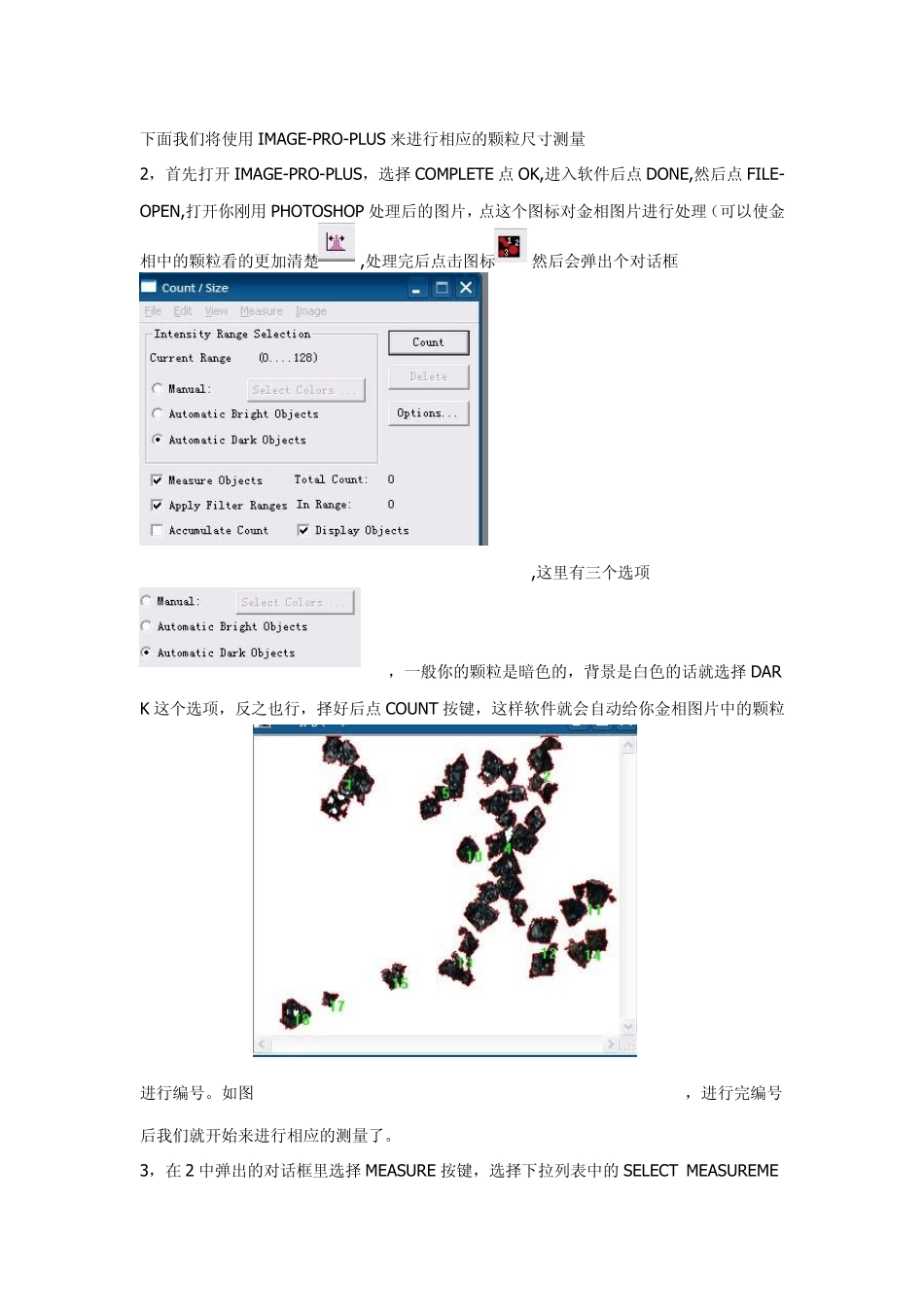

【交流】关于测量颗粒尺寸的一些经验,希望对虫友有帮助 作者: w oshimeone (站内联系TA) 收录: 2011-01-07 发布: 2010-12-31 好几次在论坛里看到有虫友问关于金相图片中如何测量颗粒尺寸以及使用什么图像处理软件的问题,作为一个去年刚毕业并有过相关金相图片处理经验的过来人,决定写下关于这方面的经验,希望对大家有一定的帮助,在这里我使用的图片处理软件有两个:PHOTOSHOP和IMAGE-PRO-PLUS。现在介绍如下: 1,首先我们用PHOTOSHOP 把金相图片中需要测量的颗粒尽可能的用魔棒工具选择出来然后进行反选把背景删掉,例如:原始的金相图片为,然后我们用PHOTOSHOP 把里面要测量的颗粒选出后的图片为,到这里前期的处理工作做完了,下面我们将使用IMAGE-PRO-PLUS 来进行相应的颗粒尺寸测量 2,首先打开IMAGE-PRO-PLUS,选择COMPLETE 点OK,进入软件后点DONE,然后点FILE-OPEN,打开你刚用PHOTOSHOP 处理后的图片,点这个图标对金相图片进行处理(可以使金相中的颗粒看的更加清楚,处理完后点击图标然后会弹出个对话框,这里有三个选项,一般你的颗粒是暗色的,背景是白色的话就选择DARK 这个选项,反之也行,择好后点COUNT 按键,这样软件就会自动给你金相图片中的颗粒进行编号。如图,进行完编号后我们就开始来进行相应的测量了。 3,在 2 中弹出的对话框里选择MEASURE 按键,选择下拉列表中的SELECT MEASUREMENTS,弹出对话框,在下拉列表中选择你要测量的各项数据,如果是测量颗粒尺寸的话一般选择AREA(颗粒面积)、perimeter(颗粒的周长)、DIAMETER(MEAN)(颗粒平均尺寸)(一般不建议选这项,因为用软件测出的颗粒尺寸值会有误差,后面会讲)。选好后如图,然后点下面的MEASURE,这样软件就会自动测量。点完 MEASURE 后刚才的对话框会自动关闭,然后我们回来刚才的那个 COUNT/SIZE 对话框,选择对话框上面的VIEW 按键,选择里面的MEASUREDATA,这样就会出现刚才我们测量的那些颗粒的相关数据,如图,金相图片中选择的颗粒的相关数据都在里面(面积,周长,颗粒平均尺寸),然后我们只要把这些数据导出就行,选择FILE-EXPORT OPTIONS,选择里面的导入EXCEL,点OK,然后新建个空白EXCEL,用右键复制就行,这样刚才测量的数据都在EXCEL 里面了。 4,到这一步基本上测量结果就结束了,颗粒尺寸也得到了,但一般情况下不建议使用这项数据,因为会存在偏差。一般情况下是用公式来计算的。我们知道金相中的颗粒都是形状不一的...
