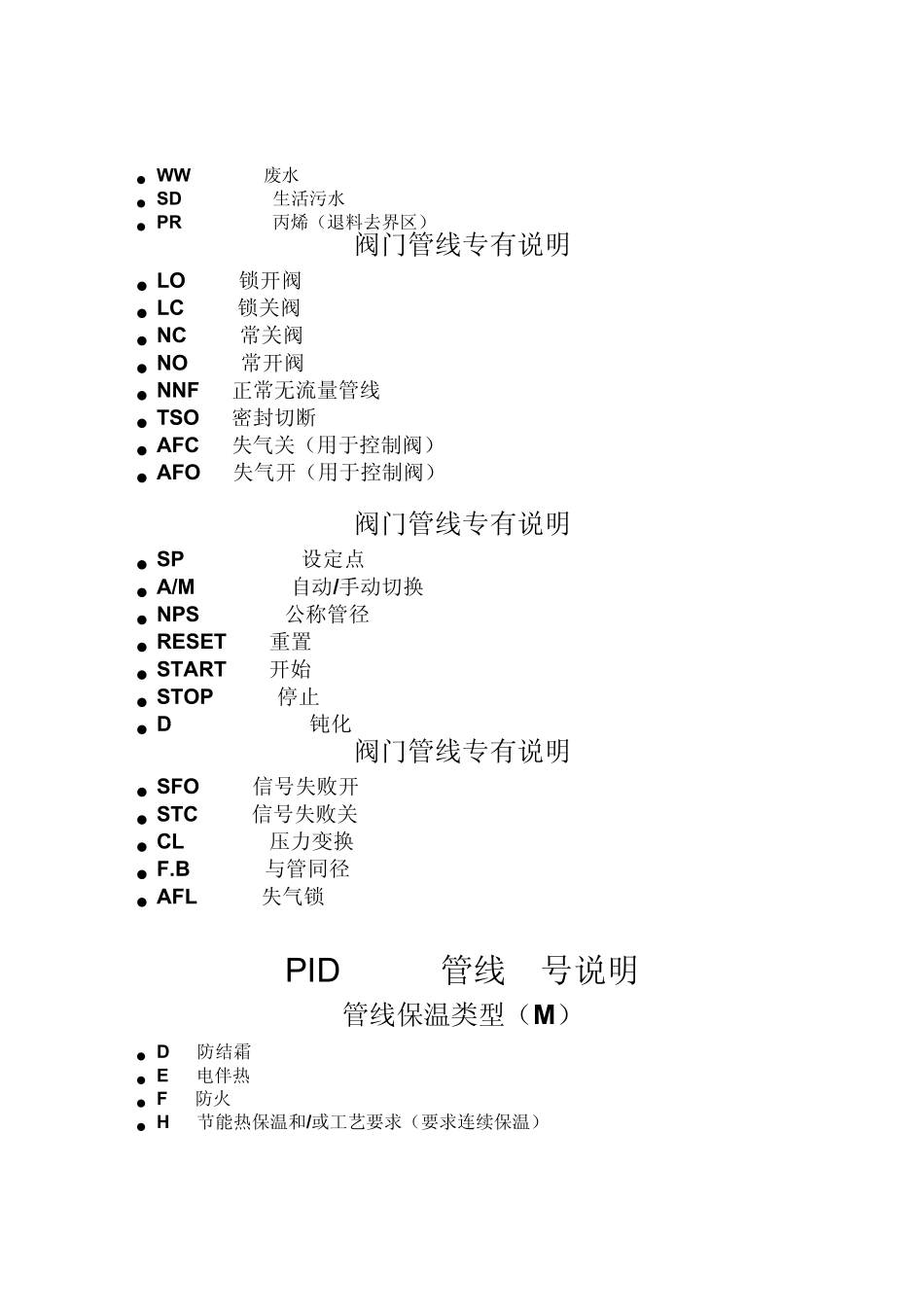

PID图基本知识 简单读图知识(需牢记) 常见物料代码  BDH 高压排放  BDL 低压排放  BDN 氮气/蒸汽去排放  BU 丁烯-1  CAT 催化剂  CDX 二氧化碳  CHW 冷冻水 常用物料代码  CMO 一氧化碳  CUW 切粒水  CWR 冷却水回水  CWS 冷却水上水  DMW 纯净水(除盐水)  DO DONOR---给电子体  DT 热油 常见物料代码  DW 饮用水  EG 乙二醇  ETY 乙烯  FUG 燃料气  OG 废气(排放气)  FW 消防水  GR 脂 常见物料代码  HYD 氢气  HWS 热水上水(工艺拌热)  HWR 热水回水(工艺拌热)  HWA 热水上水(HVAC采暖)  HWB 热水回水(HVAC采暖)  INA 仪表空气  JCH 夹套急冷水 常见物料代码  JCW 夹套冷却水  JLS 夹套低压蒸汽  JWR 夹套水回水  JWS 夹套水上水  LA 液体添加剂  FRG 火炬总管气体  LPC 低压蒸汽凝液  LPS 低压蒸汽 常见物料代码  LPSS 低压蒸汽在界区  N 氮气  NH 高压氮气  NL 低压氮气  O 油  UTA 工厂空气  PG 聚合物+气体或聚合物  PN 工艺污氮 常见物料代码  PP 聚合物粉末或颗粒  PPW 切粒水+聚合物  PRW 工艺水  PRY 丙烯  PSL 聚合物淤浆  PX 过氧化物  RN 再生氮气  RW 生水 常见物料代码  SA 固体添加剂  TEA 三乙基铝  VA 放空气  WO 冲洗油或EXAUST冲洗油  WR 新鲜水  W W 废水  SD 生活污水  PR 丙烯(退料去界区) 阀门管线专有说明  LO 锁开阀  LC 锁关阀  NC 常关阀  NO 常开阀  NNF 正常无流量管线  TSO 密封切断  AFC 失气关(用于控制阀)  AFO 失气开(用于控制阀) 阀门管线专有说明  SP 设定点  A/M 自动/手动切换  NPS 公称管径  RESET 重置  START 开始  STOP 停止  D 钝化 阀门管线专有说明  SFO 信号失败开  STC 信号失败关  CL 压力变换  F.B 与管同径  AFL 失气锁 P ID图识别管线编号说明 管线保温类型(M)  D 防结霜  E 电伴热  F 防火  H 节能热保温和/或工艺要求(要求连续保温)  Z 节能热保温和/或工艺要求(不要求连续保温)  M 连续保冷  Y 不连续保冷  P 人身防护  T 蒸汽拌热和保温  X 玻璃棉  W 热水拌热和保温 常见流量计图例 常见仪表盘图例 常见阀门代号组合举例  XZSL 限位开关 XZLL 阀位指示灯(关)  XZSH 限位开关 XZLH 阀位指示灯(开)  HIC 比值设定 FFIC流量计算控制  HS 开关 XV/PV/LV/TV/KV /HV 电磁阀  LE 流量测量原件 TE 温度测量原件  AE 分析仪(气相色谱仪) KC 计时器  BSH 火焰检测报警 PDI 压力差  LSH/LSL浮球是液位开关 YLH状态开关  LAH高液位报警 LAHH液位高高报警
