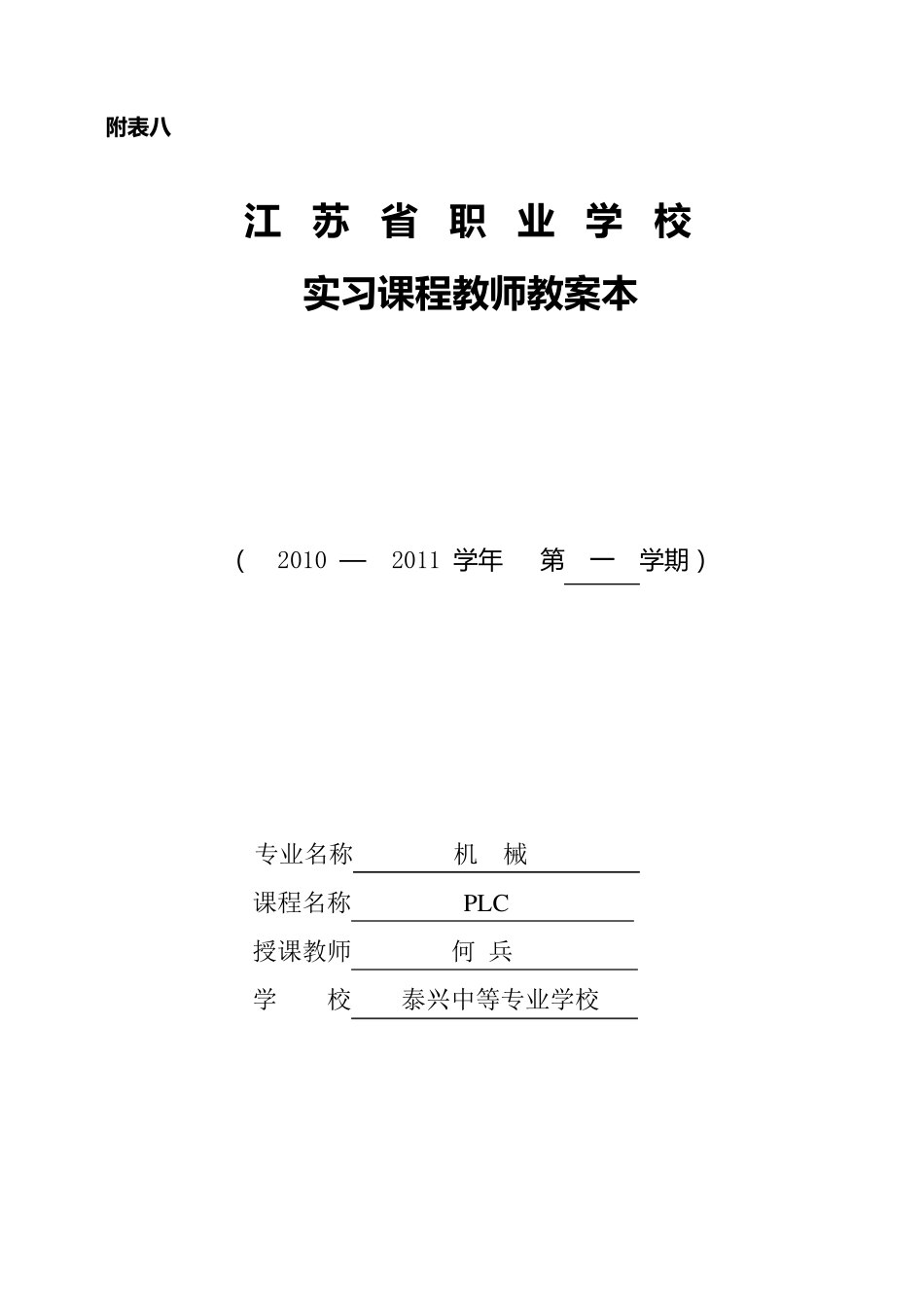

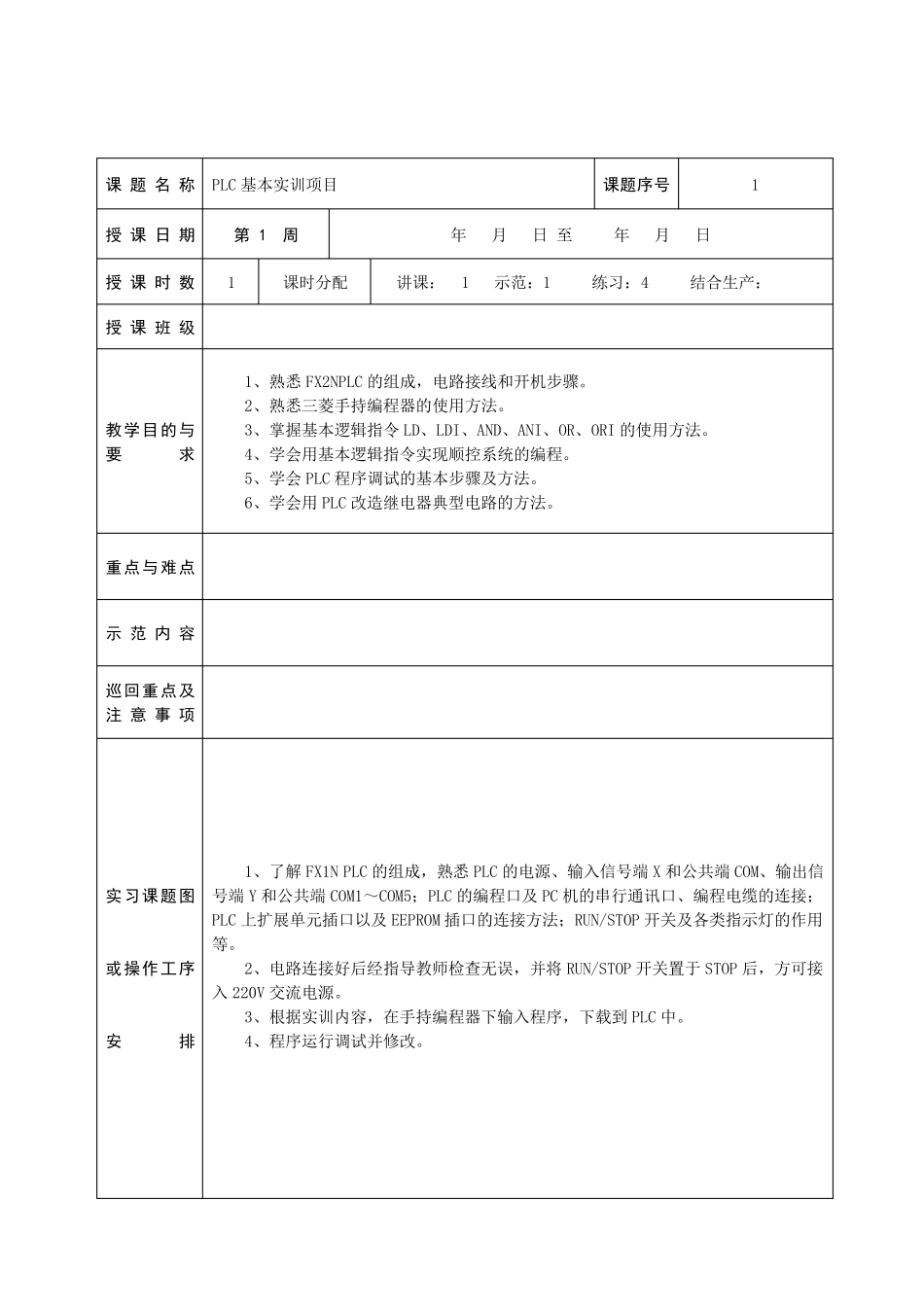

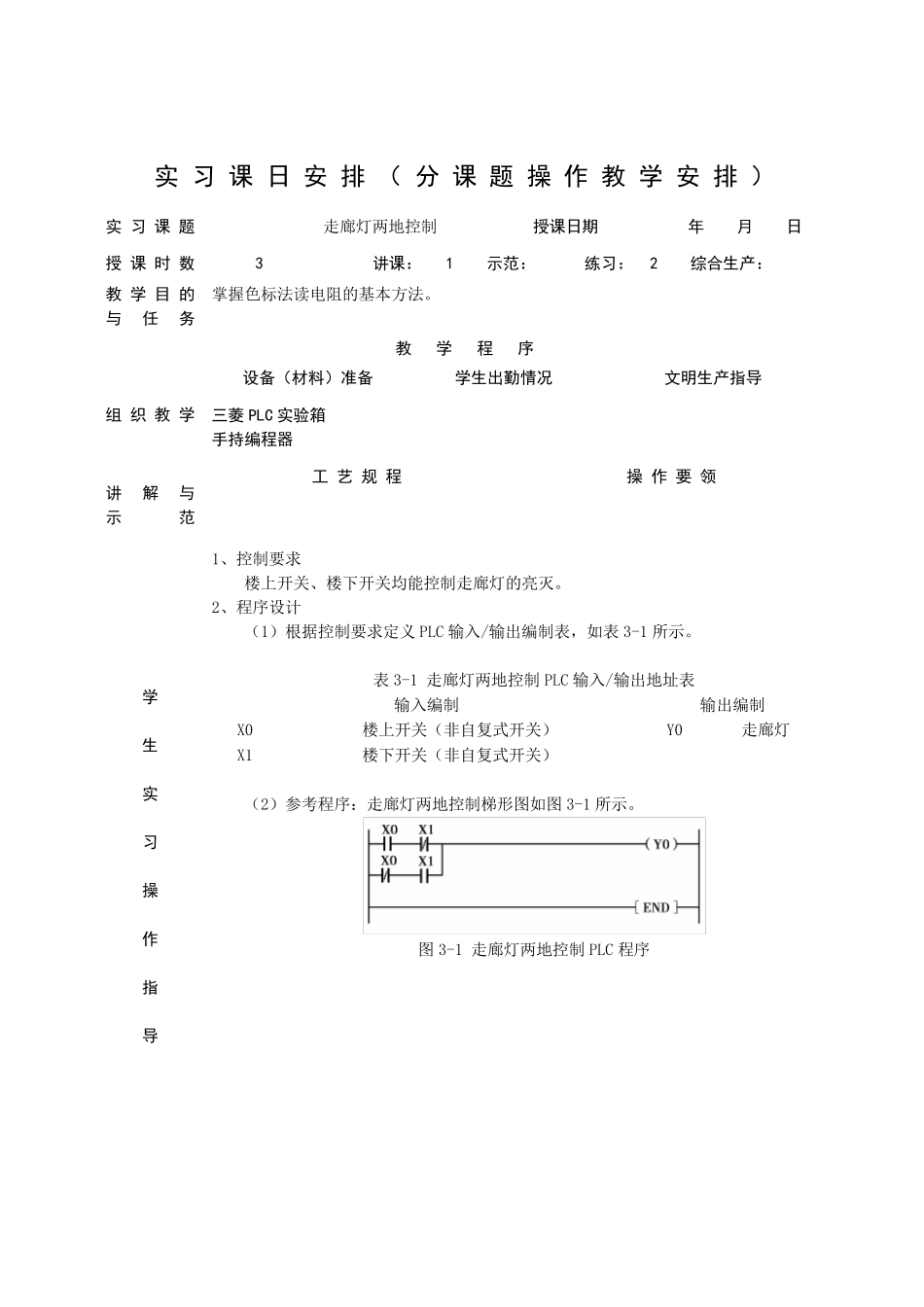

附 表 八 江 苏 省 职 业 学 校 实习课程教师教案本 （ 2010 — 2011 学 年 第 一 学 期） 专业名称 机 械 课程名称 PLC 授课教师 何 兵 学 校 泰兴中等专业学校 课题名称 PLC 基本实训项目 课题序号 1 授课日期 第 1 周 年 月 日 至 年 月 日 授课时数 1 课时分配 讲课： 1 示范：1 练习：4 结合生产： 授课班级 教学目的与要求 1、熟悉 FX2NPLC 的组成，电路接线和开机步骤。 2、熟悉三菱手持编程器的使用方法。 3、掌握基本逻辑指令 LD、LDI、AND、ANI、OR、ORI 的使用方法。 4、学会用基本逻辑指令实现顺控系统的编程。 5、学会 PLC 程序调试的基本步骤及方法。 6、学会用 PLC 改造继电器典型电路的方法。 重点与难点 示 范 内 容 巡回重点及注 意 事 项 实习课题图 或操作工序 安排 1、了解 FX1N PLC 的组成，熟悉 PLC 的电源、输入信号端 X 和公共端 COM、输出信号端 Y 和公共端 COM1～COM5；PLC 的编程口及 PC 机的串行通讯口、编程电缆的连接；PLC 上扩展单元插口以及 EEPROM 插口的连接方法；RUN/STOP 开关及各类指示灯的作用等。 2、电路连接好后经指导教师检查无误，并将 RUN/STOP 开关置于 STOP 后，方可接入 220V 交流电源。 3、根据实训内容，在手持编程器下输入程序，下载到 PLC 中。 4、程序运行调试并修改。 实习课日安排（分课题操作教学安排） 实习课题 走廊灯两地控制 授课日期 年 月 日 授课时数 3 讲课： 1 示范： 练习： 2 综合生产： 教学目的 与任务 掌握色标法读电阻的基本方法。 教 学 程 序 组织教学 设备（材料）准备 学生出勤情况 文明生产指导 三菱 PLC 实验箱 手持编程器 讲解与 示 范 工 艺 规 程 操 作 要 领 学 生 实 习 操 作 指 导 1、控制要求 楼上开关、楼下开关均能控制走廊灯的亮灭。 2、程序设计 （1）根据控制要求定义 PLC 输入/输出编制表，如表 3-1 所示。 表 3-1 走廊灯两地控制PLC 输入/输出地址表 输入编制 输出编制 X0 楼上开关（非自复式开关） Y0 走廊灯 X1 楼下开关（非自复式开关） （2）参考程序：走廊灯两地控制梯形图如图 3-1 所示。 图 3-1 走廊灯两地控制PLC 程序 巡 回 指 导 结 束 指 导 布 置 作 业 1、理解图 3-1 中程序的设计方法。 2、编程实现走廊灯三地控制...
