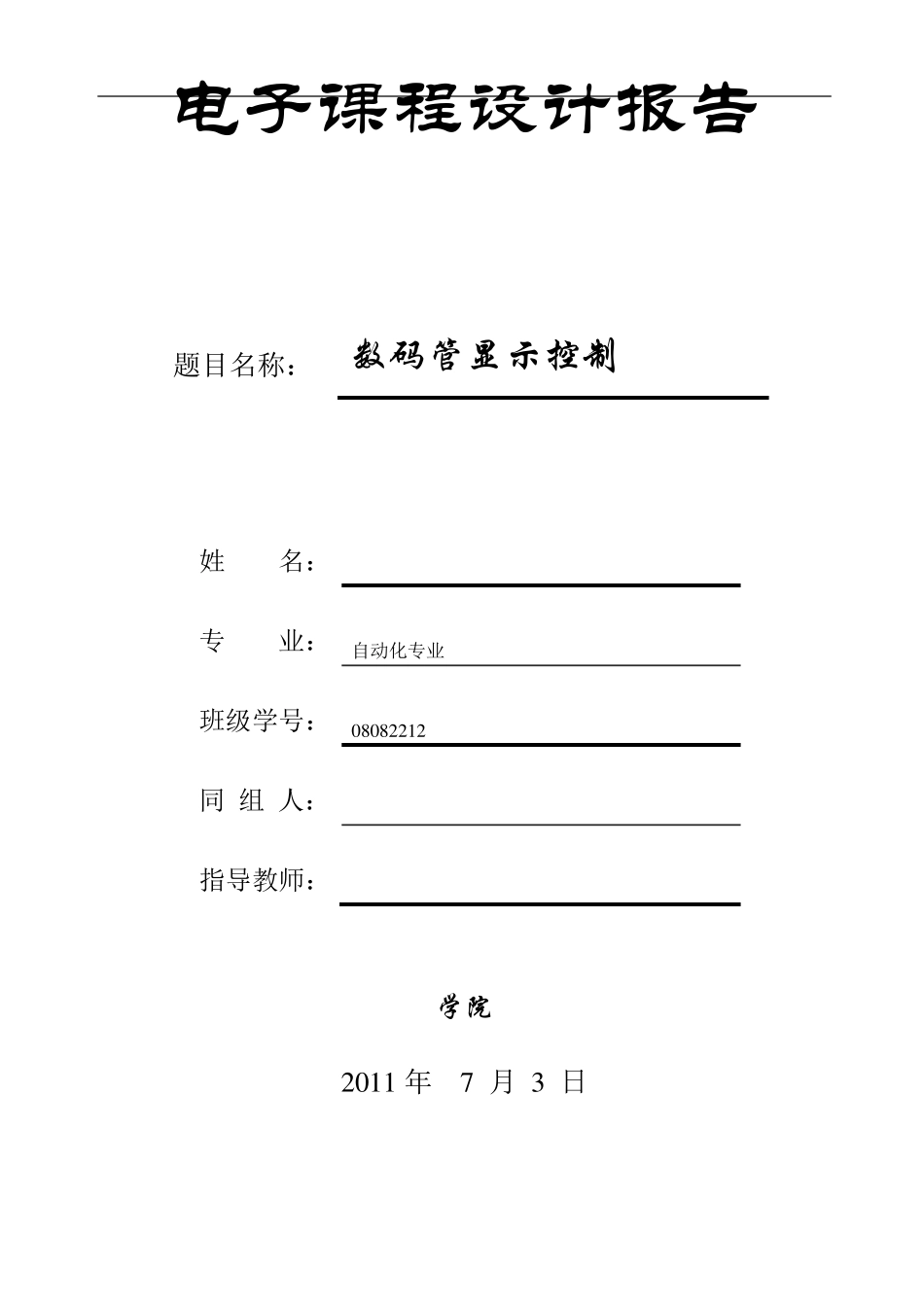

电子课程设计报告 学院 2 0 1 1 年 7 月 3 日 题目名称： 数码管显示控制 姓 名： 专 业： 自动化专业 班级学号： 0 8 0 8 2 2 1 2 同 组 人： 指导教师： 2 电子 课程设计任务书 2010－2011学年 第 2 学期 第 19周－20 周 注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。 2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。 题目 数码管显示空控制实验 内容及要求 编好控制系统电路原理图和梯形图并通过实验。写出课程设计报告。 用FX1N-40MR-001型PLC实现数码管显示控制。 先按下“开”按钮，再按“循环显示”按钮，数码管就会从 0~9循环显示。按下“置数”按钮，数码管实时显示8、4、2、1编码开关所置数值。用“循环显示”和“置数”按钮来切换数码管的循环显示和置数状态。 进度安排： 7月 1号到图书馆和网上查找相关资料。 7月 2号到 F楼 212 室连接实验电路并编写梯形图。 7月 3号调试程序，找出不足，并修正。 7月 4号编写课程设计报告。 学生姓名： 指导时间 2011年 7月 2日星期六 指导地点：F楼 212 室 任务下达 2011年 6月 30日 任务完成 2011年 7 月 4 日 考核方式 1.评阅 □ 2.答辩 □ 3.实际操作□ 4.其它□ 指导教师 系（部）主任 3 摘要 数码管显示是一个典型的PIE教学项目。在交通灯、电梯、抢答器等系统的控制中都融入了数码管显示。本设计就是利用PLC作为核心部件用对数码管显示进行设计，让学生在学习过程中更熟练地掌握 PIE的编程技巧，提高编程能力。 利用PLC控制数码管的显示过程，并且给出了接线图、梯形图。 关键词：PLC；编程设计；接线图：梯形图 4 目录 前言..............................................................5 一、系统组成.......................................................6 1.设计要求......................................................6 2.系统组成及工作原理.........................................6 3.硬件原理图....................................................7 4.程序流程图....................................................7 二．系统设计.......................................................8 1.输出部分.......................................................8 2.模式切换控制部分.......
