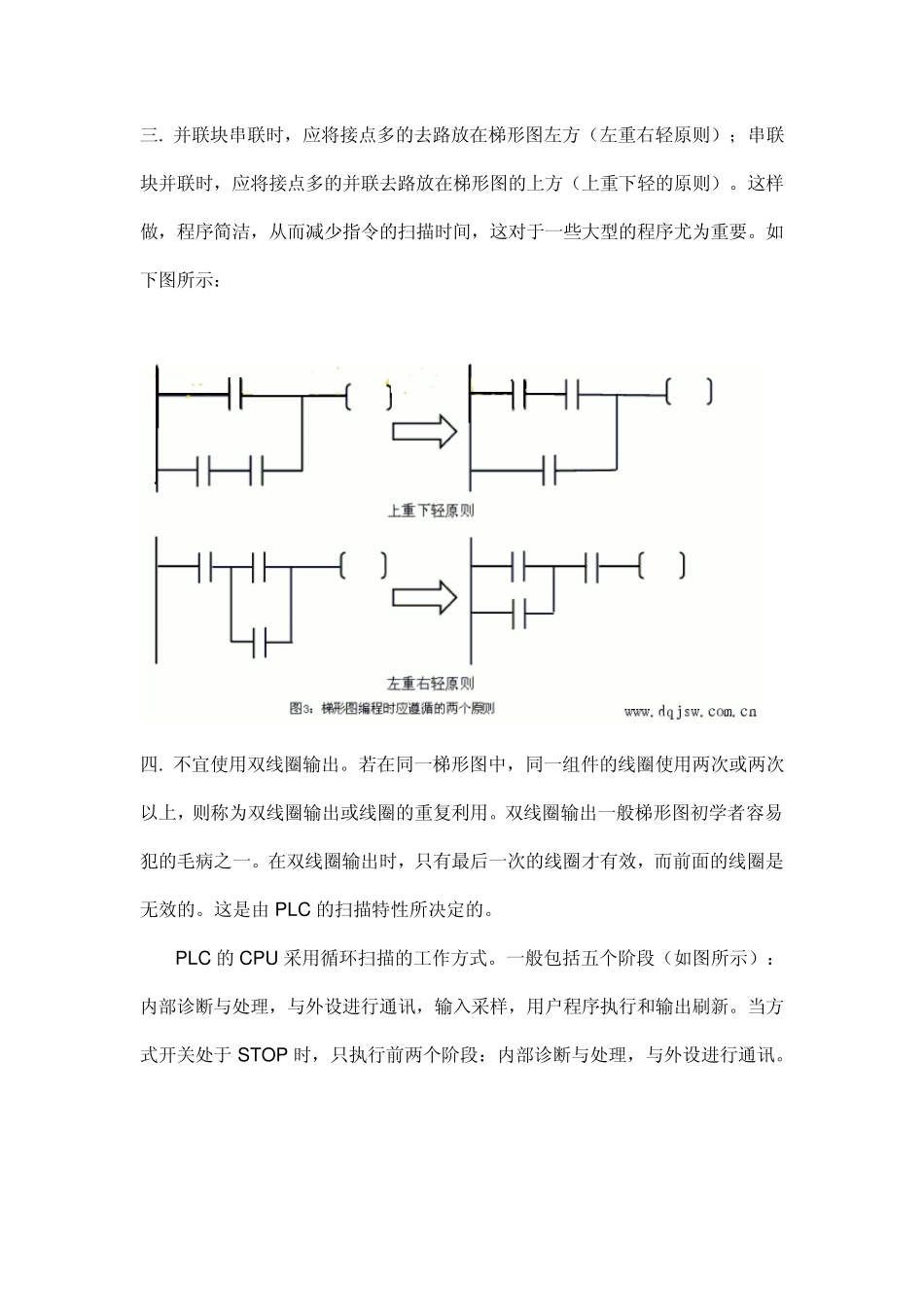

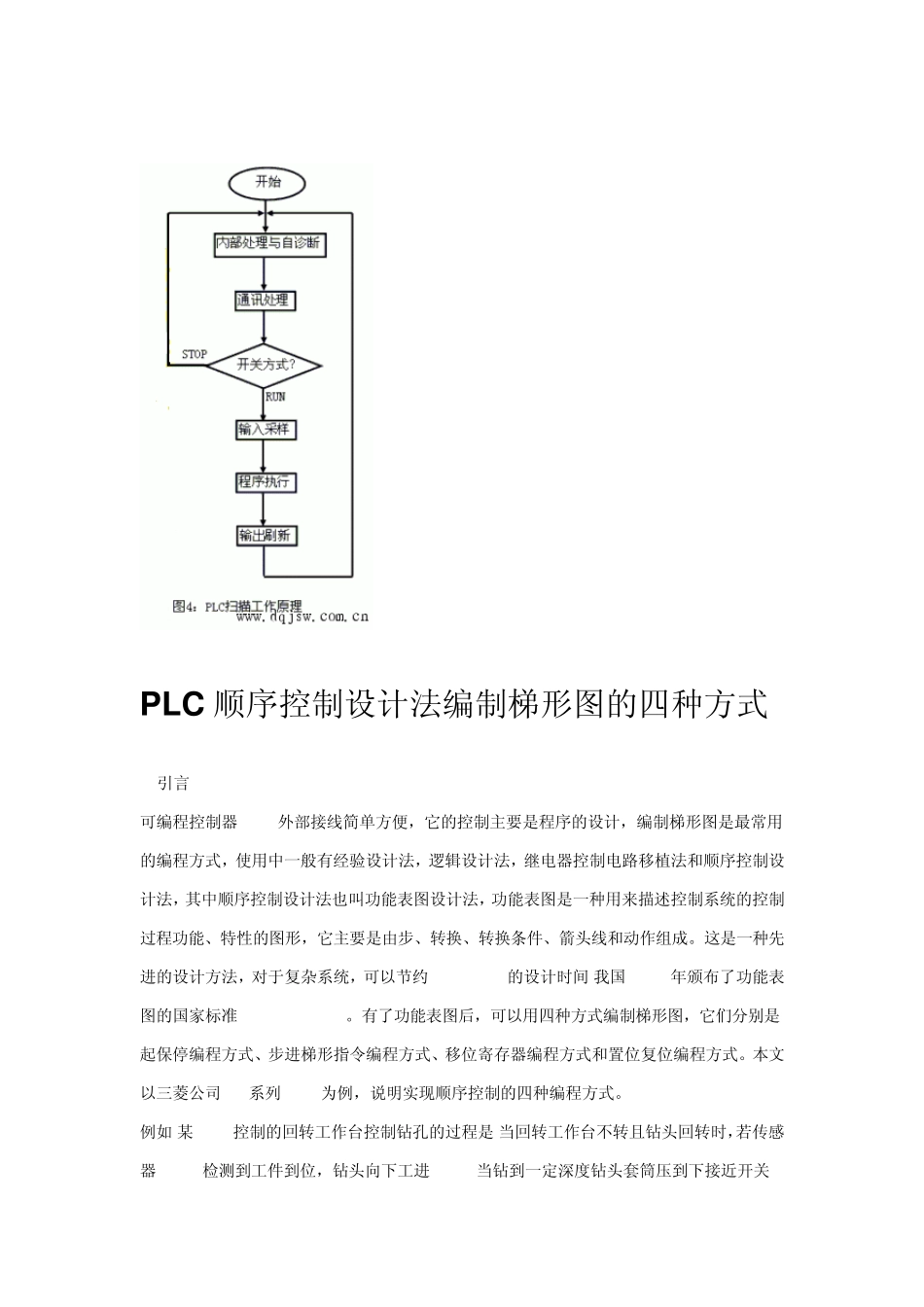

p lc 梯形图编程设计应遵循的规则（1） 初学PLC 梯形图编程，应要遵循一定的规则，并养成良好的习惯。下面以三菱FX 系列 PLC 为例，简单介绍一下 PLC 梯形图编程时需要遵循的规则，希望对大家有所帮助。有一点需要说明的是，本文虽以三菱 PLC 为例，但这些规则在其它 PLC 编程时也可同样遵守。 一. 梯形阶梯都是始于左母线，终于右母线（通常可以省掉不画，仅画左母线）。每行的左边是接点组合，表示驱动逻辑线圈的条件，而表示结果的逻辑线圈只能接在右边的母线上。接点不能出现在线圈右边。如下图（a）应改为（b）： 二. 接点应画在水平线上，不应画在垂直线上，如下图（a）中的接点 X005 与其它接点间的关系不能识别。对此类桥式电路，应按从左到右，从上到下的单向性原则，单独画出所有的去路。如图（b）所示： 三. 并联块串联时，应将接点多的去路放在梯形图左方（左重右轻原则）；串联块并联时，应将接点多的并联去路放在梯形图的上方（上重下轻的原则）。这样做，程序简洁，从而减少指令的扫描时间，这对于一些大型的程序尤为重要。如下图所示： 四. 不宜使用双线圈输出。若在同一梯形图中，同一组件的线圈使用两次或两次以上，则称为双线圈输出或线圈的重复利用。双线圈输出一般梯形图初学者容易犯的毛病之一。在双线圈输出时，只有最后一次的线圈才有效，而前面的线圈是无效的。这是由 PLC 的扫描特性所决定的。 PLC 的CPU 采用循环扫描的工作方式。一般包括五个阶段（如图所示）：内部诊断与处理，与外设进行通讯，输入采样，用户程序执行和输出刷新。当方式开关处于 STOP 时，只执行前两个阶段：内部诊断与处理，与外设进行通讯。 PLC 顺序控制设计法编制梯形图的四种方式 1 引言 可编程控制器PLC外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器控制电路移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。这是一种先进的设计方法，对于复杂系统，可以节约 60%~90%的设计时间.我国 1986年颁布了功能表图的国家标准(GB6988.6-86)。有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。本文以三菱公司 F1系列...
