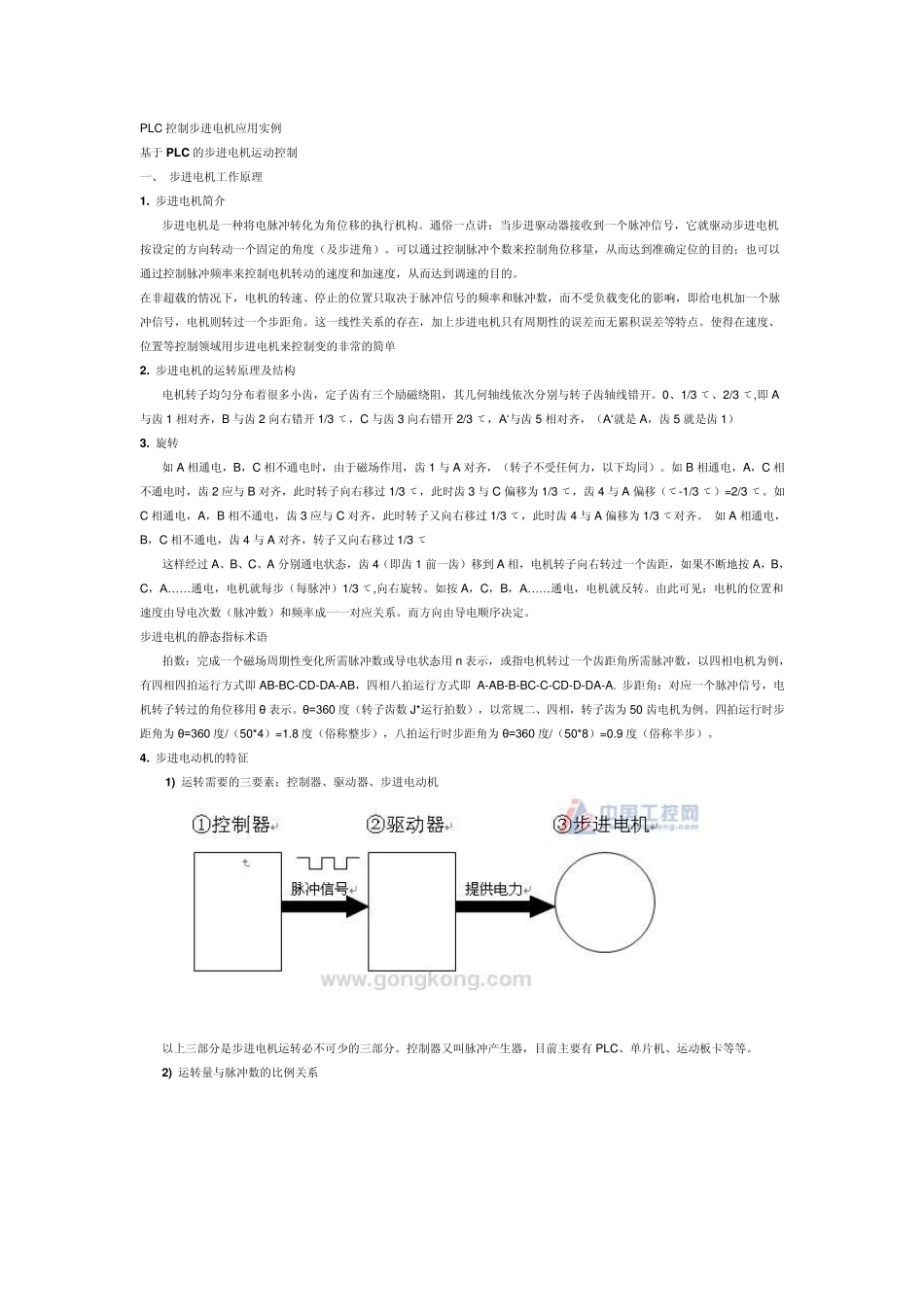

plc步进电机控制方法攻略程序+图纸_第1页
1/43

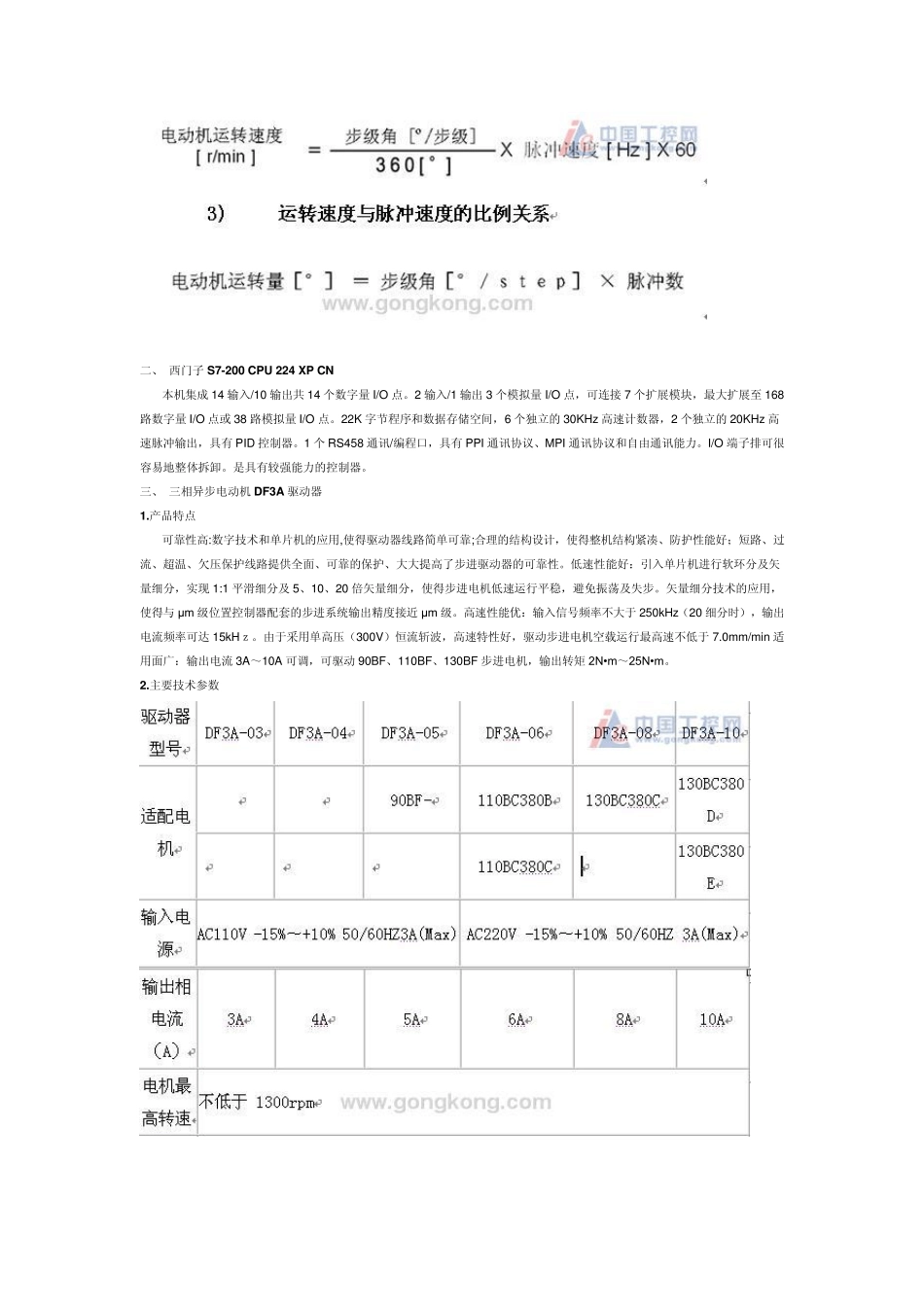

plc步进电机控制方法攻略程序+图纸_第2页
2/43

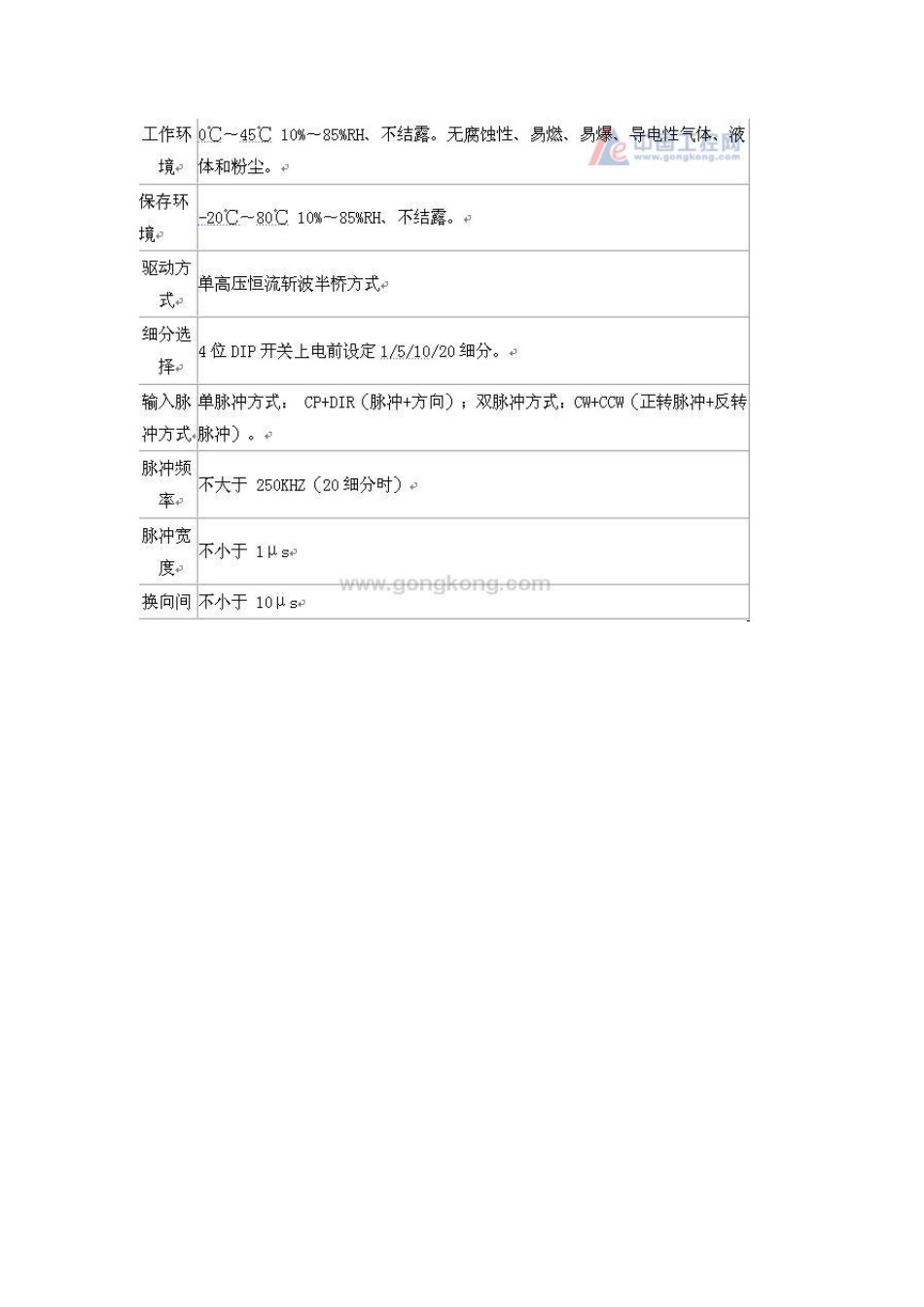

plc步进电机控制方法攻略程序+图纸_第3页
3/43
PLC 控制步进电机应用实例 基于PLC 的步进电机运动控制 一、 步进电机工作原理 1. 步进电机简介 步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲:当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(及步进角)。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;也可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。 在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单 2. 步进电机的运转原理及结构 电机转子均匀分布着很多小齿,定子齿有三个励磁绕阻,其几何轴线依次分别与转子齿轴线错开。0、1/3 て、2/3 て,即 A与齿 1 相对齐,B 与齿 2 向右错开 1/3 て,C 与齿 3 向右错开 2/3 て,A„与齿 5 相对齐,(A„就是 A,齿 5 就是齿 1) 3. 旋转 如 A 相通电,B,C 相不通电时,由于磁场作用,齿 1 与 A 对齐,(转子不受任何力,以下均同)。如 B 相通电,A,C 相不通电时,齿 2 应与 B 对齐,此时转子向右移过 1/3 て,此时齿 3 与 C 偏移为 1/3 て,齿 4 与 A 偏移(て-1/3 て)=2/3 て。如C 相通电,A,B 相不通电,齿 3 应与 C 对齐,此时转子又向右移过 1/3 て,此时齿 4 与 A 偏移为 1/3 て对齐。 如 A 相通电,B,C 相不通电,齿 4 与 A 对齐,转子又向右移过 1/3 て 这样经过 A、B、C、A 分别通电状态,齿 4(即齿 1 前一齿)移到 A 相,电机转子向右转过一个齿距,如果不断地按 A,B,C,A……通电,电机就每步(每脉冲)1/3 て,向右旋转。如按 A,C,B,A……通电,电机就反转。由此可见:电机的位置和速度由导电次数(脉冲数)和频率成一一对应关系。而方向由导电顺序决定。 步进电机的静态指标术语 拍数:完成一个磁场周期性变化所需脉冲数或导电状态用n表示,或指电机转过一个齿距角所需脉冲数,以四相电机为例,有四相四拍运行方式即 AB-BC-CD-DA-AB,四相八拍运行方式即 A-AB-B-BC-C-CD-D-DA-A. 步距角:对应一个脉冲信号,电机转子转过的角位移用θ表示。θ=360 度(转子齿数 J*运行拍数),以常规...
