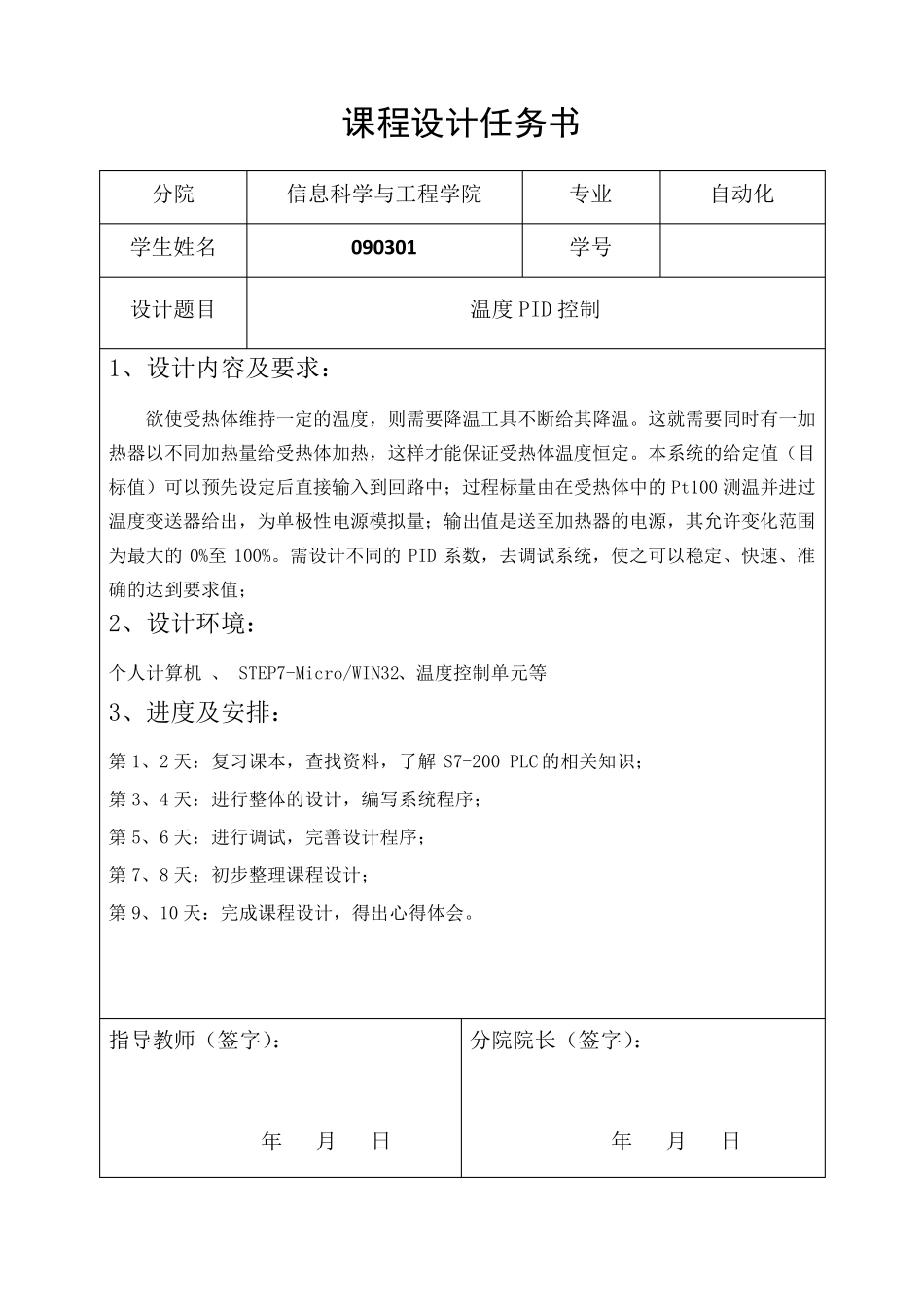

课程设计任务书 分院 信息科学与工程学院 专业 自动化 学生姓名 090301 学号 设计题目 温度PID 控制 1、设计内容及要求： 欲使受热体维持一定的温度，则需要降温工具不断给其降温。这就需要同时有一加热器以不同加热量给受热体加热，这样才能保证受热体温度恒定。本系统的给定值（目标值）可以预先设定后直接输入到回路中；过程标量由在受热体中的 Pt100 测温并进过温度变送器给出，为单极性电源模拟量；输出值是送至加热器的电源，其允许变化范围为最大的 0%至 100%。需设计不同的 PID 系数，去调试系统，使之可以稳定、快速、准确的达到要求值； 2、设计环境： 个人计算机 、 STEP7-Micro/WIN32、温度控制单元等 3、进度及安排： 第1、2 天：复习课本，查找资料，了解 S7-200 PLC 的相关知识； 第3、4 天：进行整体的设计，编写系统程序； 第5、6 天：进行调试，完善设计程序； 第7、8 天：初步整理课程设计； 第9、10 天：完成课程设计，得 出心 得 体会 。 指 导 教 师 （签 字 ）： 年 月 日 分院院长 （签 字 ）： 年 月 日 摘 要 从 上 世 纪80 年 代 到90 年 代 中 期 ， PLC 得 到 了 快 速 的 发 展 ， 在 这 时 期 ， PLC在 处 理 模 拟 量 能 力 ， 数 字 运 算 能 力 ， 人 机 接 口 能 力 和 网 络 能 力 得 到 大 幅 度 提 高 ，PLC 逐 步 进 入 过 程 控 制 领 域 ， 在 某 些 应 用 上 取 代 了 在 过 程 控 制 领 域 上 处 于 统 治 地位 的 DCS 系 统 。 PLC 具 有 通 用 性 强 ， 使 用 方 便 ， 适 用 面 广 ， 可 靠 性 高 ， 抗 干 扰 能力 强 ， 易 于 编 程 等 特 点 。 PLC 在 工 业 自 动 化 控 制 特 别 是 顺 序 控 制 中 的 地 位 ， 在 可预 见 的 将 来 ， 是 无 法 取 代 的 。 随 着 现 代 工 业 的 发 展 ， 在 工 业 生 产 中 ， 温 度 ,流 量 ， 压 力 和 液 位 是 最 常 见 的四 种 过 程 变 量 。 其 中 温 度 是 一 个 重 要 的 变 量 。 例 如 在 冶 金 工 业 ， 化 工 工 业 和 电 力工 业 等 诸 多 领 域 ， 都 需要 对加热炉， 热处 理 炉和 锅炉等 的 温 度 进...
