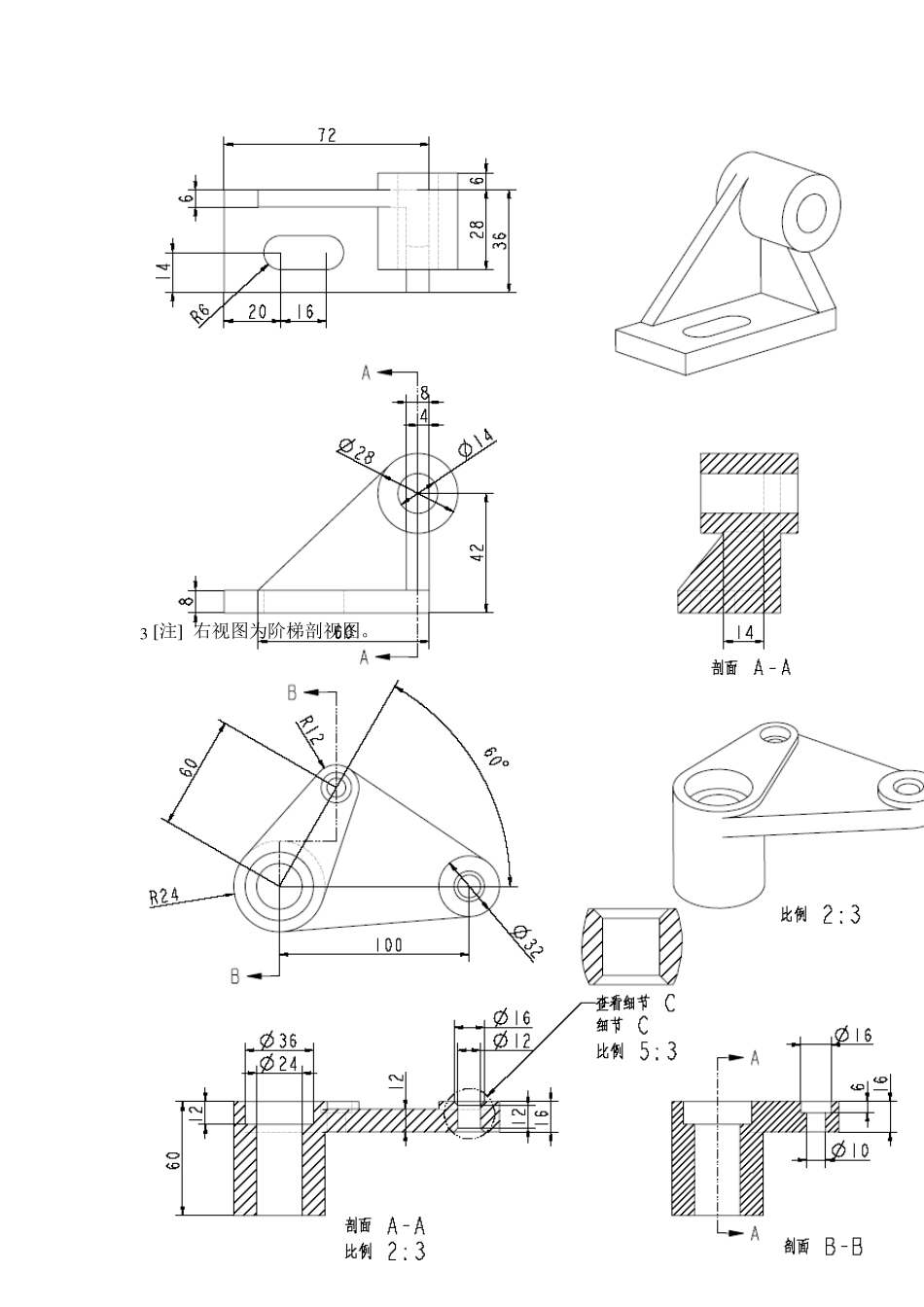

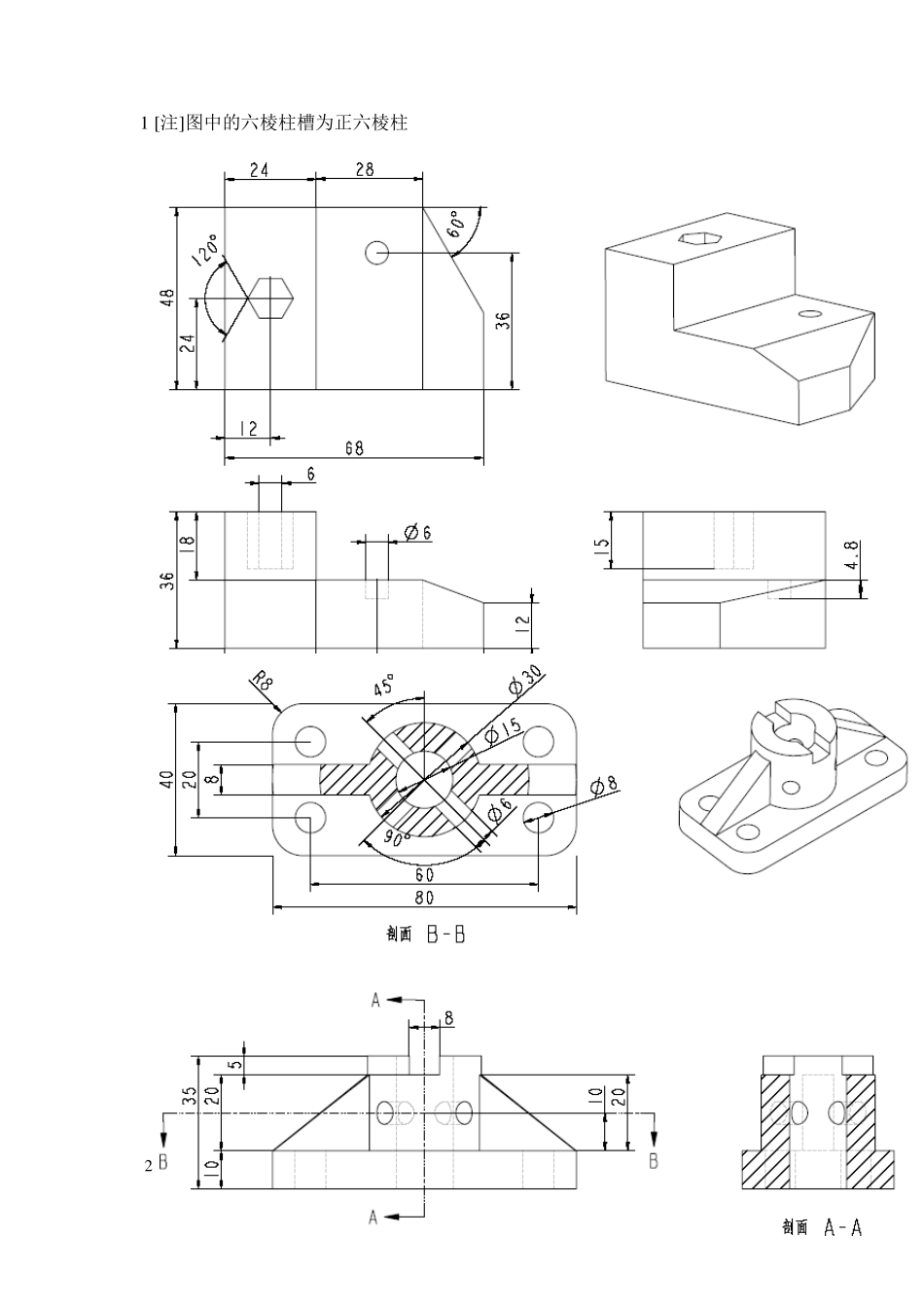

1 1 [注]图中的六棱柱槽为正六棱柱 2 2 3 [注] 右视图为阶梯剖视图。 3 4 [注] 该造型为对称型 1 [注] 扫描轨迹为45 度R100 圆弧，圆弧在最低点切线沿竖直方向，详见右视图。 4 1 题图 5 题图 6 题图 [注] 右视图中，φ 6、φ 15的圆分别与 R9，R18的圆弧同心；φ 4孔的轴线通过图中φ 6、φ 15两圆的圆心。 题图 7 题图 8 1 注：采用第三视角 1 注：采用第三视角 9 1 注：采用第三视角 1 0 1 注：样条曲线详图 1 1 试题三 1 2 1 3 1 4 二、根据下图所示尺寸作出物体的实体造型（文件名：T2；30分） 1 5 四 、创建下图所示扳手的实体造型，尺寸自定。（文件名：T4；15分） 1 6 一、根据下图所示的尺寸作出物体的实体造型。（文件名：T1；30分） 二、根据下图所示尺寸作出物体的实体造型（文件名：T2；30分） 1 7 三 、创建下图所示物体（花边盘）的实体造型，尺寸自定。（文件名：T3；15分） 四、根据下图所示尺寸作出物体的实体造型（文件名：T4；25分） 1 8 1 9 2 0 2 1 2 2 2 3 2 4 2 5 2 6 2 7 2 8 2 9 3 0 3 1 3 2 33 [注] 该造型为对称型 34 [注] 扫描轨迹为45 度R100 圆弧，圆弧在最低点切线沿竖直方向，详见右视图。 3 5 3 6 练习三：绘制3D 曲线 3 7 1、 螺 旋线 笛卡儿坐标方程： x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 2、 螺 旋线 圆柱坐标（cy lindrical）方程： r=t theta=10+t*(20*360) z =t*3 3、螺旋上升的椭圆线 a = 10 b = 20 theta = t*360*3 x = a*cos(theta) y = b*sin(theta) z =t*12 3 8 3 9 4 0 4 1 4 2 4 3 4 4 4 5 4 6 2、弹簧 图 2 3、打奶棒 图 3 4 7 4、笔筒 图 4 5、连杆 4 8 图 5
