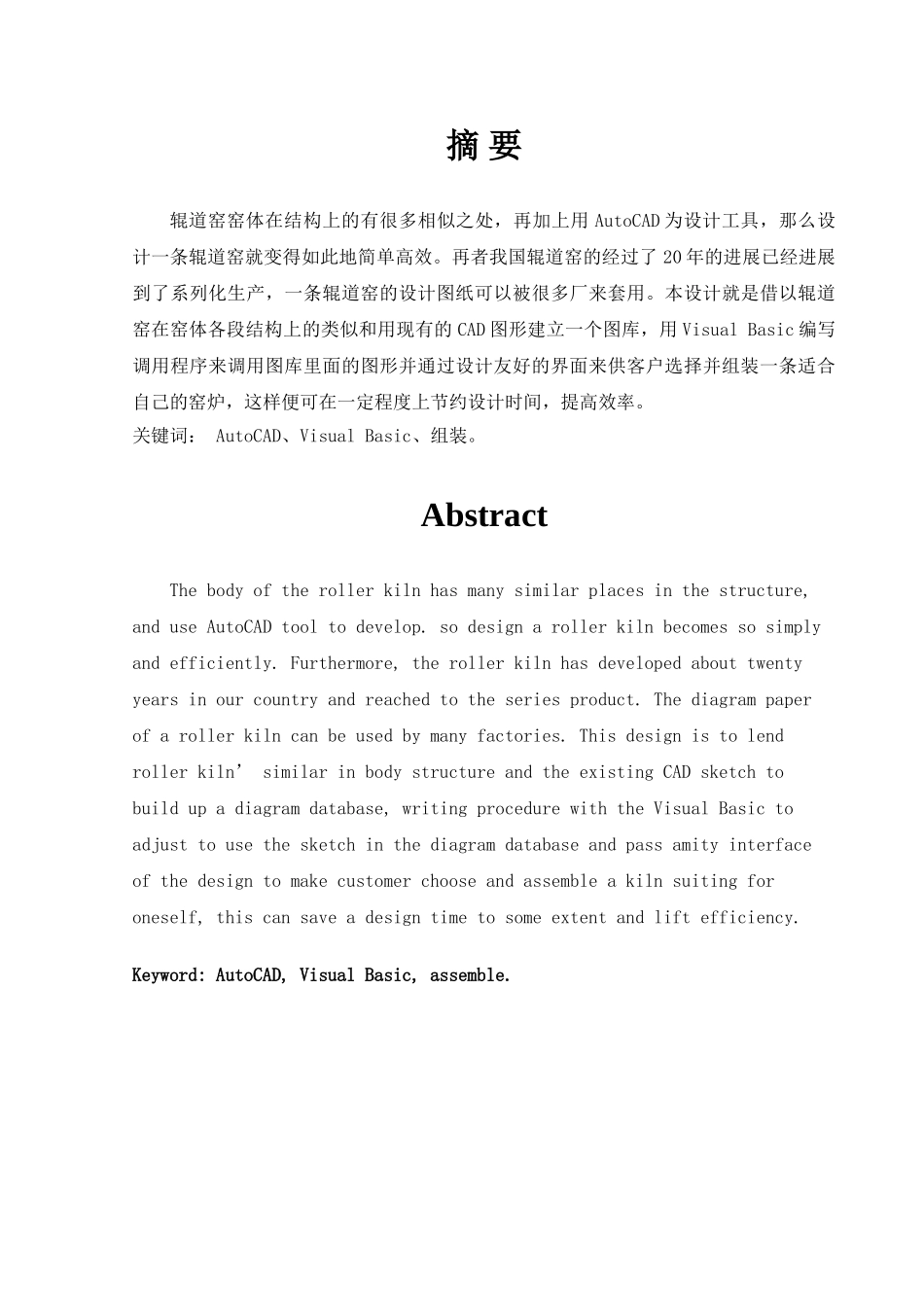

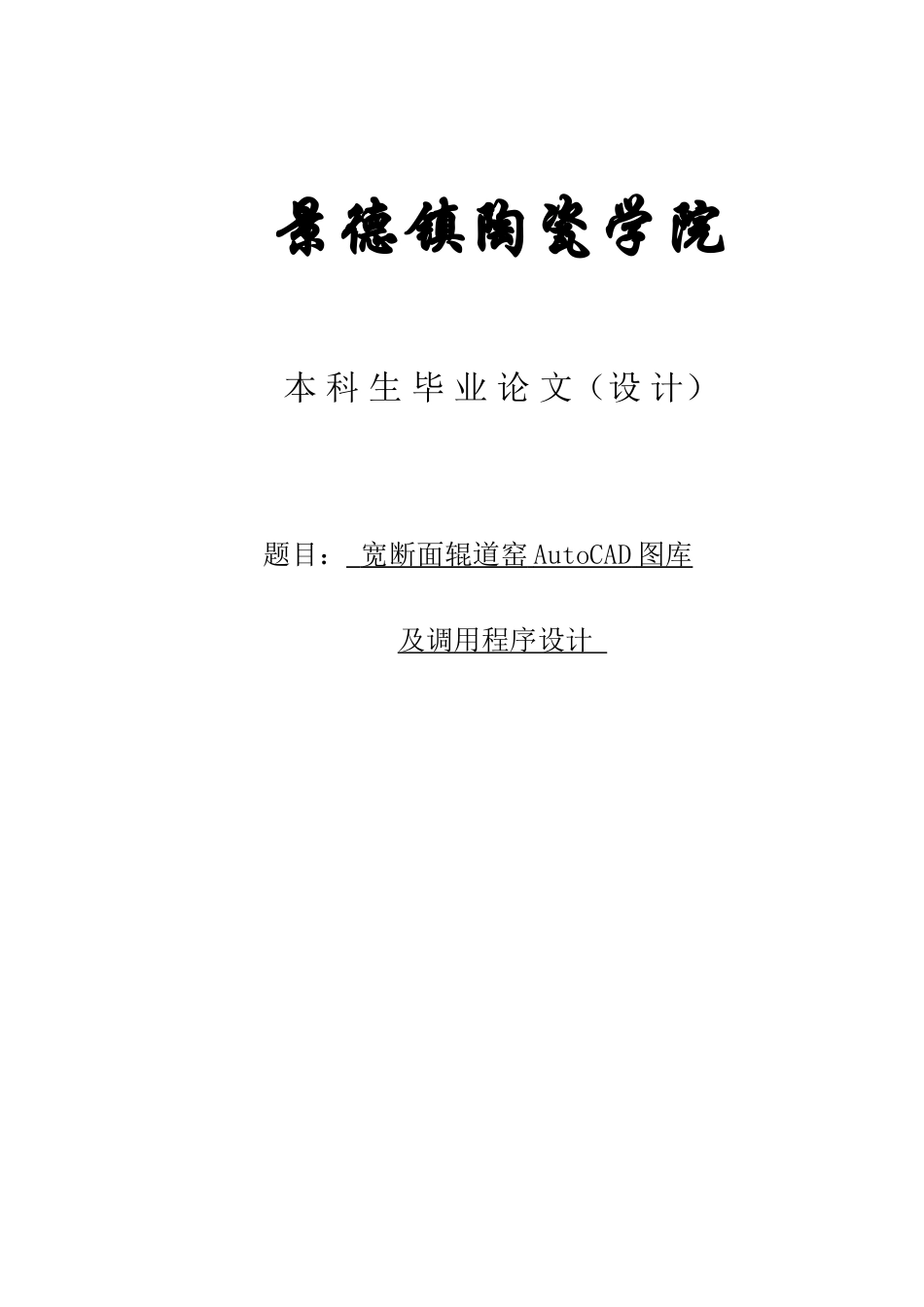

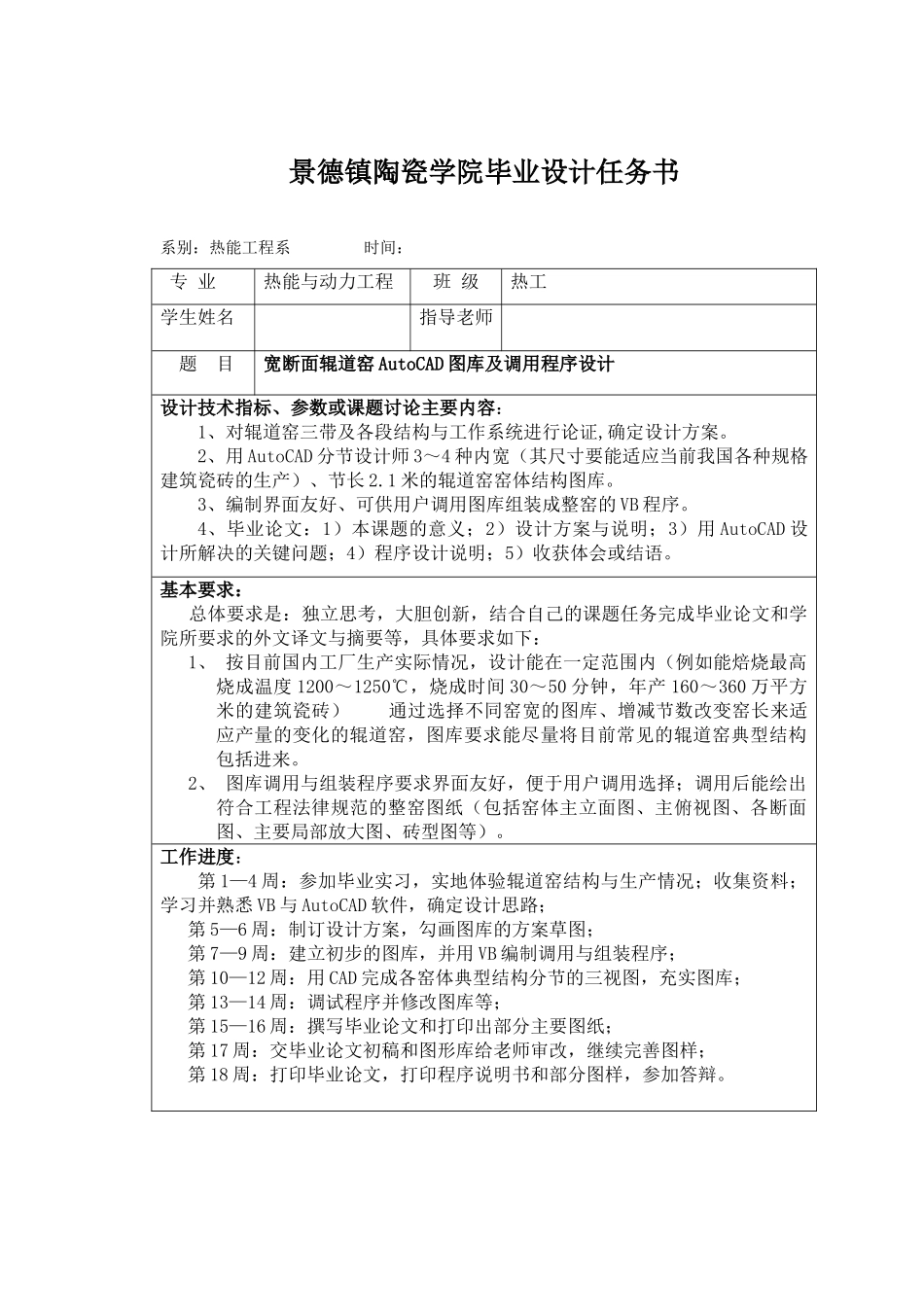

景德镇陶瓷学院本 科 生 毕 业 论 文（设 计）题目： 宽断面辊道窑 AutoCAD 图库 及调用程序设计 景德镇陶瓷学院毕业设计任务书系别：热能工程系 时间：专 业热能与动力工程班 级热工学生姓名指导老师题 目宽断面辊道窑 AutoCAD 图库及调用程序设计设计技术指标、参数或课题讨论主要内容：1、对辊道窑三带及各段结构与工作系统进行论证,确定设计方案。2、用 AutoCAD 分节设计师 3～4 种内宽（其尺寸要能适应当前我国各种规格建筑瓷砖的生产）、节长 2.1 米的辊道窑窑体结构图库。3、编制界面友好、可供用户调用图库组装成整窑的 VB 程序。4、毕业论文：1）本课题的意义；2）设计方案与说明；3）用 AutoCAD 设计所解决的关键问题；4）程序设计说明；5）收获体会或结语。基本要求： 总体要求是：独立思考，大胆创新，结合自己的课题任务完成毕业论文和学院所要求的外文译文与摘要等，具体要求如下：1、 按目前国内工厂生产实际情况，设计能在一定范围内（例如能焙烧最高烧成温度 1200～1250℃，烧成时间 30～50 分钟，年产 160～360 万平方米的建筑瓷砖） 通过选择不同窑宽的图库、增减节数改变窑长来适应产量的变化的辊道窑，图库要求能尽量将目前常见的辊道窑典型结构包括进来。2、 图库调用与组装程序要求界面友好，便于用户调用选择；调用后能绘出符合工程法律规范的整窑图纸（包括窑体主立面图、主俯视图、各断面图、主要局部放大图、砖型图等）。工作进度：第 1—4 周：参加毕业实习，实地体验辊道窑结构与生产情况；收集资料；学习并熟悉 VB 与 AutoCAD 软件，确定设计思路；第 5—6 周：制订设计方案，勾画图库的方案草图；第 7—9 周：建立初步的图库，并用 VB 编制调用与组装程序；第 10—12 周：用 CAD 完成各窑体典型结构分节的三视图，充实图库；第 13—14 周：调试程序并修改图库等；第 15—16 周：撰写毕业论文和打印出部分主要图纸；第 17 周：交毕业论文初稿和图形库给老师审改，继续完善图样；第 18 周：打印毕业论文，打印程序说明书和部分图样，参加答辩。摘 要辊道窑窑体在结构上的有很多相似之处，再加上用 AutoCAD 为设计工具，那么设计一条辊道窑就变得如此地简单高效。再者我国辊道窑的经过了 20 年的进展已经进展到了系列化生产，一条辊道窑的设计图纸可以被很多厂来套用。本设计就是借以辊道窑在窑体各段结构上的类似和用现有的 CAD 图形建立一个图...
