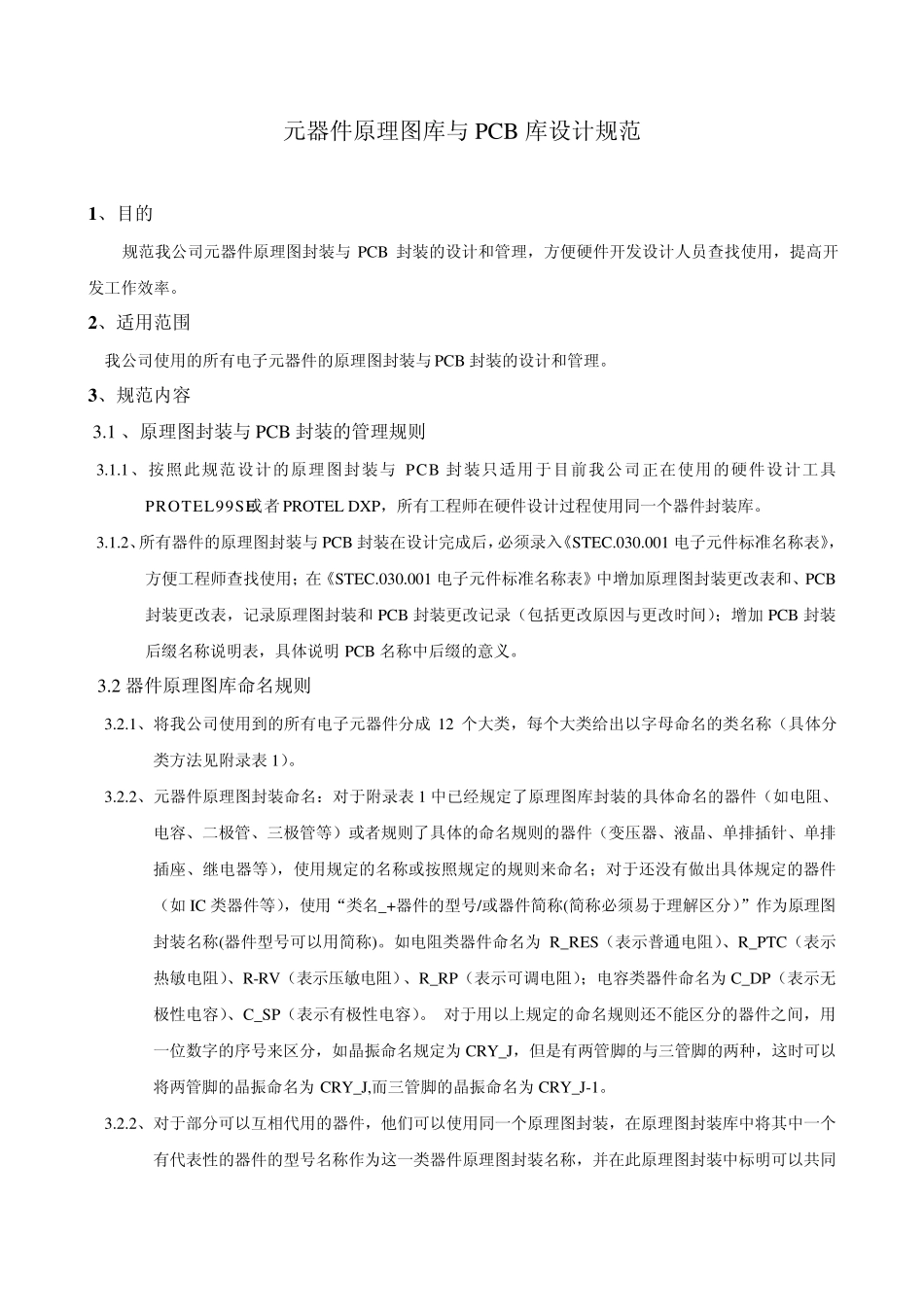

元器件原理图库与 PCB 库设计规范 1 、目的 规范我公司元器件原理图封装与 PCB 封装的设计和管理,方便硬件开发设计人员查找使用,提高开发工作效率。 2 、适用范围 我公司使用的所有电子元器件的原理图封装与 PCB 封装的设计和管理。 3 、规范内容 3.1 、原理图封装与 PCB 封装的管理规则 3.1.1、按照此规范设计的原理图封装与 PCB 封装只适用于目前我公司正在使用的硬件设计工具PROTEL99SE或者 PROTEL DXP,所有工程师在硬件设计过程使用同一个器件封装库。 3.1.2、所有器件的原理图封装与 PCB 封装在设计完成后,必须录入《STEC.030.001 电子元件标准名称表》,方便工程师查找使用;在《STEC.030.001 电子元件标准名称表》中增加原理图封装更改表和、PCB封装更改表,记录原理图封装和 PCB 封装更改记录(包括更改原因与更改时间);增加 PCB 封装后缀名称说明表,具体说明 PCB 名称中后缀的意义。 3.2 器件原理图库命名规则 3.2.1、将我公司使用到的所有电子元器件分成 12 个大类,每个大类给出以字母命名的类名称(具体分类方法见附录表 1)。 3.2.2、元器件原理图封装命名:对于附录表 1 中已经规定了原理图库封装的具体命名的器件(如电阻、电容、二极管、三极管等)或者规则了具体的命名规则的器件(变压器、液晶、单排插针、单排插座、继电器等),使用规定的名称或按照规定的规则来命名;对于还没有做出具体规定的器件(如 IC 类器件等),使用“类名_+器件的型号/或器件简称(简称必须易于理解区分)”作为原理图封装名称(器件型号可以用简称)。如电阻类器件命名为 R_RES(表示普通电阻)、R_PTC(表示热敏电阻)、R-RV(表示压敏电阻)、R_RP(表示可调电阻);电容类器件命名为 C_DP(表示无极性电容)、C_SP(表示有极性电容)。 对于用以上规定的命名规则还不能区分的器件之间,用一位数字的序号来区分,如晶振命名规定为 CRY_J,但是有两管脚的与三管脚的两种,这时可以将两管脚的晶振命名为 CRY_J,而三管脚的晶振命名为 CRY_J-1。 3.2.2、对于部分可以互相代用的器件,他们可以使用同一个原理图封装,在原理图封装库中将其中一个有代表性的器件的型号名称作为这一类器件原理图封装名称,并在此原理图封装中标明可以共同使用此原理图封装的器件型号。如目前我们在公司使用的 RS485 通信芯片有 ISL3152EIBZ、SN65LBC184P、ZT13085LEEN/TR 等,他们都可以用相同的原理图封装来...
