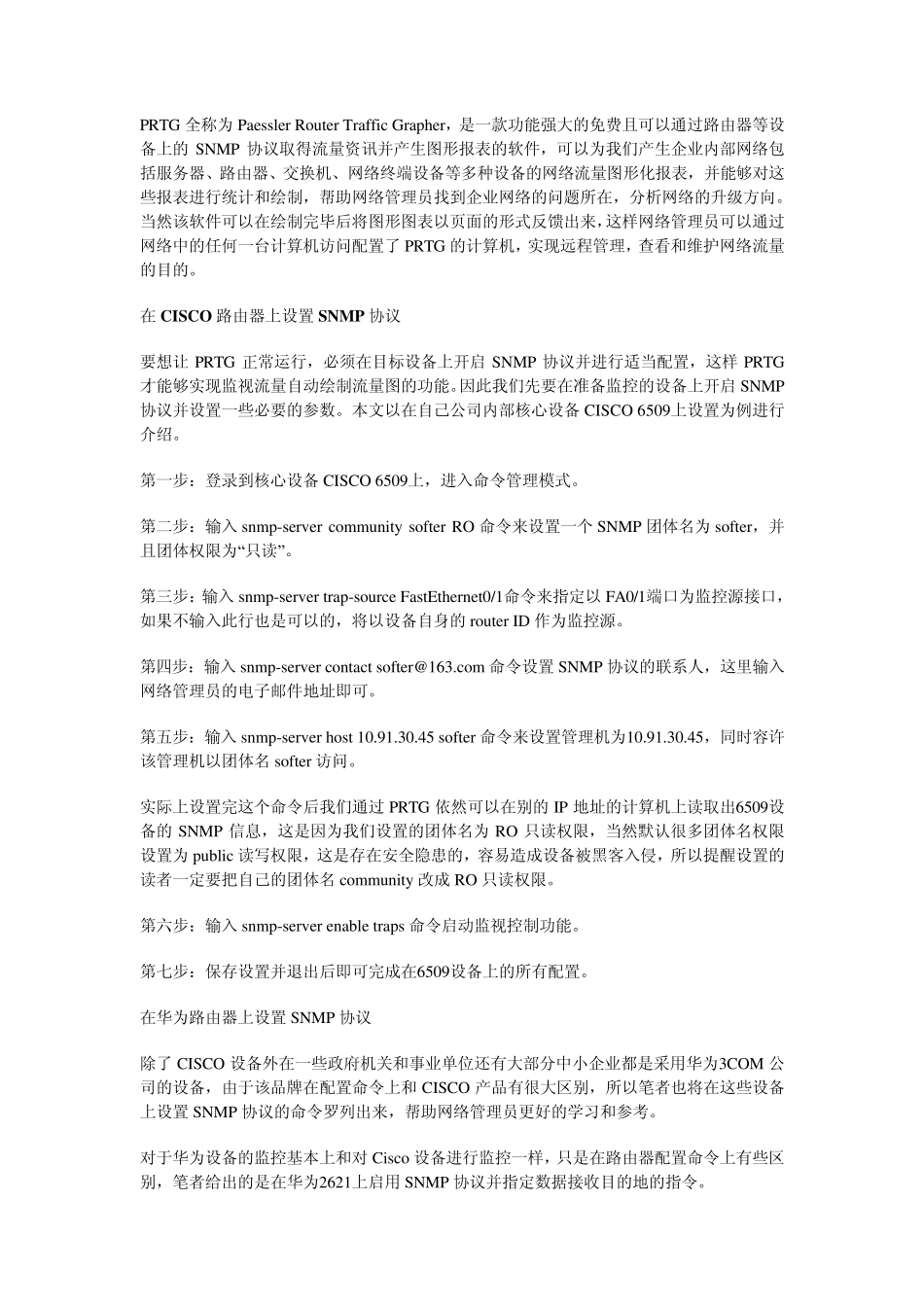

PRTG 全称为Paessler Rou ter Traffic Grapher，是一款功能强大的免费且可以通过路由器等设备上的SNMP 协议取得流量资讯并产生图形报表的软件，可以为我们产生企业内部网络包括服务器、路由器、交换机、网络终端设备等多种设备的网络流量图形化报表，并能够对这些报表进行统计和绘制，帮助网络管理员找到企业网络的问题所在，分析网络的升级方向。当然该软件可以在绘制完毕后将图形图表以页面的形式反馈出来，这样网络管理员可以通过网络中的任何一台计算机访问配置了 PRTG 的计算机，实现远程管理，查看和维护网络流量的目的。 在 CISCO 路由器上设置 SNMP 协议 要想让 PRTG 正常运行，必须在目标设备上开启 SNMP 协议并进行适当配置，这样 PRTG才能够实现监视流量自动绘制流量图的功能。因此我们先要在准备监控的设备上开启 SNMP协议并设置一些必要的参数。本文以在自己公司内部核心设备CISCO 6509上设置为例进行介绍。 第一步：登录到核心设备CISCO 6509上，进入命令管理模式。 第二步：输入 snmp-serv er commu nity softer RO 命令来设置一个 SNMP 团体名为softer，并且团体权限为“只读”。 第三步：输入 snmp-serv er trap-sou rce FastEthernet0/1命令来指定以FA0/1端口为监控源接口，如果不输入此行也是可以的，将以设备自身的rou ter ID 作为监控源。 第四步：输入 snmp-serv er contact softer@163.com 命令设置 SNMP 协议的联系人，这里输入网络管理员的电子邮件地址即可。 第五步：输入 snmp-serv er host 10.91.30.45 softer 命令来设置管理机为10.91.30.45，同时容许该管理机以团体名 softer 访问。 实际上设置完这个命令后我们通过PRTG 依然可以在别的IP 地址的计算机上读取出6509设备的SNMP 信息，这是因为我们设置的团体名为RO 只读权限，当然默认很多团体名权限设置为pu blic 读写权限，这是存在安全隐患的，容易造成设备被黑客入侵，所以提醒设置的读者一定要把自己的团体名 commu nity 改成 RO 只读权限。 第六步：输入 snmp-serv er enable traps 命令启动监视控制功能。 第七步：保存设置并退出后即可完成在6509设备上的所有配置。 在华为路由器上设置 SNMP 协议 除了 CISCO 设备外在一些政府机关和事业单位还有大部分中小企业都是采用华为3COM 公司的设备，由于该品牌在配置命令上和 CISCO 产品有很大区别，所以笔者也将在这些设...
