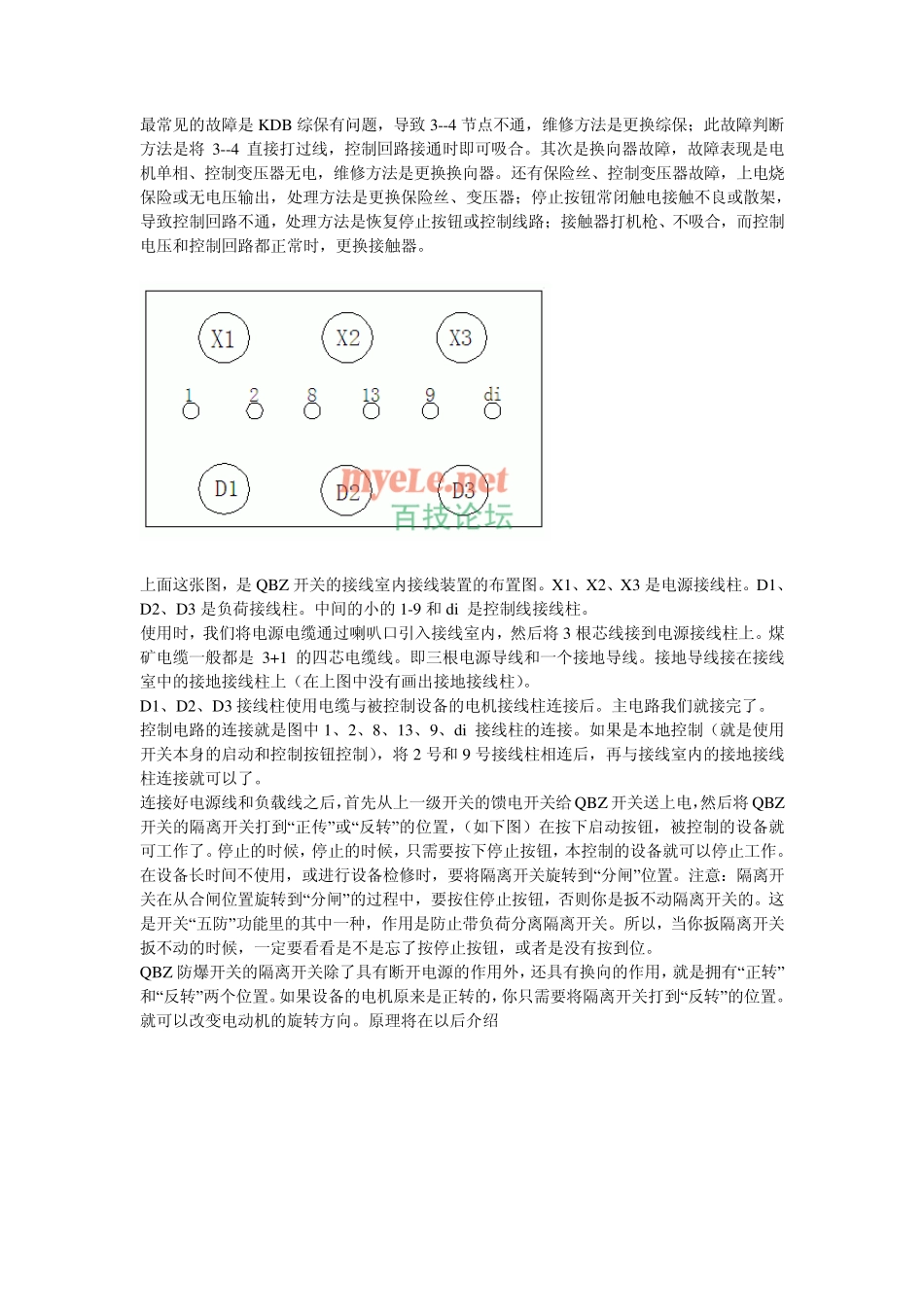

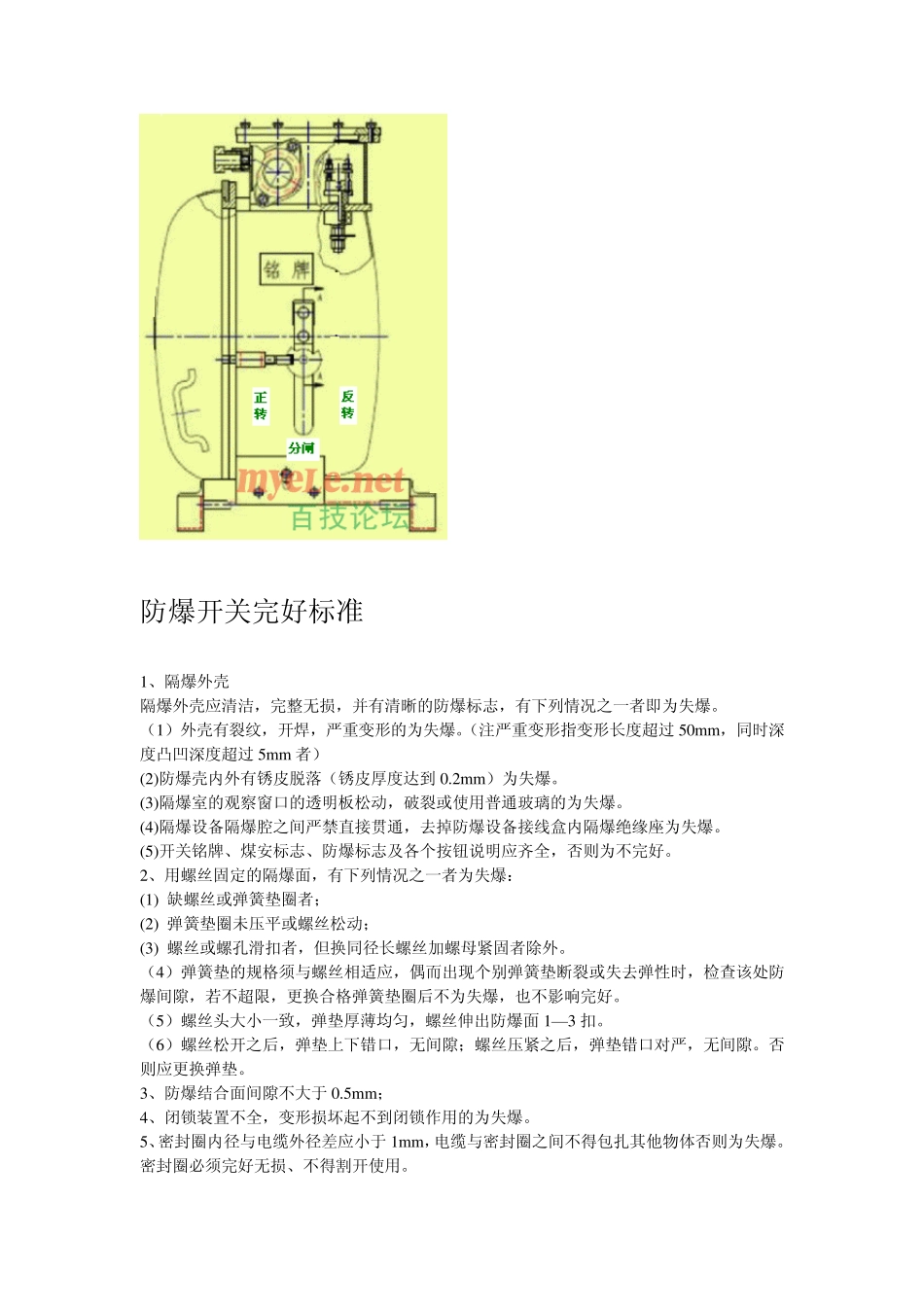

最常见的故障是KDB 综保有问题,导致3--4 节点不通,维修方法是更换综保;此故障判断方法是将3--4 直接打过线,控制回路接通时即可吸合。其次是换向器故障,故障表现是电机单相、控制变压器无电,维修方法是更换换向器。还有保险丝、控制变压器故障,上电烧保险或无电压输出,处理方法是更换保险丝、变压器;停止按钮常闭触电接触不良或散架,导致控制回路不通,处理方法是恢复停止按钮或控制线路;接触器打机枪、不吸合,而控制电压和控制回路都正常时,更换接触器。 上面这张图,是QBZ 开关的接线室内接线装置的布置图。X1、X2、X3 是电源接线柱。D1、D2、D3 是负荷接线柱。中间的小的1-9 和 di 是控制线接线柱。 使用时,我们将电源电缆通过喇叭口引入接线室内,然后将3 根芯线接到电源接线柱上。煤矿电缆一般都是3+1 的四芯电缆线。即三根电源导线和一个接地导线。接地导线接在接线室中的接地接线柱上(在上图中没有画出接地接线柱)。 D1、D2、D3 接线柱使用电缆与被控制设备的电机接线柱连接后。主电路我们就接完了。 控制电路的连接就是图中 1、2、8、13、9、di 接线柱的连接。如果是本地控制(就是使用开关本身的启动和控制按钮控制),将2 号和 9 号接线柱相连后,再与接线室内的接地接线柱连接就可以了。 连接好电源线和负载线之后,首先从上一级开关的馈电开关给 QBZ 开关送上电,然后将QBZ开关的隔离开关打到“正传”或“反转”的位置,(如下图)在按下启动按钮,被控制的设备就可工作了。停止的时候,停止的时候,只需要按下停止按钮,本控制的设备就可以停止工作。在设备长时间不使用,或进行设备检修时,要将隔离开关旋转到“分闸”位置。注意:隔离开关在从合闸位置旋转到“分闸”的过程中,要按住停止按钮,否则你是扳不动隔离开关的。这是开关“五防”功能里的其中一种,作用是防止带负荷分离隔离开关。所以,当你扳隔离开关扳不动的时候,一定要看看是不是忘了按停止按钮,或者是没有按到位。 QBZ 防爆开关的隔离开关除了具有断开电源的作用外,还具有换向的作用,就是拥有“正转”和“反转”两个位置。如果设备的电机原来是正转的,你只需要将隔离开关打到“反转”的位置。就可以改变电动机的旋转方向。原理将在以后介绍 防爆开关完好标准 1、隔爆外壳 隔爆外壳应清洁,完整无损,并有清晰的防爆标志,有下列情况之一者即为失爆。 (1)外壳有裂纹,开焊,严重变形的为失爆。(注严重变形指变...
