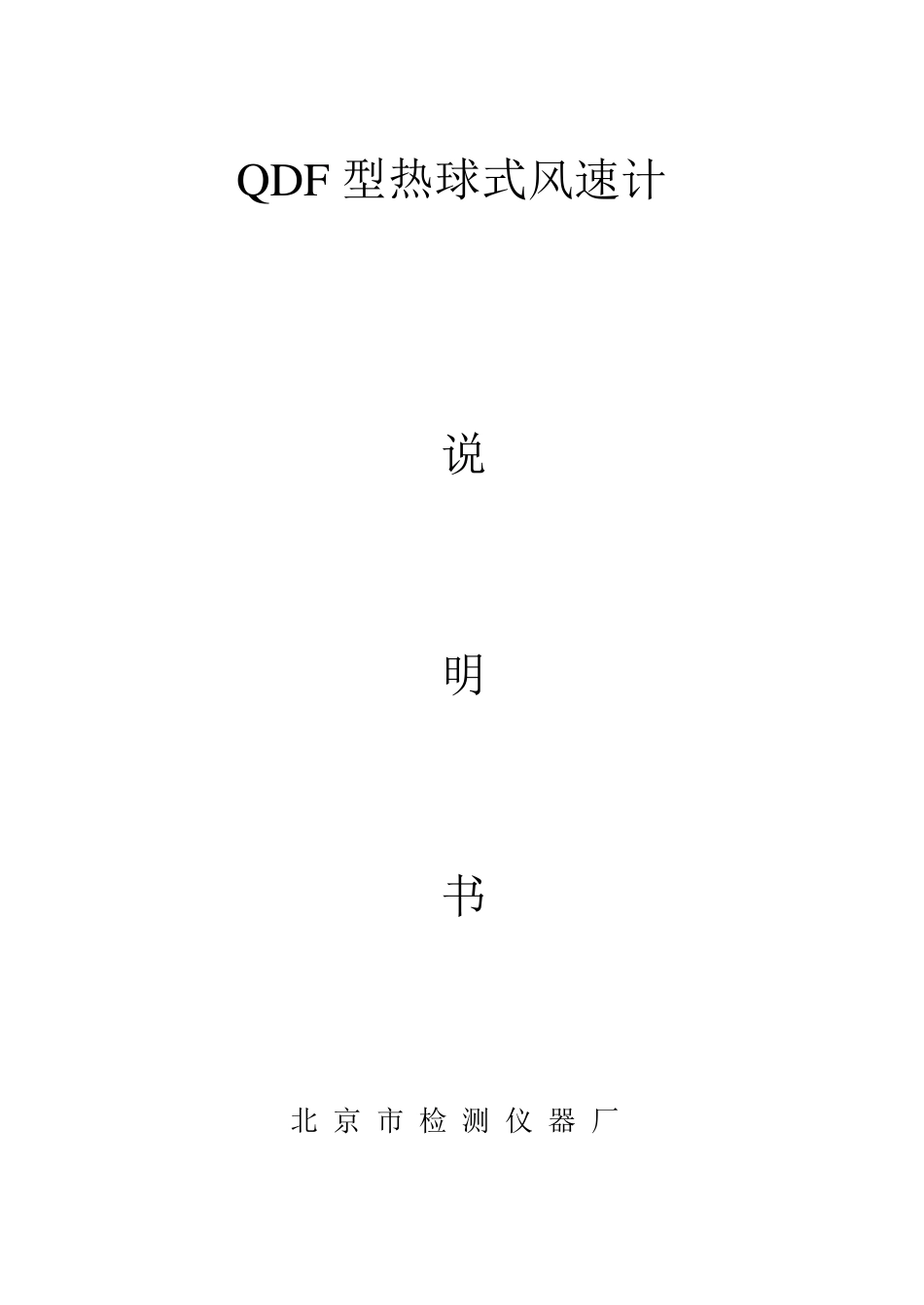

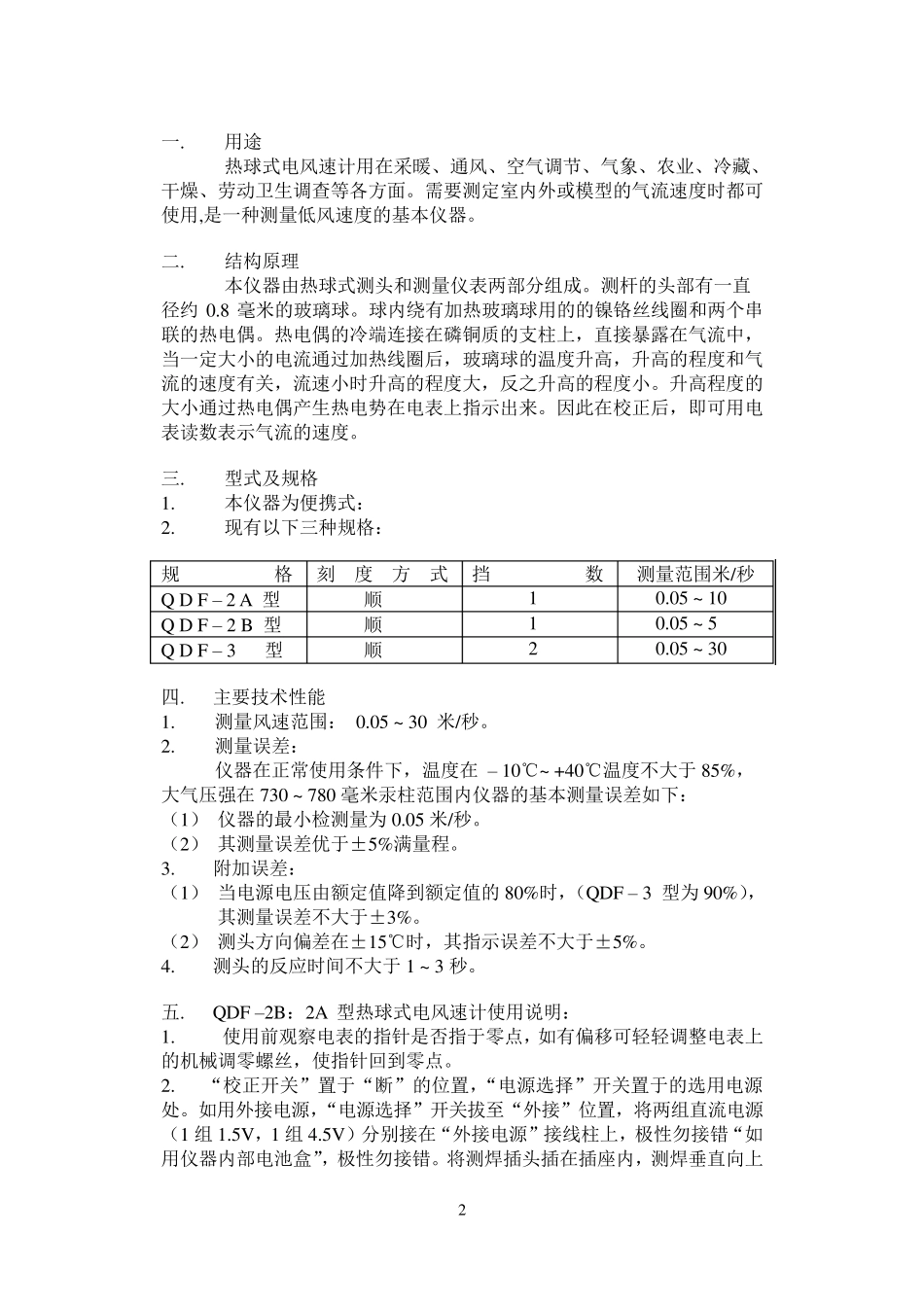

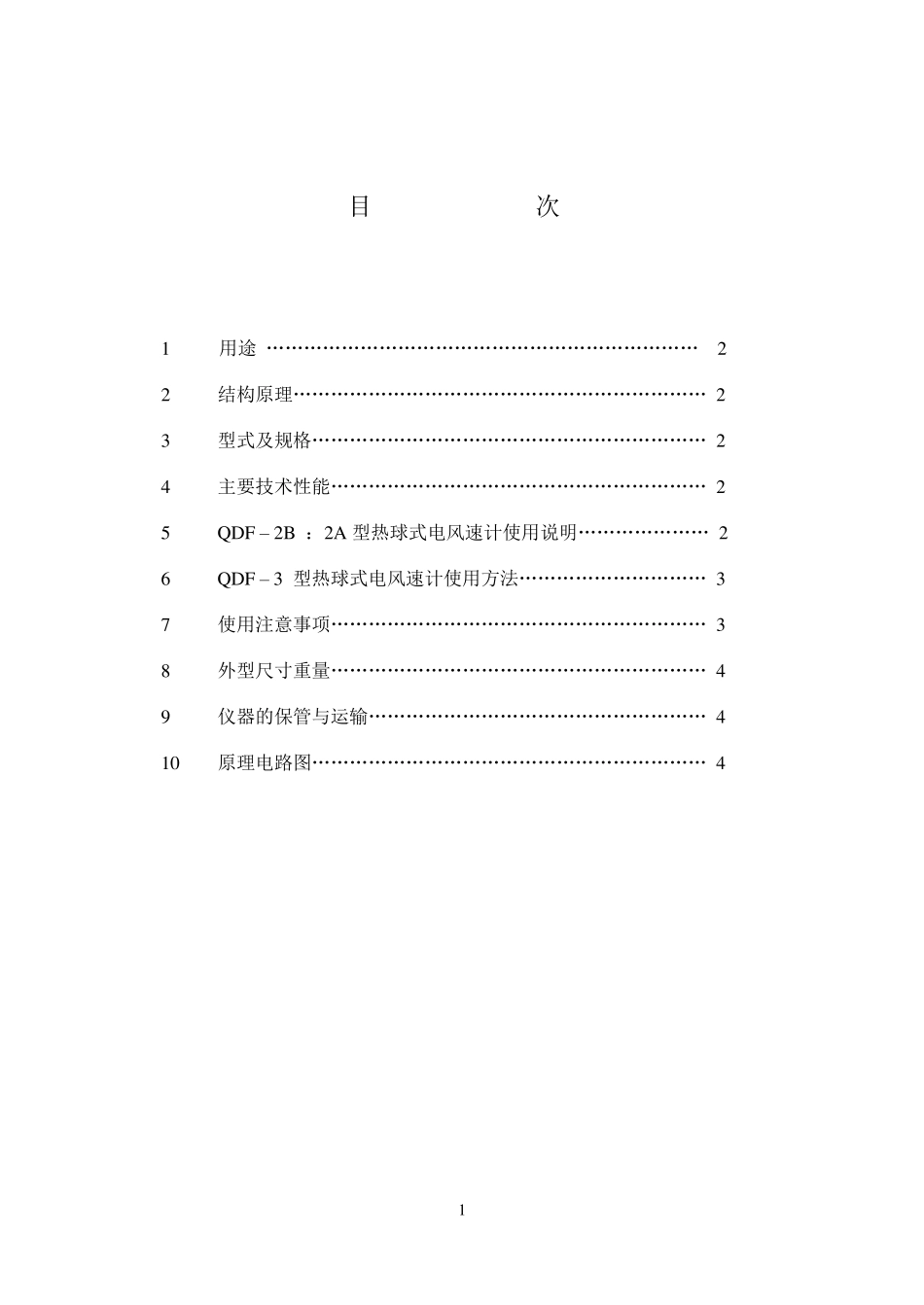

Q DF 型热球式风速计 说 明 书 北 京 市 检 测 仪 器 厂 1 目 次 1 用途 „„„„„„„„„„„„„„„„„„„„„„„ 2 2 结构原理„„„„„„„„„„„„„„„„„„„„„„ 2 3 型式及规格„„„„„„„„„„„„„„„„„„„„„ 2 4 主要技术性能„„„„„„„„„„„„„„„„„„„„ 2 5 Q DF – 2B ：2A 型热球式电风速计使用说明„„„„„„„ 2 6 Q DF – 3 型热球式电风速计使用方法„„„„„„„„„„ 3 7 使用注意事项„„„„„„„„„„„„„„„„„„„„ 3 8 外型尺寸重量„„„„„„„„„„„„„„„„„„„„ 4 9 仪器的保管与运输„„„„„„„„„„„„„„„„„„ 4 10 原理电路图„„„„„„„„„„„„„„„„„„„„„ 4 2 一. 用途 热球式电风速计用在采暖、通风、空气调节、气象、农业、冷藏、 干燥、劳动卫生调查等各方面。需要测定室内外或模型的气流速度时都可使用,是一种测量低风速度的基本仪器。 二. 结构原理 本仪器由热球式测头和测量仪表两部分组成。测杆的头部有一直 径约 0.8 毫米的玻璃球。球内绕有加热玻璃球用的的镍铬丝线圈和两个串联的热电偶。热电偶的冷端连接在磷铜质的支柱上，直接暴露在气流中，当一定大小的电流通过加热线圈后，玻璃球的温度升高，升高的程度和气流的速度有关，流速小时升高的程度大，反之升高的程度小。升高程度的大小通过热电偶产生热电势在电表上指示出来。因此在校正后，即可用电表读数表示气流的速度。 三. 型式及规格 1. 本仪器为便携式： 2. 现有以下三种规格： 规 格 刻 度 方 式 挡 数 测量范围米/秒 Q D F – 2 A 型 顺 1 0.05 ~ 10 Q D F – 2 B 型 顺 1 0.05 ~ 5 Q D F – 3 型 顺 2 0.05 ~ 30 四. 主要技术性能 1. 测量风速范围： 0.05 ~ 30 米/秒。 2. 测量误差： 仪器在正常使用条件下，温度在 – 10℃~ +40℃温度不大于85%， 大气压强在 730 ~ 780 毫米汞柱范围内仪器的基本测量误差如下： （1） 仪器的最小检测量为0.05 米/秒。 （2） 其测量误差优于±5%满量程。 3. 附加误差： （1） 当电源电压由额定值降到额定值的 80%时，（QDF – 3 型为90%），其测量误差不大于±3%。 （2） 测头方向偏差在±15℃时，其指示误差不大于±5%。 4. 测头的反应时间不大于1 ~...
