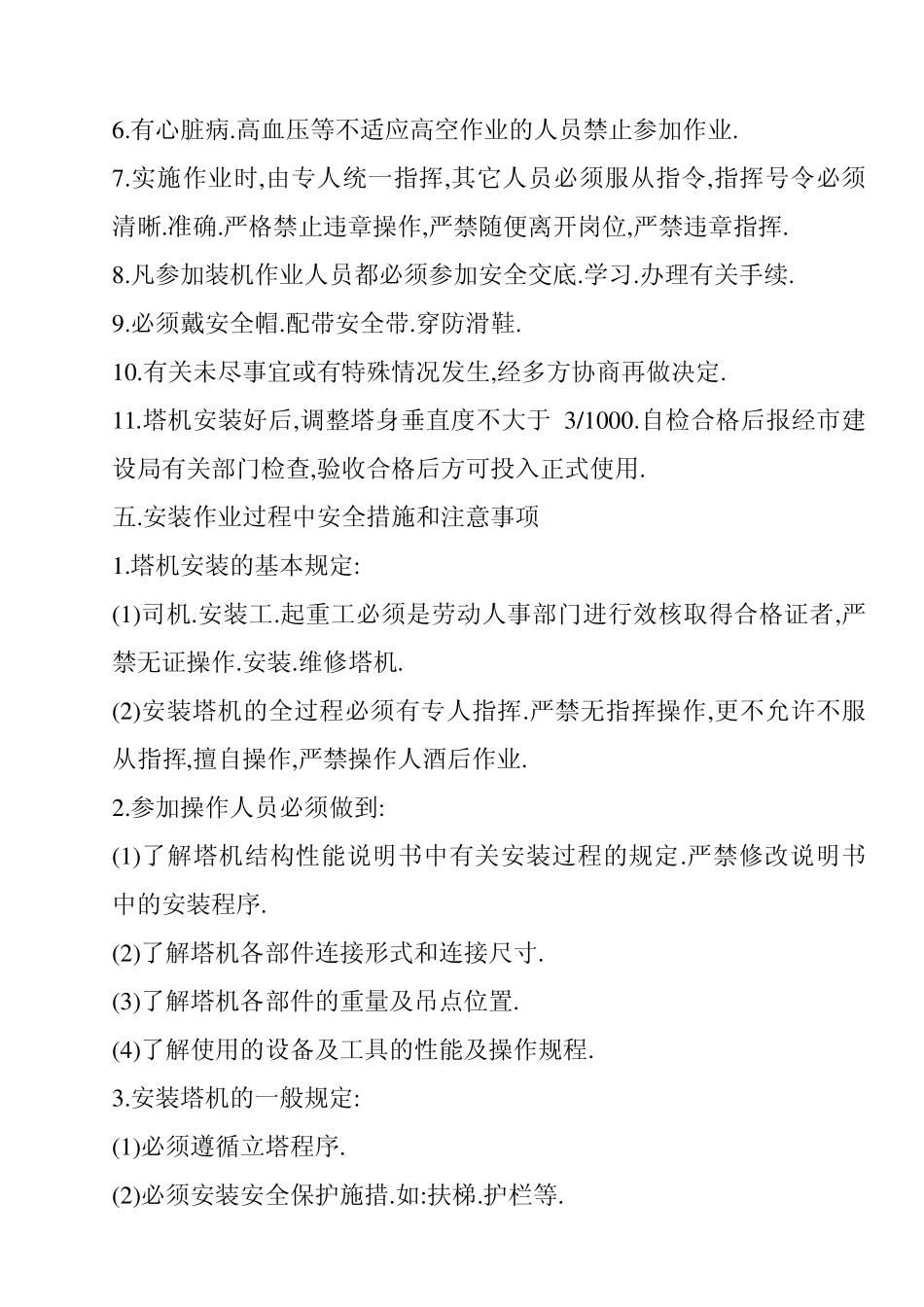

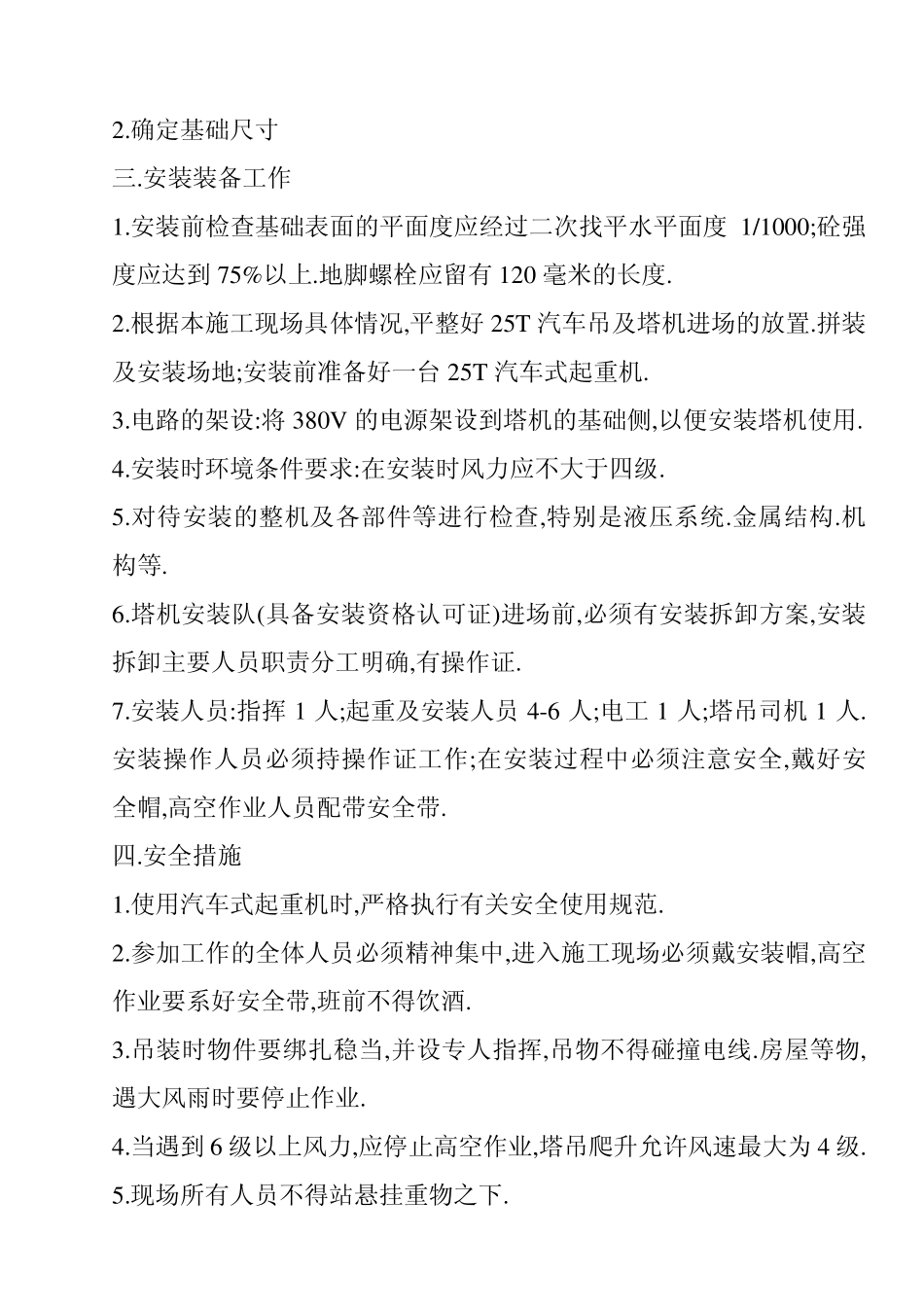

QTZ5515 自升式塔式起重机安装施工方案 一．塔机概况: 塔机情况如下: 1.塔机型号:QTZ5515 自升式塔式起重机 2.塔机生产厂家:广西建工集团建筑机械制造有限责任公司 3.塔机制造许可证号:XK21-1100249 4.合格证号:2003-002 5.塔机主要技术参数: 额定起重力矩:630 吨.米 额定起重量:6 吨 最大幅度(55 米)额定起重:1.5 吨 起升高度:独立式安装时 44 米 附着式安装时 176 米 工作幅度:55 米 起升速度:2 倍率钢丝强时为 5 米/分.50 米/分.100 米/分 4 倍率钢丝绳时为 2.5 米/分.25 米/分.50 米/分 回转速度:0.63 转/分 变幅速度:40.5 米/分 塔机重量:独立式 吨(含平衡重14.5 吨) 附着式(176 米时) 吨(含平衡重14.5 吨) 二.塔机基础设计 1.塔吊基础设计应满足抗倾翻稳定性和强度条件. 2.确定基础尺寸 三.安装装备工作 1.安装前检查基础表面的平面度应经过二次找平水平面度1/1000;砼强度应达到75%以上.地脚螺栓应留有120 毫米的长度. 2.根据本施工现场具体情况,平整好25T 汽车吊及塔机进场的放置.拼装及安装场地;安装前准备好一台 25T 汽车式起重机. 3.电路的架设:将 380V 的电源架设到塔机的基础侧,以便安装塔机使用. 4.安装时环境条件要求:在安装时风力应不大于四级. 5.对待安装的整机及各部件等进行检查,特别是液压系统.金属结构.机构等. 6.塔机安装队(具备安装资格认可证)进场前,必须有安装拆卸方案,安装拆卸主要人员职责分工明确,有操作证. 7.安装人员:指挥 1 人;起重及安装人员 4-6 人;电工1 人;塔吊司机1 人.安装操作人员必须持操作证工作;在安装过程中必须注意安全,戴好安全帽,高空作业人员配带安全带. 四.安全措施 1.使用汽车式起重机时,严格执行有关安全使用规范. 2.参加工作的全体人员必须精神集中,进入施工现场必须戴安装帽,高空作业要系好安全带,班前不得饮酒. 3.吊装时物件要绑扎稳当,并设专人指挥,吊物不得碰撞电线.房屋等物,遇大风雨时要停止作业. 4.当遇到6 级以上风力,应停止高空作业,塔吊爬升允许风速最大为 4 级. 5.现场所有人员不得站悬挂重物之下. 6.有心脏病.高血压等不适应高空作业的人员禁止参加作业. 7.实施作业时,由专人统一指挥,其它人员必须服从指令,指挥号令必须清晰.准确.严格禁止违章操作,严禁随便离开岗位,严禁违章指挥. 8.凡参加装机作业人员都必须参加安全交底.学习.办理有关手续. 9.必须戴安全帽.配带安全带.穿防滑鞋. 10.有关...
