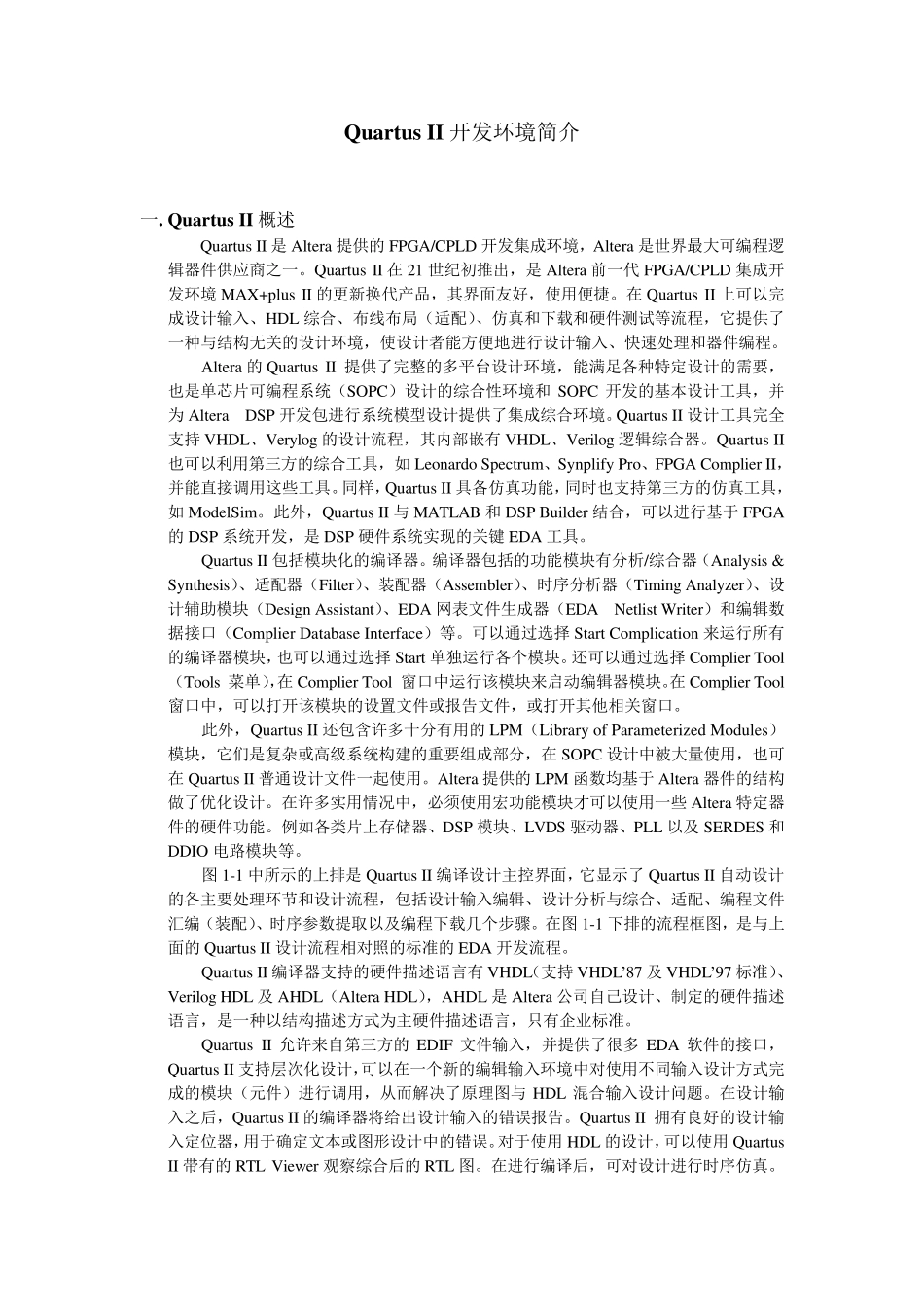

Qu artu s II 开发环境简介 一. Qu artu s II 概述 Quartus II 是Altera 提供的FPGA/CPLD 开发集成环境，Altera 是世界最大可编程逻辑器件供应商之一。Quartus II 在21 世纪初推出，是Altera 前一代FPGA/CPLD 集成开发环境MAX+plus II 的更新换代产品，其界面友好，使用便捷。在Quartus II 上可以完成设计输入、HDL 综合、布线布局（适配）、仿真和下载和硬件测试等流程，它提供了一种与结构无关的设计环境，使设计者能方便地进行设计输入、快速处理和器件编程。 Altera 的Quartus II 提供了完整的多平台设计环境，能满足各种特定设计的需要，也是单芯片可编程系统（SOPC）设计的综合性环境和 SOPC 开发的基本设计工具，并为 Altera DSP 开发包进行系统模型设计提供了集成综合环境。Quartus II 设计工具完全支持 VHDL、Verylog 的设计流程，其内部嵌有VHDL、Verilog 逻辑综合器。Quartus II也可以利用第三方的综合工具，如Leonardo Spectrum、Synplify Pro、FPGA Complier II，并能直接调用这些工具。同样，Quartus II 具备仿真功能，同时也支持第三方的仿真工具，如ModelSim。此外，Quartus II 与 MATLAB 和 DSP Builder 结合，可以进行基于FPGA的DSP 系统开发，是DSP 硬件系统实现的关键EDA 工具。 Quartus II 包括模块化的编译器。编译器包括的功能模块有分析/综合器（Analysis & Synthesis）、适配器（Filter）、装配器（Assembler）、时序分析器（Timing Analyzer）、设计辅助模块（Design Assistant）、EDA 网 表 文 件生 成器（EDA Netlist Writer）和编辑数据 接口 （Complier Database Interface）等。可以通 过 选 择 Start Complication 来 运 行所 有的编译器模块，也可以通 过 选 择 Start 单独 运 行各个 模块。还 可以通 过 选 择 Complier Tool（Tools 菜 单），在Complier Tool 窗 口 中 运 行该 模块来 启 动 编辑器模块。在Complier Tool 窗 口 中 ，可以打 开该 模块的设置 文 件或 报 告 文 件，或 打 开其他 相 关窗 口 。 此外，Quartus II 还 包含 许 多十 分有用的LPM（Library of Parameterized Modules）模块，它们 是复 杂 或 高 级 系统构建 的重 要组 成部分，在SOPC 设计中 被 大量 使用，也可在Quartus II 普 通 设计文 件一起 使用。Altera ...
