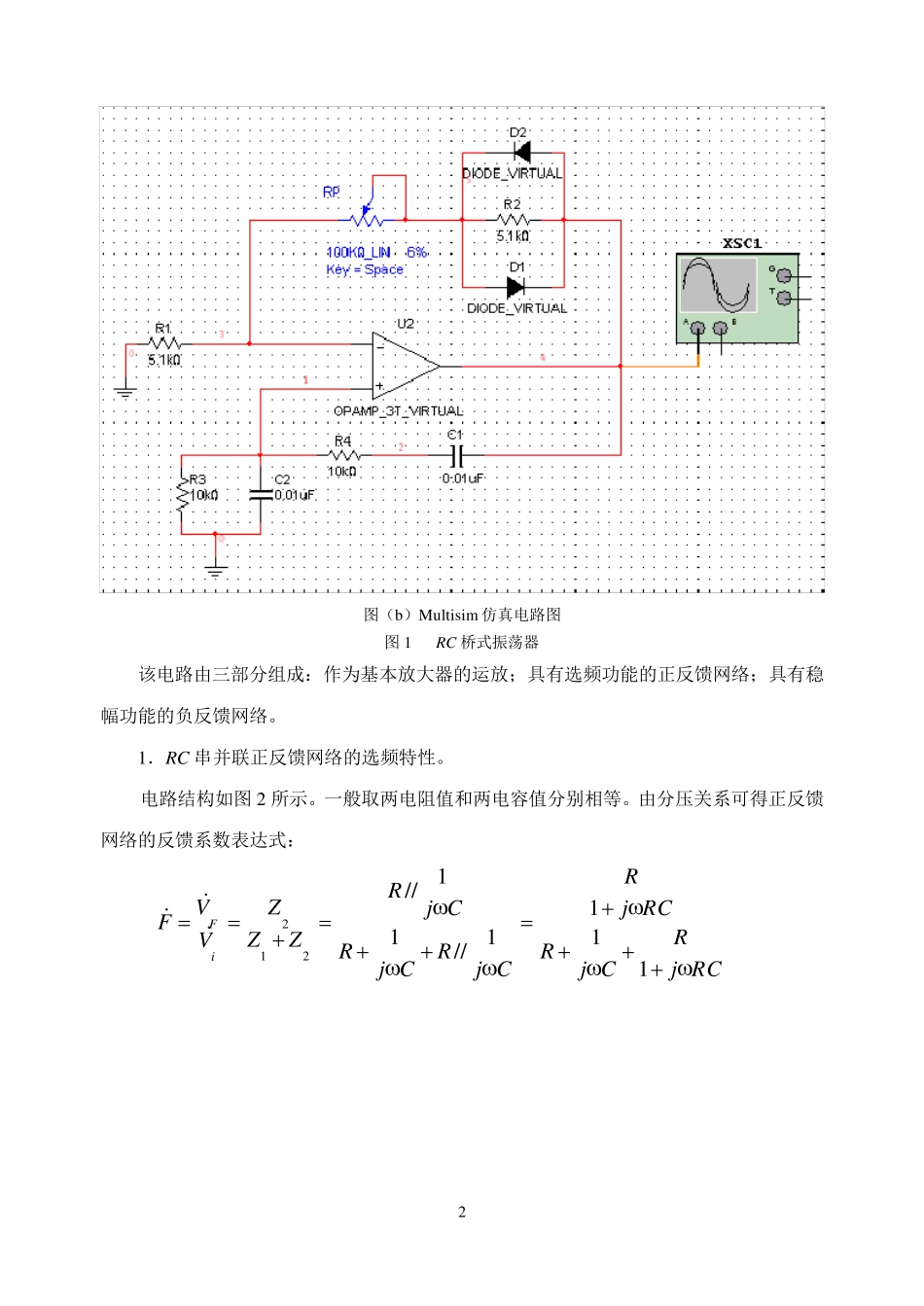

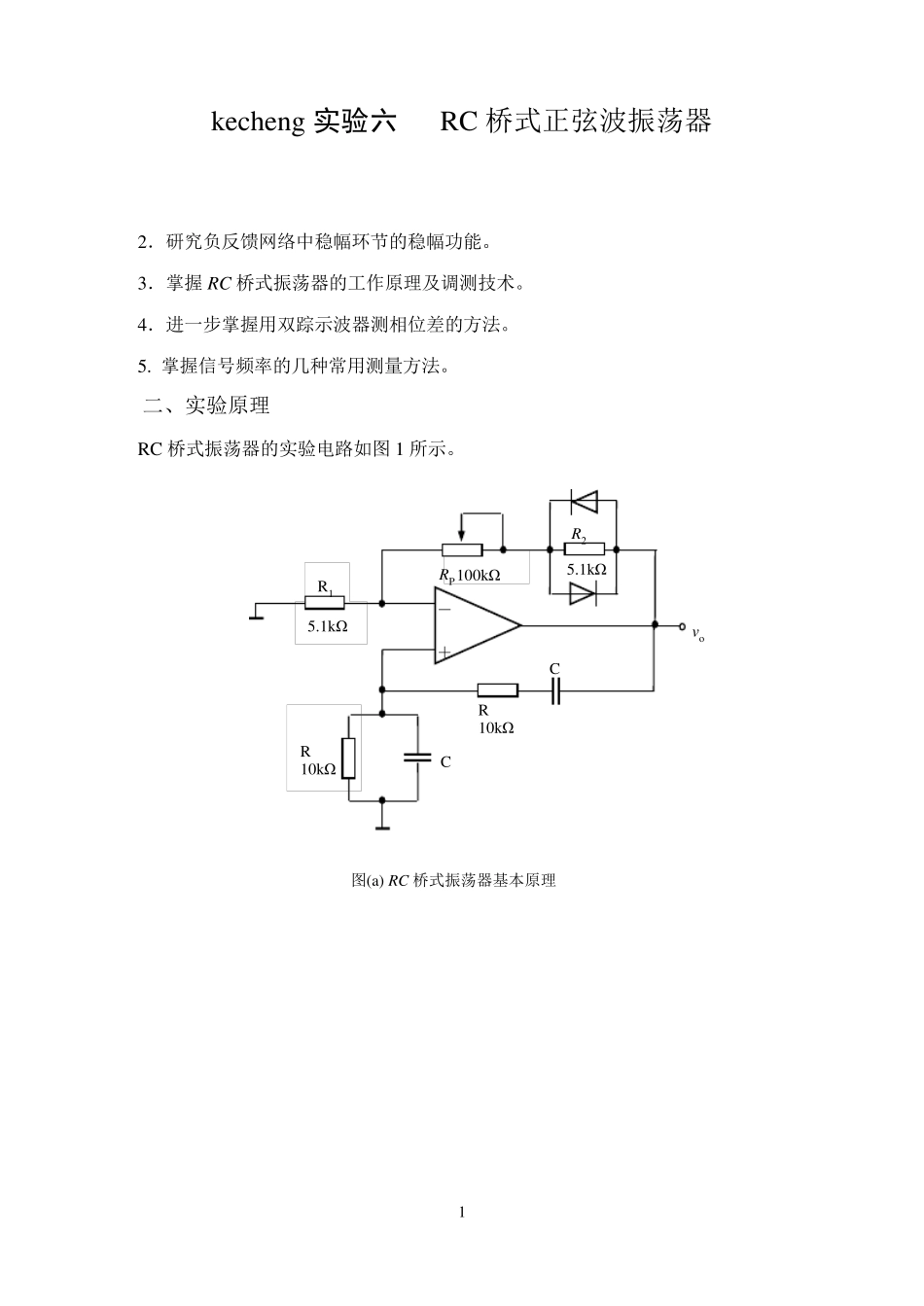

1 kecheng 实验六 RC 桥式正弦波振荡器 2．研究负反馈网络中稳幅环节的稳幅功能。 3．掌握RC 桥式振荡器的工作原理及调测技术。 4．进一步掌握用双踪示波器测相位差的方法。 5. 掌握信号频率的几种常用测量方法。 二、实验原理 RC 桥式振荡器的实验电路如图 1 所示。 图(a) RC 桥式振荡器基本原理 R 10kΩ 100kΩ RP 5.1kΩ R1 vo R2 － ＋ 5.1kΩ R 10kΩ C C 2 图（b）Mu ltisim 仿真电路图 图1 RC 桥式振荡器 该电路由三部分组成：作为基本放大器的运放；具有选频功能的正反馈网络；具有稳幅功能的负反馈网络。 1．RC 串并联正反馈网络的选频特性。 电路结构如图2 所示。一般取两电阻值和两电容值分别相等。由分压关系可得正反馈网络的反馈系数表达式： RCjRCjRRCjRCjRCjRCjRZZZVVFiF1111//11//212 3 RCjRCjRCjRCRCjRCjRCjRCjRCjRCjRCjRCjRCjR13121111122 令RC10 ，则上式为0031jF 由上式可得RC 串并联正反馈网络的幅频特性和相频特性的表达式和相应曲线（如图3 和图4 所示）。 200231F 3arctg00F 由特性曲线图可知，当 ω＝ω0 时，正反馈系数达最大值为1/3，且反馈信号与输入信号同相位，即 φF＝0，满足振荡条件中的相位平衡条件，此时电路产生谐振 ω ＝ω 0＝1/RC为振荡电路的输出正弦波的角频率，即谐振频率 fo 为 ω φF -90 90 图4 相频特性曲线 图3 幅频特性曲线 ω 0 1/3 F ω ω 0 - - + FV 图2 iV 1Z 2Z + 4 iD vD ID2 ID1 VD1 VD2 Q1 Q2 图5 RCfo21 当输入信号iV 的角频率低于ω0 时，反馈信号的相位超前，相位差φF 为正值；而当输入信号的角频率高于ω0 时，反馈信号的相位滞后，相位差φF 为负值。 2、带稳幅环节的负反馈支路 由上分析可知，正反馈选频网络在满足相位平衡的条件下，其反馈量为最大，是三分之一。因此为满足幅值平衡条件，这样与负反馈网络组成的负反馈放大器的放大倍数应为三倍。为起振方便应略大于三倍。由于放大器接成同相比例放大器，放大倍数需满足VFA=1+31RRf，故1RRf 2。为此，线路中设置电位器进行调节。 为了输出波形不失真且起振容易，在负反馈支路中接入...
