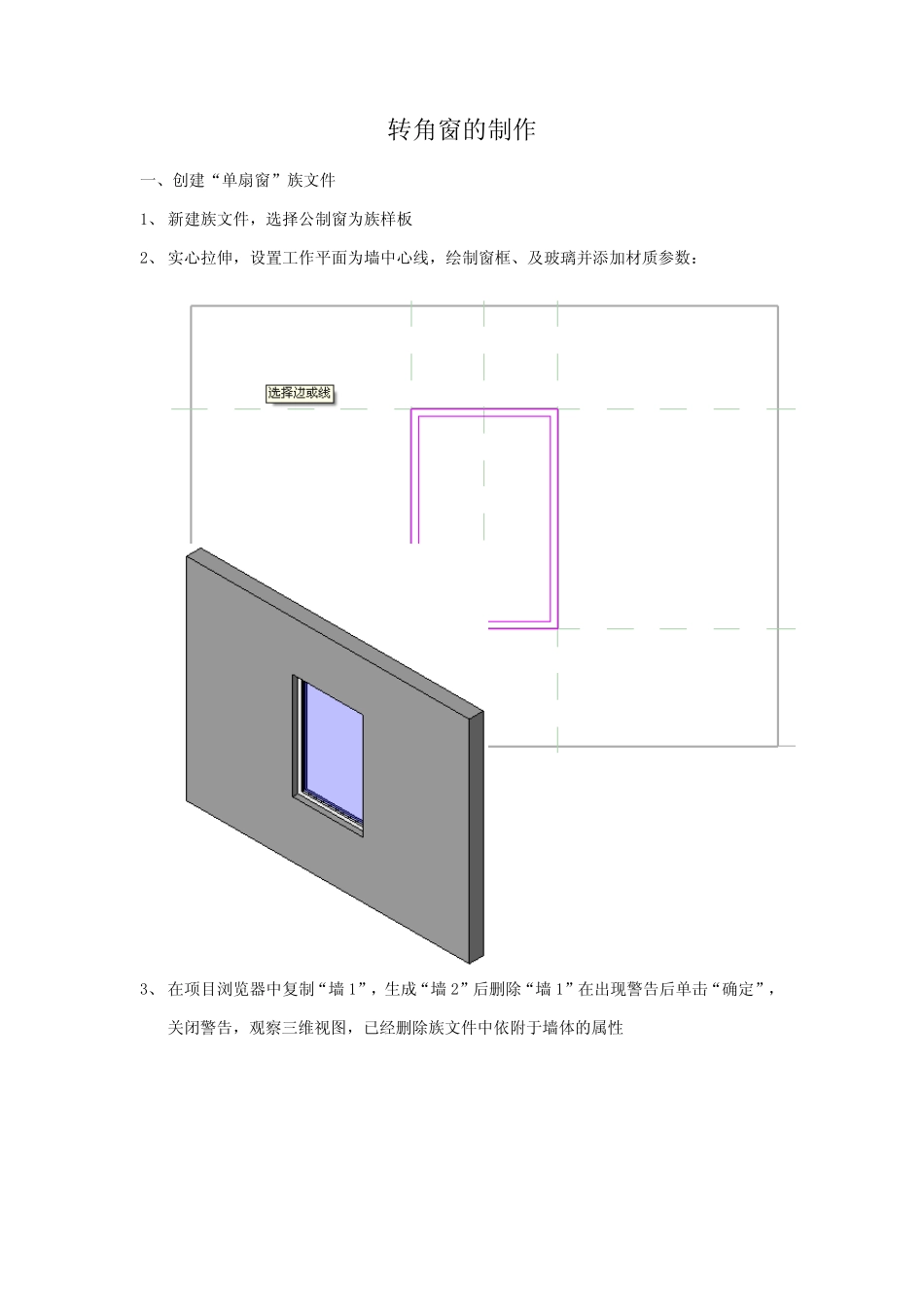

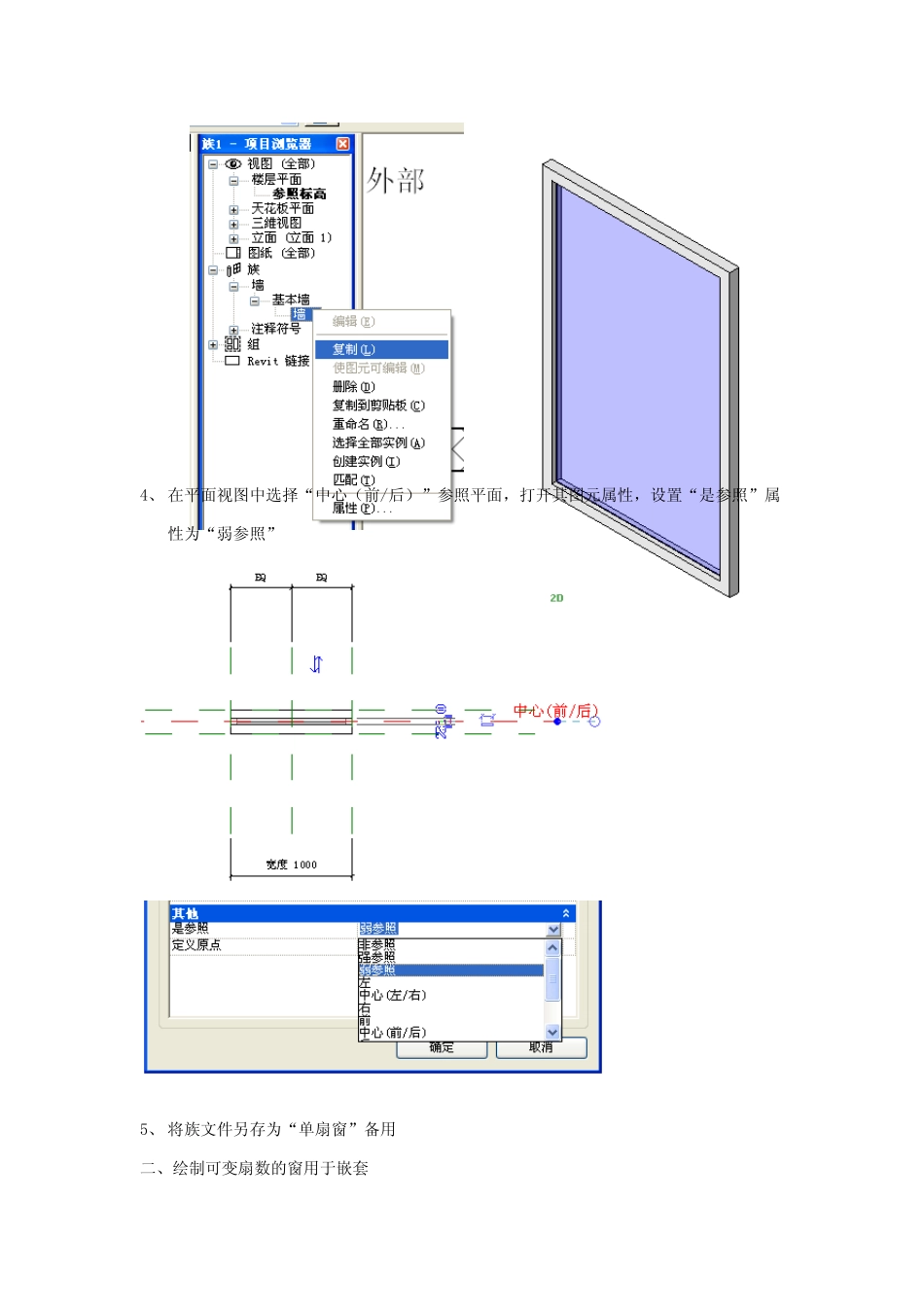

转角窗的制作 一、创建“单扇窗”族文件 1、 新建族文件，选择公制窗为族样板 2、 实心拉伸，设置工作平面为墙中心线，绘制窗框、及玻璃并添加材质参数： 3、 在项目浏览器中复制“墙 1”，生成“墙 2”后删除“墙 1”在出现警告后单击“确定”，关闭警告，观察三维视图，已经删除族文件中依附于墙体的属性 4、 在平面视图中选择“中心（前/后）”参照平面，打开其图元属性，设置“是参照”属性为“弱参照” 5、 将族文件另存为“单扇窗”备用 二、绘制可变扇数的窗用于嵌套 1、新建族文件，选择“公制窗”作为族样板： 2、单击 “构件”，出现提示“项目中未载入构件族。是否要现在载入？”的提示，单击“是”，载入上一步中保存的“单扇窗”族文件。并在平面视图中将单扇窗与当前族文件的中心参照平面对齐，左侧对齐，并在立面视图中与当前族文件窗台对齐。 3、单击设计栏“族类型”，打开“族类型”对话框，单击“添加”按钮 在“参数属性”对话框中填写参数“名称”为“单扇宽度”，选择“参数类型”为“长度”并确定，关闭该对话框 在“族类型”对话框中设置“单扇宽度”参数默认值为“300” 4、选择单扇窗族文件，打开其类型属性对话框，单击窗宽度参数行最后的矩形按钮，在弹出的“关联参数”对话框中选择“单扇宽度”参数，并确定 5、 选择单扇窗族文件，打开其类型属性对话框，单击窗“高度”参数行最后的矩形按钮，在弹出的“关联参数”对话框中选择“高度”参数，并确定。 6、选择单扇窗，使用工具栏“阵列”工具，设置选项栏：确保勾选“成组并关联”“移动到”为 “最后一个”阵列单扇窗。 将阵列的单扇窗左侧与该侧窗框参照平面对齐并锁定。 7、选择阵列的单扇窗，选择出现的阵列数 单击“选项栏”的“标签”后的向下箭头，选择“添加参数”,在弹出的“参数属性”对话框中输入参数“名称”为“窗扇数”并确定。 8、 单击设计栏“族类型”，在“族类型”对话框中的“单扇宽度”参数后的“=”符号后输入公式：“宽度/窗扇数”并确定 观察立面视图，修改“族类型”对话框中的“窗扇数”为“3”并观察立面视图，此时，窗的宽度始终等于单扇窗宽度乘阵列数。 9、 打开“族类型”对话框，单击 “新建”族类型按钮，添加名称为“窗 1”并确定，同样的方法添加族类型“窗 2”，“确定”后关闭“族类型”对话框。 10、在项目浏览器中复制“墙 1”，生成“墙 2”后删除“墙 1”在出现警告后单击“确...
