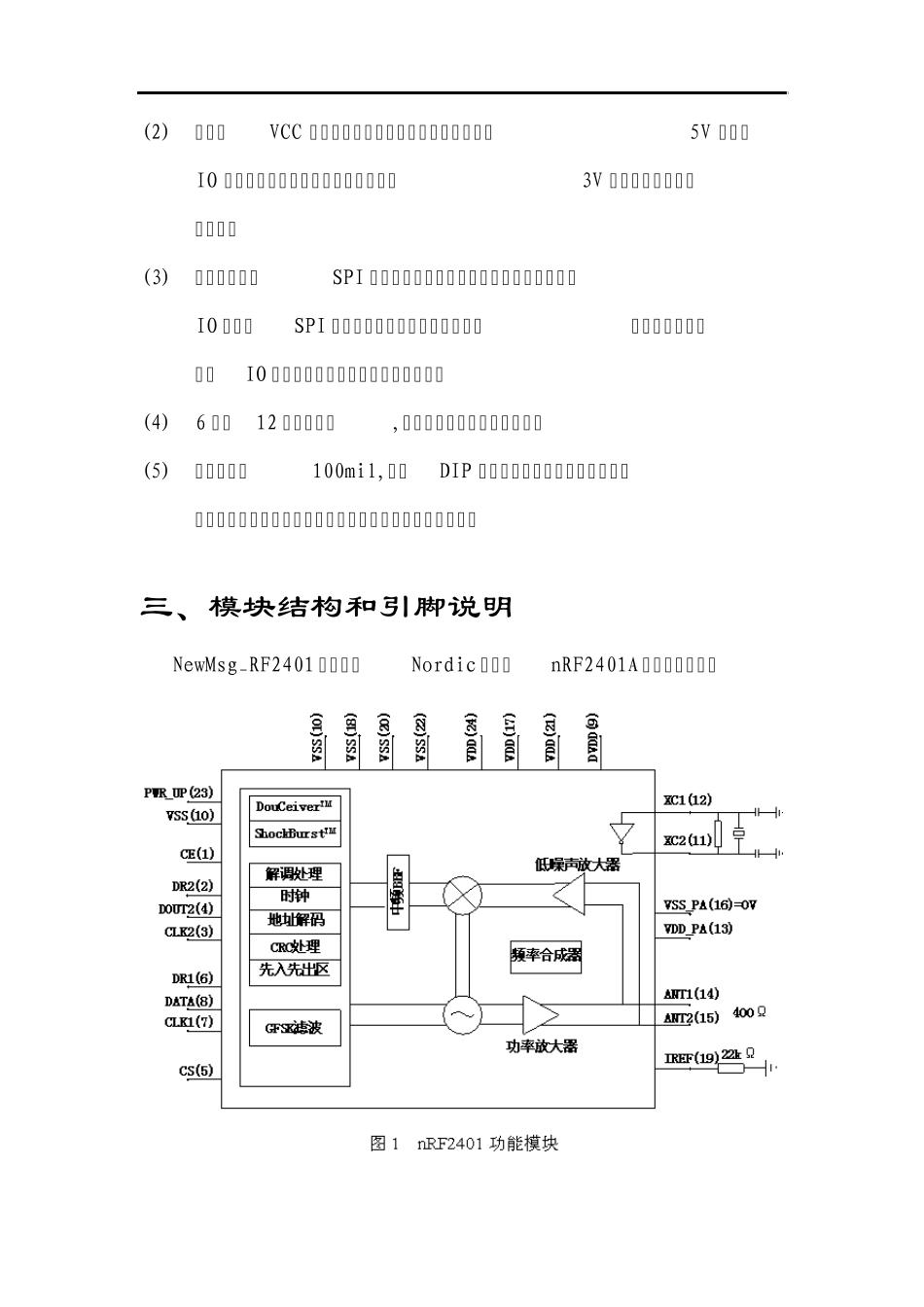

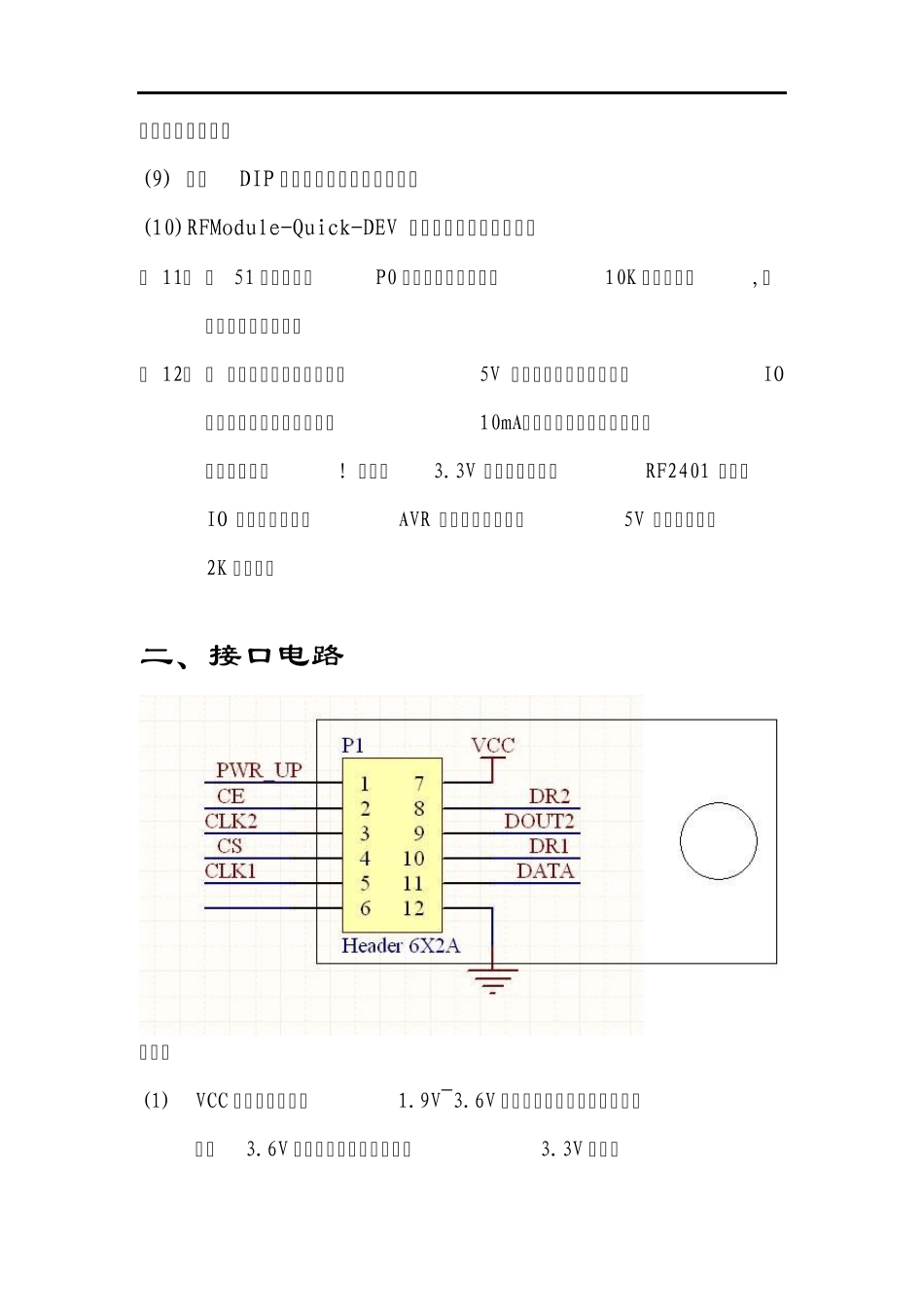

一、模块介绍 NewMsg_RF2401B (尺寸:34mm X 17mm 板厚:1mm) (1) 2.4Ghz 全球开放ISM 频段免许可证使用 (2) 最高工作速率1Mbps,高效GFSK 调制,抗干扰能力强,特别适合工业控制场合 (3) 125 频道,满足多点通信和跳频通信需要 (4) 内置硬件CRC 检错和点对多点通信地址控制 (5) 低功耗1.9 - 3.6V 工作,待机模式下状态仅为1uA (6) 内置2.4Ghz 天线,体积小巧 34mm X 17mm (7) 模块可软件设地址,只有收到本机地址时才会输出数据(提供中断指示),可直接接各种单片机使用,软件编程非常方便 (8) 内置专门稳压电路,使用各种电源包括DC/DC 开关电源均 有很好的通信效果 (9) 标准DIP 间距接口,便于嵌入式应用 (10)RFModule-Quick-DEV 快速开发系统,含开发板 ( 11) 与 51 系列单片机P0 口连接时候,需要加10K 的上拉电阻,与其余口连接不需要。 ( 12) 其 他系列的单片机,如果是5V 的,请参考该系列单片机IO口输出电流大小,如果超过10mA,需要串联电阻分压,否则容易烧毁模块! 如果是3.3V 的,可以直接和RF2401 模块的IO 口线连接。比如AVR 系列单片机如果是5V 的,一般串接2K 的电阻。 二、接口电路 说明: (1) VCC 脚接电压范围为 1.9V~3.6V 之间,不能在这个区间之外,超过3.6V 将会烧毁模块。推荐电压3.3V 左右。 (2) 除电源VCC 和接地端,其余脚都可以直接和普通的5V 单片机IO 口直接相连,无需电平转换。当然对3V 左右的单片机更加适用了。 (3) 硬件上面没有SPI 的单片机也可以控制本模块,用普通单片机IO 口模拟SPI 不需要单片机真正的串口介入,只需要普通的单片机IO 口就可以了,当然用串口也可以了。 (4) 6 脚,12 脚为接地脚,需要和母板的逻辑地连接起来 (5) 排针间距为100mil,标准DIP 插针,如果需要其他封装接口,比如密脚插针,或者其他形式的接口,可以联系我们定做。 三、模块结构和引脚说明 NewMsg_RF2401 模块使用Nordic 公司的nRF2401A 芯片开发而成。 四、工作方式 NewMsg_RF2401 有工作模式有四种: 收发模式 配置模式 空闲模式 关机模式 工作模式由PWR_UP 、 CE、 TX_EN 和 CS 三个引脚决定,详见下表。 4.1 收发模式 收发模式有ShockBurstTM 收发模式和直接收发模式两种,收发模式由器件配置字决定,具体配置将在器件配置部分详细介绍。 4.1.1 ShockBurstTM 收发模式 ShockBurstTM 收发模式下,使...
