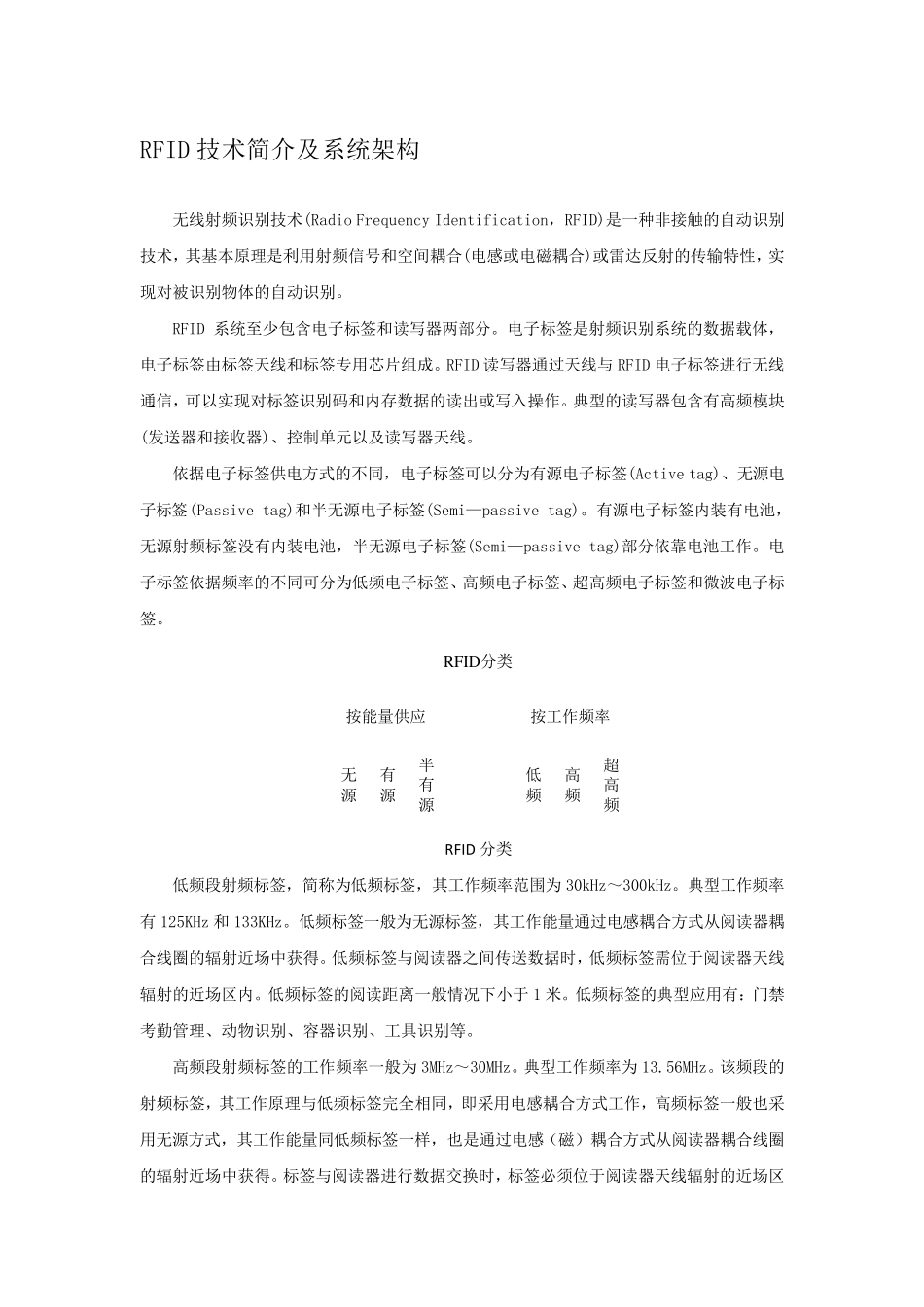

RFID 技术简介及系统架构 无线射频识别技术(Radio Frequency Identification，RFID)是一种非接触的自动识别技术，其基本原理是利用射频信号和空间耦合(电感或电磁耦合)或雷达反射的传输特性，实现对被识别物体的自动识别。 RFID 系统至少包含电子标签和读写器两部分。电子标签是射频识别系统的数据载体，电子标签由标签天线和标签专用芯片组成。RFID 读写器通过天线与RFID 电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。典型的读写器包含有高频模块(发送器和接收器)、控制单元以及读写器天线。 依据电子标签供电方式的不同，电子标签可以分为有源电子标签(Active tag)、无源电子标签(Passive tag)和半无源电子标签(Semi—passive tag)。有源电子标签内装有电池，无源射频标签没有内装电池，半无源电子标签(Semi—passive tag)部分依靠电池工作。电子标签依据频率的不同可分为低频电子标签、高频电子标签、超高频电子标签和微波电子标签。 R FID分类按能量供应按工作频率有源无源半有源高频低频超高频 R FID 分类 低频段射频标签，简称为低频标签，其工作频率范围为30kHz～300kHz。典型工作频率有125KHz 和133KHz。低频标签一般为无源标签，其工作能量通过电感耦合方式从阅读器耦合线圈的辐射近场中获得。低频标签与阅读器之间传送数据时，低频标签需位于阅读器天线辐射的近场区内。低频标签的阅读距离一般情况下小于1 米 。低频标签的典型应用有： 门 禁考 勤 管 理、动物识别、容 器识别、工具 识别等 。 高频段射频标签的工作频率一般为3MHz～30MHz。典型工作频率为13.56MHz。该 频段的射频标签，其工作原理与低频标签完 全 相 同，即 采 用电感耦合方式工作，高频标签一般也 采用无源方式，其工作能量同低频标签一样 ，也 是通过电感（ 磁） 耦合方式从阅读器耦合线圈的辐射近场中获得。标签与阅读器进行数据交 换 时，标签必 须 位于阅读器天线辐射的近场区内，广泛应用于电子票证、电子身份证、小区物业管理、门禁管理系统等。 超高频与微波频段的射频标签简称超高频射频标签，其典型工作频率有 433.92MHz（有源）、862MHz～928MHz、2.45GHz（有源）、5.8GHz（有源）。工作时，862MHz～928MHz 射频标签位于阅读器天线辐射场的远区场内，标签与阅读器之间的耦合方式为电磁耦合方式。阅读器天线辐射场为无源标签提供射频能量，将有源标签唤醒。相应的射频识别系统...
