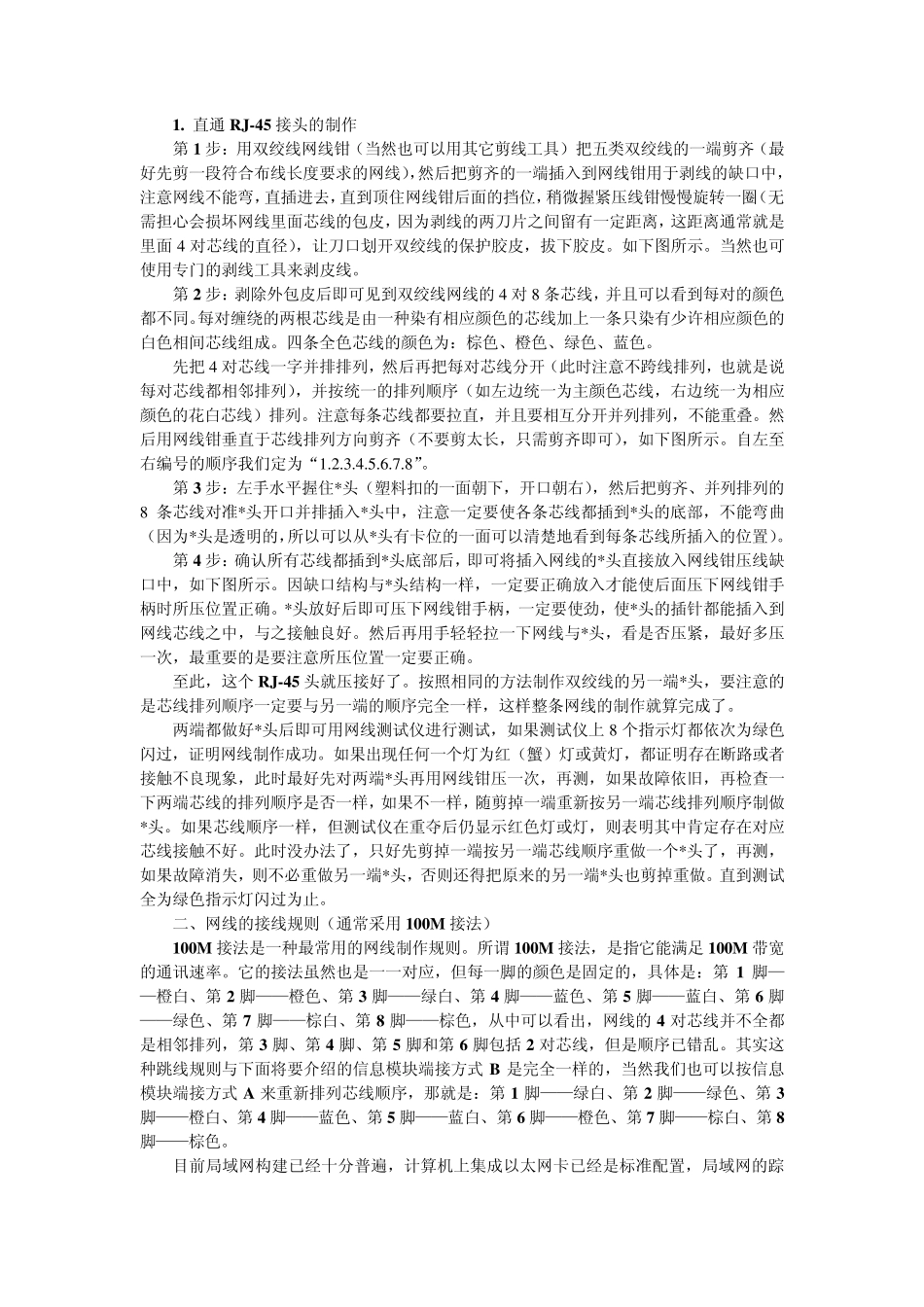

双绞线的制作方法 接线标准,其中双绞线的制作方式有两种国际标准,分别为EIA/T IA568A 以及EIA/T IA568B。而双绞线的连接方法也主要有两种,分别为直通线缆以及交叉线缆。简单地说,直通线缆就是*头两端都同时采用T 568A 标准或者T 568B 的接法,而交叉线缆则是*头一端采用T 586A的标准制作,而另一端则采用T 568B 标准制作,即A*头的1、2 对应 B*头的3、6,而A*头的3、6 对应 B*头的1、2。 T 568A 标准描述的线序从左到右依次为: T 568B 标准描述的线序从左到右依次为: 而在什么情况该做成直通线缆,而交叉线缆又该用在什么场合呢?接下来,简单列举一下。 1. 直通 RJ-45 接头的制作 第 1 步:用双绞线网线钳(当然也可以用其它剪线工具)把五类双绞线的一端剪齐(最好先剪一段符合布线长度要求的网线),然后把剪齐的一端插入到网线钳用于剥线的缺口中,注意网线不能弯,直插进去,直到顶住网线钳后面的挡位,稍微握紧压线钳慢慢旋转一圈(无需担心会损坏网线里面芯线的包皮,因为剥线的两刀片之间留有一定距离,这距离通常就是里面 4 对芯线的直径),让刀口划开双绞线的保护胶皮,拔下胶皮。如下图所示。当然也可使用专门的剥线工具来剥皮线。 第 2 步:剥除外包皮后即可见到双绞线网线的 4 对 8 条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。 先把 4 对芯线一字并排排列,然后再把每对芯线分开(此时注意不跨线排列,也就是说每对芯线都相邻排列),并按统一的排列顺序(如左边统一为主颜色芯线,右边统一为相应颜色的花白芯线)排列。注意每条芯线都要拉直,并且要相互分开并列排列,不能重叠。然后用网线钳垂直于芯线排列方向剪齐(不要剪太长,只需剪齐即可),如下图所示。自左至右编号的顺序我们定为“1 .2 .3 .4 .5 .6 .7 .8 ”。 第 3 步:左手水平握住*头(塑料扣的一面朝下,开口朝右),然后把剪齐、并列排列的8 条芯线对准*头开口并排插入*头中,注意一定要使各条芯线都插到*头的底部,不能弯曲(因为*头是透明的,所以可以从*头有卡位的一面可以清楚地看到每条芯线所插入的位置)。 第 4 步:确认所有芯线都插到*头底部后,即可将插入网线的*头直接放入网线钳压线缺口中,如下图所示。因缺口结构与*头结构一样,一定要正确放...
