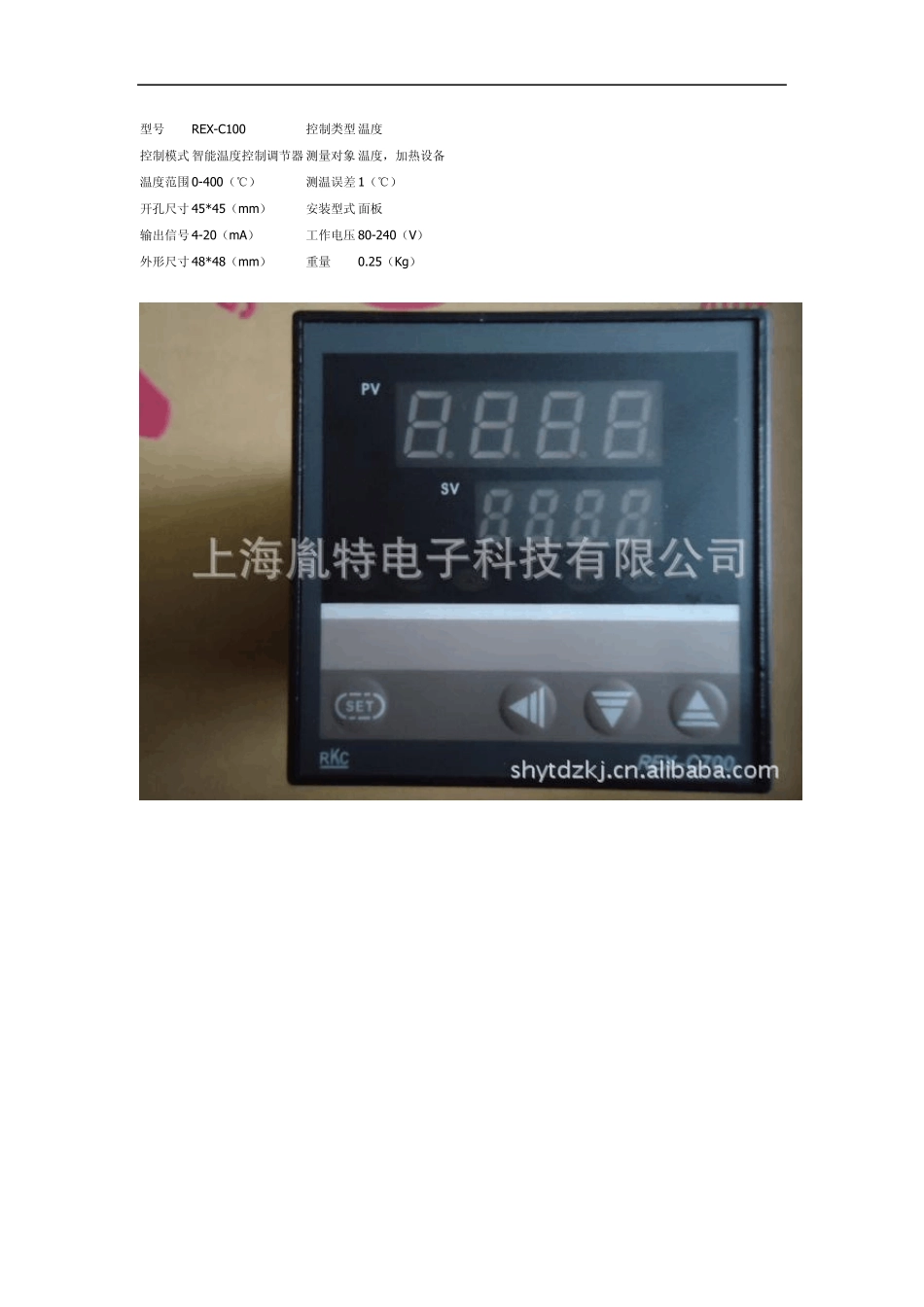

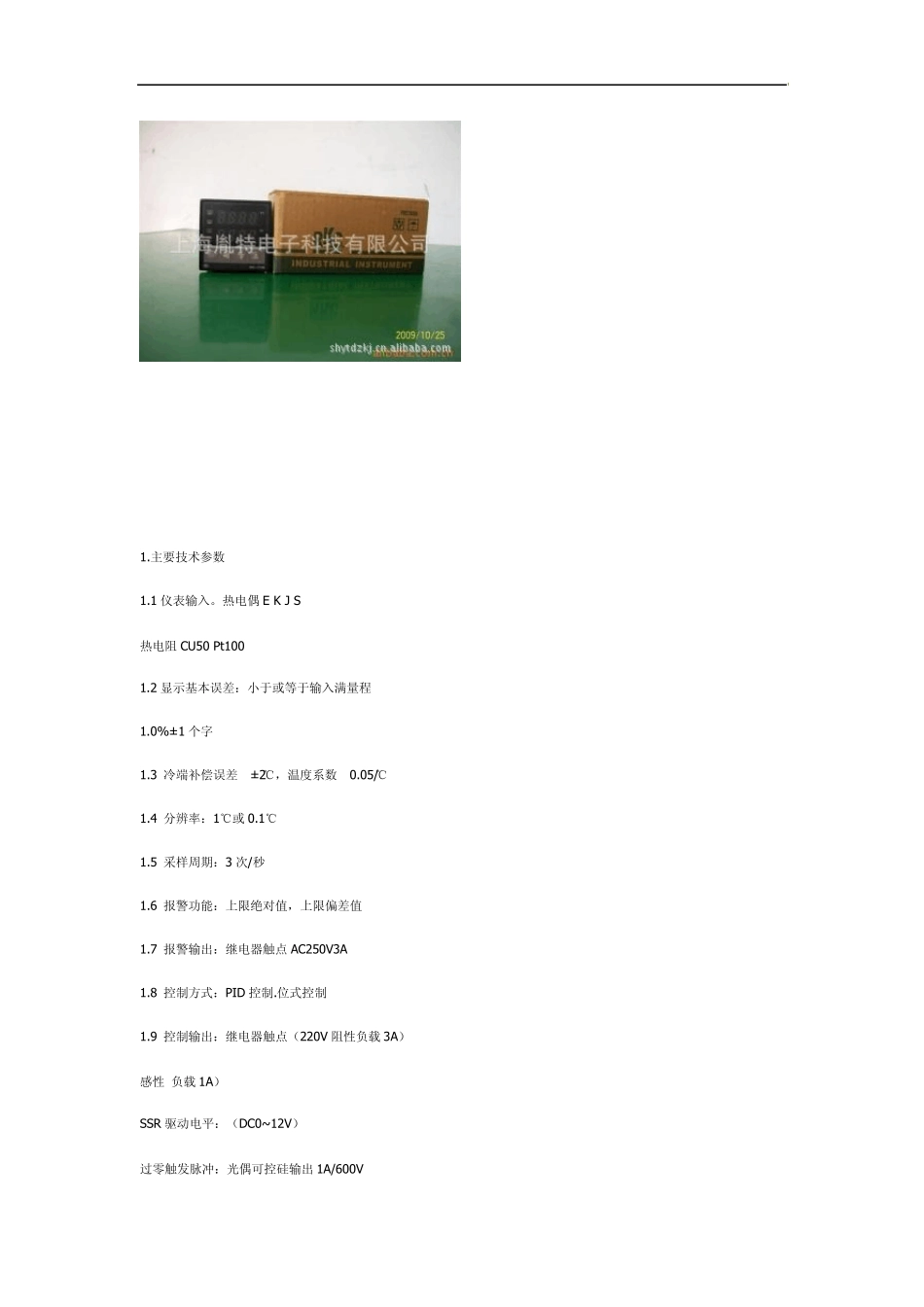

型号 REX-C100 控制类型 温度 控制模式 智能温度控制调节器 测量对象 温度，加热设备 温度范围 0-400（℃） 测温误差 1（℃） 开孔尺寸 45*45（m m ） 安装型式 面板 输出信号 4-20（m A） 工作电压 80-240（V） 外形尺寸 48*48（m m ） 重量 0.25（Kg） 1.主要技术参数 1.1 仪表输入。热电偶E K J S 热电阻CU50 Pt100 1.2 显示基本误差：小于或等于输入满量程 1.0%±1 个字 1.3 冷端补偿误差≤±2℃，温度系数≤0.05/℃ 1.4 分辨率：1℃或0.1℃ 1.5 采样周期：3 次/秒 1.6 报警功能：上限绝对值，上限偏差值 1.7 报警输出：继电器触点 AC250V3A 1.8 控制方式：PID 控制.位式控制 1.9 控制输出：继电器触点（220V 阻性负载 3A） 感性 负载 1A） SSR 驱动电平：（DC0~12V） 过零触发脉冲：光偶可控硅输出 1A/600V 1.10 工作电源：AC220V±10% 50HZ/60HZ 功耗≤3W 1.11 工作环境：环境温度0~50℃，湿度45%~85% ，无腐 蚀性及无强电磁干扰场合。 2.设定值（SV）显示器（绿） *显示设定值 *显示参数内容 *控制回路异常表示 3 指示灯 *自整定指示灯（AT）绿 自整定工作时灯亮 *控制输出指示（OUT）绿 控制输出时灯亮 *第一报警指示灯（AL1） 上限报警输出时灯亮 4.功能键盘 SET *SV 设定：按一下 SET 键，SV 个位 闪烁（PV 显示内容不变）可用其 余三键 修改数据 *按住 SET 键 5 秒，即可进入参数层。 5.移位键 在参数设定状态下，作移位键 6.减数键 在参数设定状态下，作减数键 7.加数键 在参数设定状态下，作加数键 例：仪表完整型号为：REX-C100 K 0～400℃ 其具体功能含义是：面板尺寸为48×48mm，PID 控 制继电器输出，配用 K 分度号热电偶，量程 0～400℃， 带上限绝对值报警的智能多功能仪表。 < 附件 > 安装支架2 套，说明书一份 主要特点： 热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置； 软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS； 模糊理论结合传统PID 方法，控制快速平稳，先进的整定方案； 输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。另附二路可定义的报警点输出。 R K C 温控器主要技术指标 ·输入：各种热电偶（TC）、热电阻（RTD）标准电流电压信号（见输入类型表）； ·基本误差：输入满量程的± 0.5%±...
