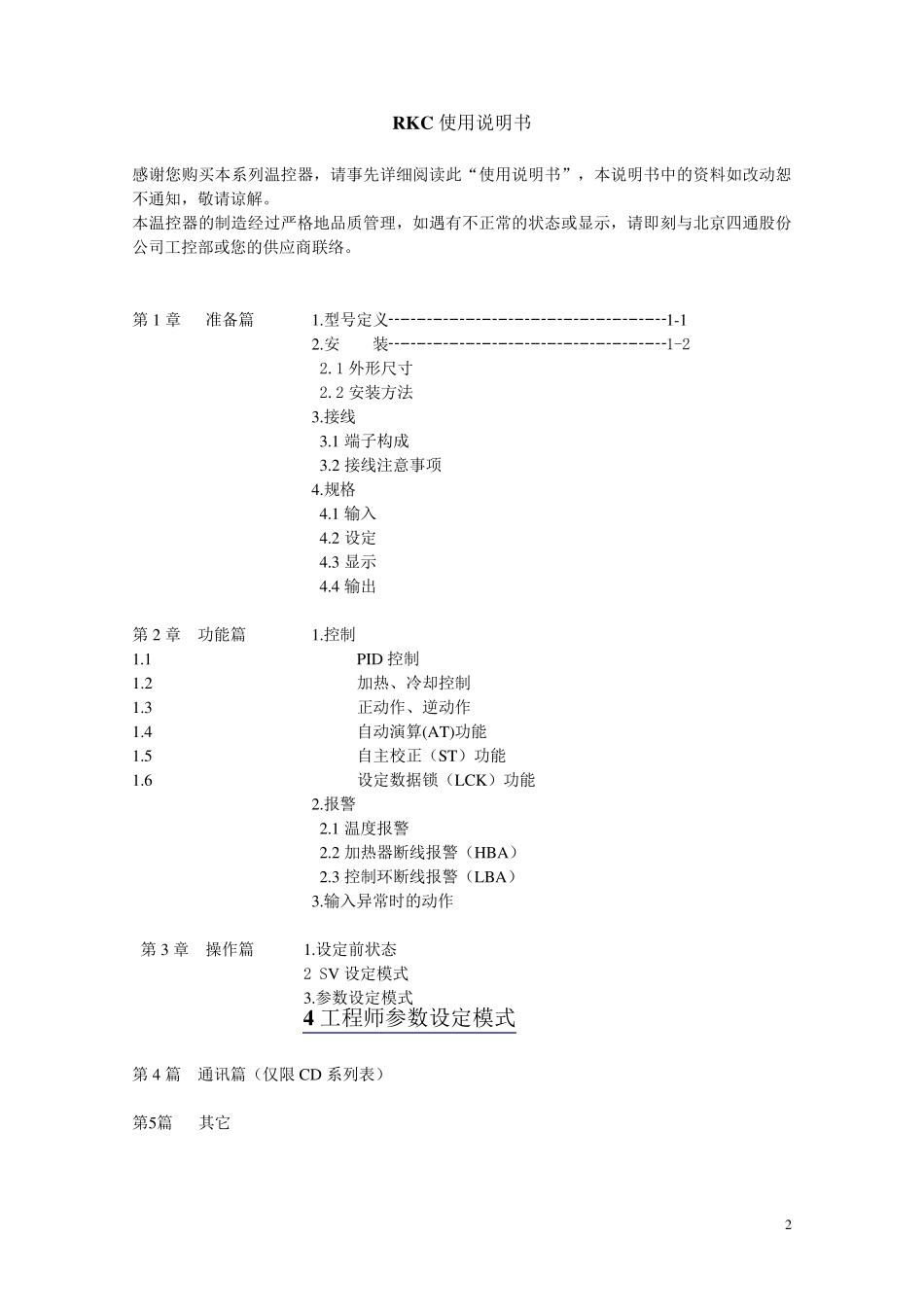

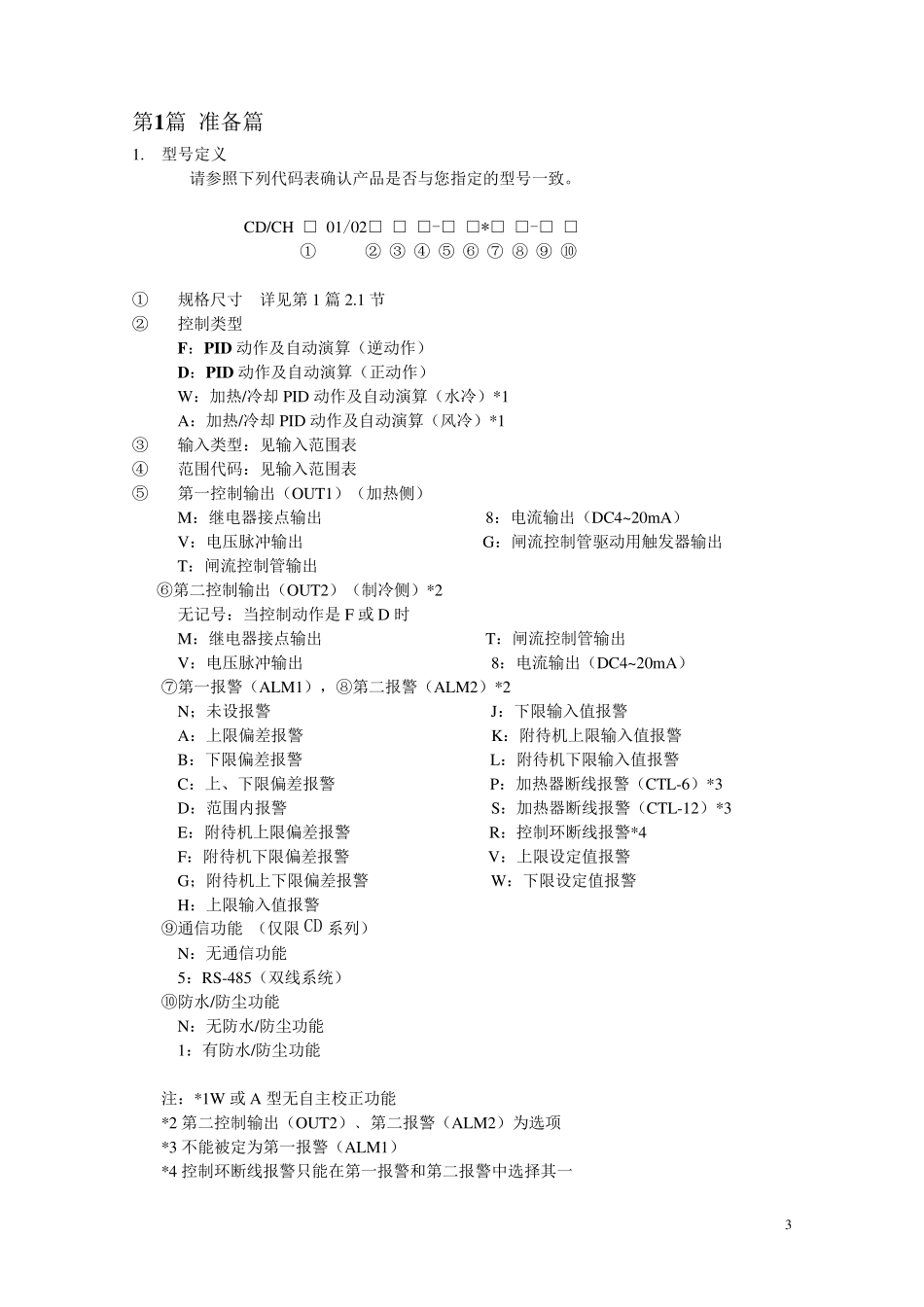

1 R K C 使 用 说 明 书 仲克飞 2 RKC 使用说明书 感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。 本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。 第 1 章 准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-1 2.安 装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2 2.1 外形尺寸 2.2 安装方法 3.接线 3.1 端子构成 3.2 接线注意事项 4.规格 4.1 输入 4.2 设定 4.3 显示 4.4 输出 第 2 章 功能篇 1.控制 1.1 PID 控制 1.2 加热、冷却控制 1.3 正动作、逆动作 1.4 自动演算(AT)功能 1.5 自主校正（ST）功能 1.6 设定数据锁（LCK）功能 2.报警 2.1 温度报警 2.2 加热器断线报警（HBA） 2.3 控制环断线报警（LBA） 3.输入异常时的动作 第 3 章 操作篇 1.设定前状态 2 SV 设定模式 3.参数设定模式 4 工程师参数设定模式 第 4 篇 通讯篇（仅限 CD 系列表） 第5篇 其它 3 第1篇 准备篇 1. 型号定义 请参照下列代码表确认产品是否与您指定的型号一致。 CD/CH □ 01/02□ □ □-□ □*□ □-□ □ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ① 规格尺寸 详见第1 篇2.1 节 ② 控制类型 F：P ID 动作及自动演算（逆动作） D：P ID 动作及自动演算（正动作） W：加热/冷却 PID 动作及自动演算（水冷）*1 A：加热/冷却 PID 动作及自动演算（风冷）*1 ③ 输入类型：见输入范围表 ④ 范围代码：见输入范围表 ⑤ 第一控制输出（OUT1）（加热侧） M：继电器接点输出 8：电流输出（DC4~20mA） V：电压脉冲输出 G：闸流控制管驱动用触发器输出 T：闸流控制管输出 ⑥第二控制输出（OUT2）（制冷侧）*2 无记号：当控制动作是F 或 D 时 M：继电器接点输出 T：闸流控制管输出 V：电压脉冲输出 8：电流输出（DC4~20mA） ⑦第一报警（ALM1），⑧第二报警（ALM2）*2 N；未设报警 J：下限输入值报警 A：上限偏差报警 K：附待机上限输入值报警 B：下限偏差报警 L：附待机下限输入值报警 C：上、下限偏差报警 P：加热器断线报警（CTL-6）*3 D：范围内报警 S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警 R：控制环断线报警*4 F：附待机下限偏差报警 V：上限设定值报警 G；附待机上...
