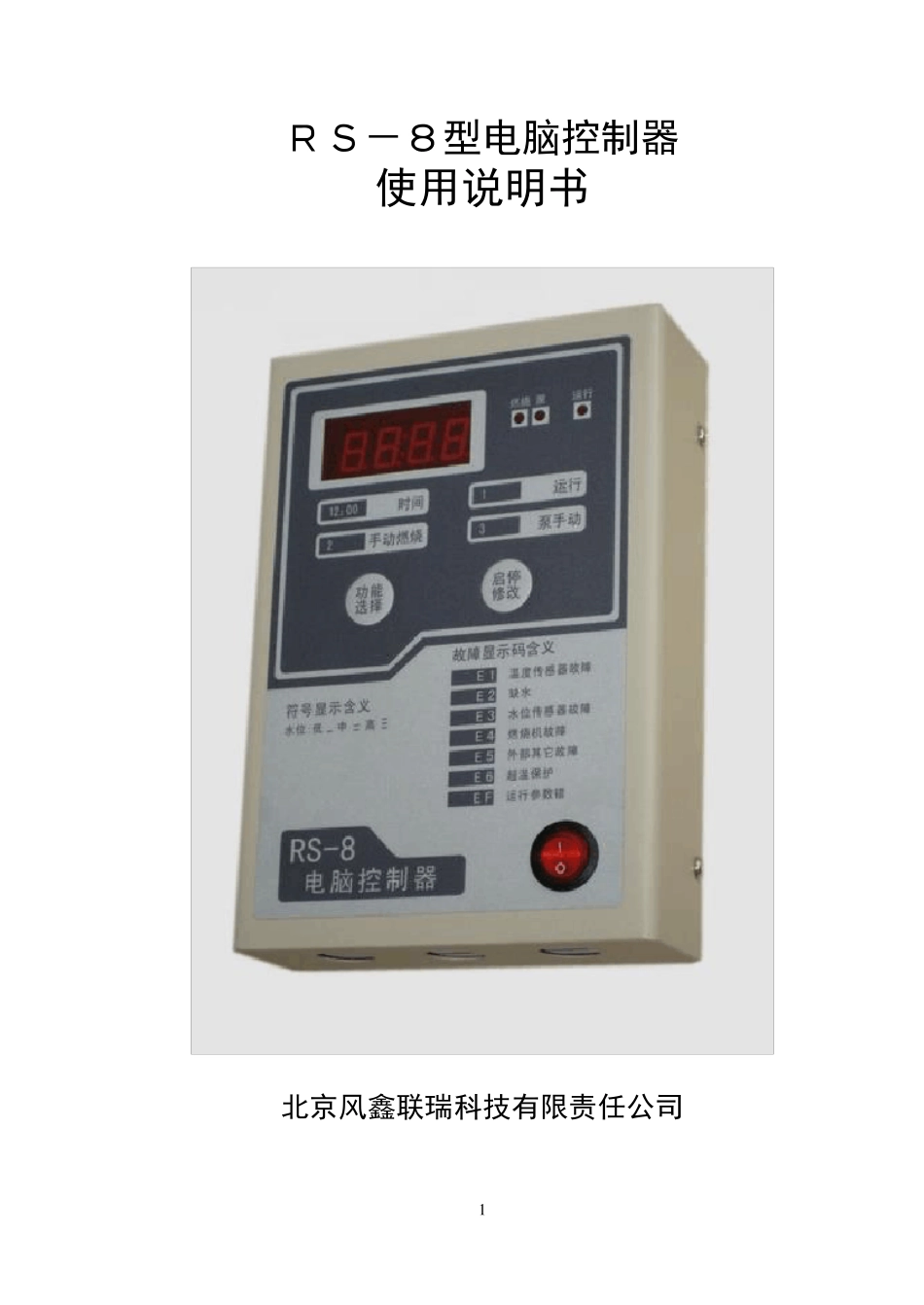

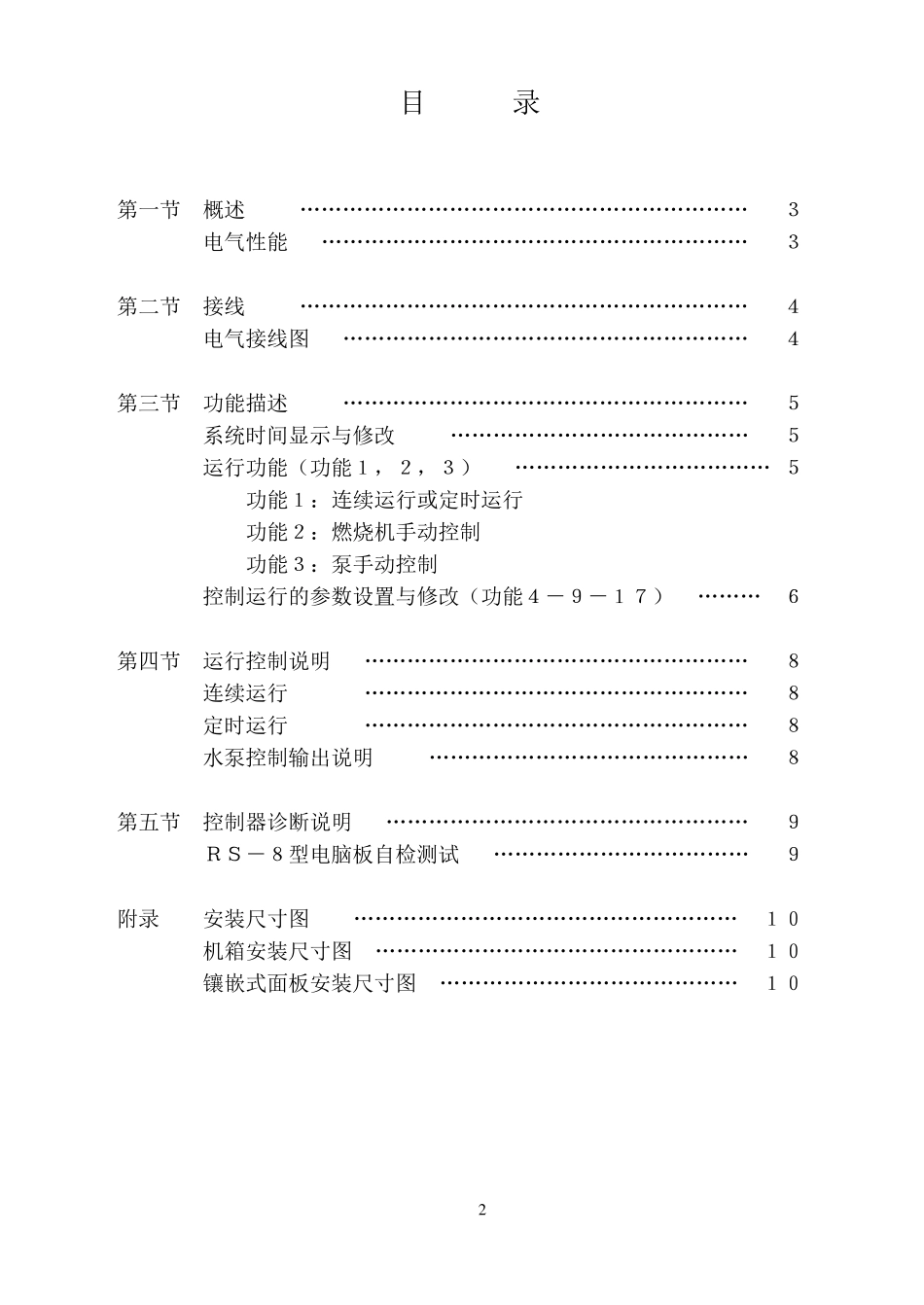

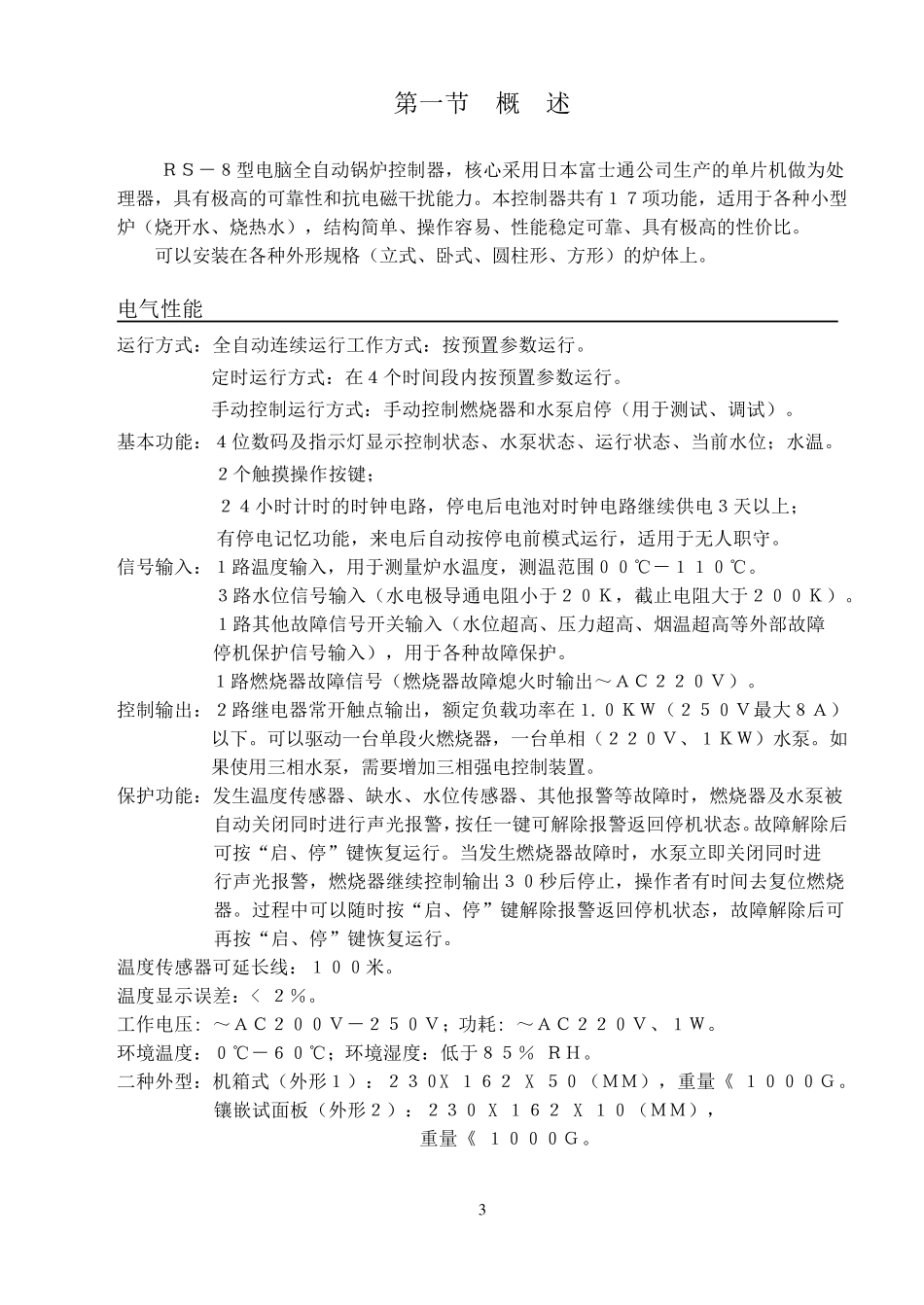

1 ＲＳ－８型电脑控制器 使用说明书 北京风鑫联瑞科技有限责任公司 2 目 录 第一节 概述 ……………………………………………………… ３ 电气性能 …………………………………………………… ３ 第二节 接线 ……………………………………………………… ４ 电气接线图 ………………………………………………… ４ 第三节 功能描述 ………………………………………………… ５ 系统时间显示与修改 …………………………………… ５ 运行功能（功能１，２，３） ……………………………… ５ 功能１：连续运行或定时运行 功能２：燃烧机手动控制 功能３：泵手动控制 控制运行的参数设置与修改（功能４－９－１７） ……… ６ 第四节 运行控制说明 ……………………………………………… ８ 连续运行 ……………………………………………… ８ 定时运行 ……………………………………………… ８ 水泵控制输出说明 ……………………………………… ８ 第五节 控制器诊断说明 …………………………………………… ９ ＲＳ－８型电脑板自检测试 ……………………………… ９ 附录 安装尺寸图 ……………………………………………… １０ 机箱安装尺寸图 …………………………………………… １０ 镶嵌式面板安装尺寸图 …………………………………… １０ 3 第 一 节 概 述 Ｒ Ｓ － ８ 型 电 脑 全 自 动 锅 炉 控 制 器 ， 核 心 采 用 日 本 富 士 通 公 司 生 产 的 单 片 机 做 为 处理 器 ， 具 有 极 高 的 可 靠 性 和 抗 电 磁 干 扰 能 力 。 本 控 制 器 共 有 １ ７ 项 功 能 ， 适 用 于 各 种 小 型炉 （ 烧 开 水 、 烧 热 水 ） ， 结 构 简 单 、 操 作 容 易 、 性 能 稳 定 可 靠 、 具 有 极 高 的 性 价 比 。 可 以 安 装 在 各 种 外 形 规 格 （ 立 式 、 卧 式 、 圆 柱 形 、 方 形 ） 的 炉 体 上 。 电 气 性 能 运 行 方 式 ： 全 自 动 连 续 运 行 工 作 方 式 ： 按 预 置 参 数 运 行 。 定 时 运 行 方 式 ： 在 ４ 个 时 间 段 内 按 预 置 参 数 运 行 。 手 动 控 制 运 行 方 式 ： 手 动 控 制 燃 烧 器 和 ...
