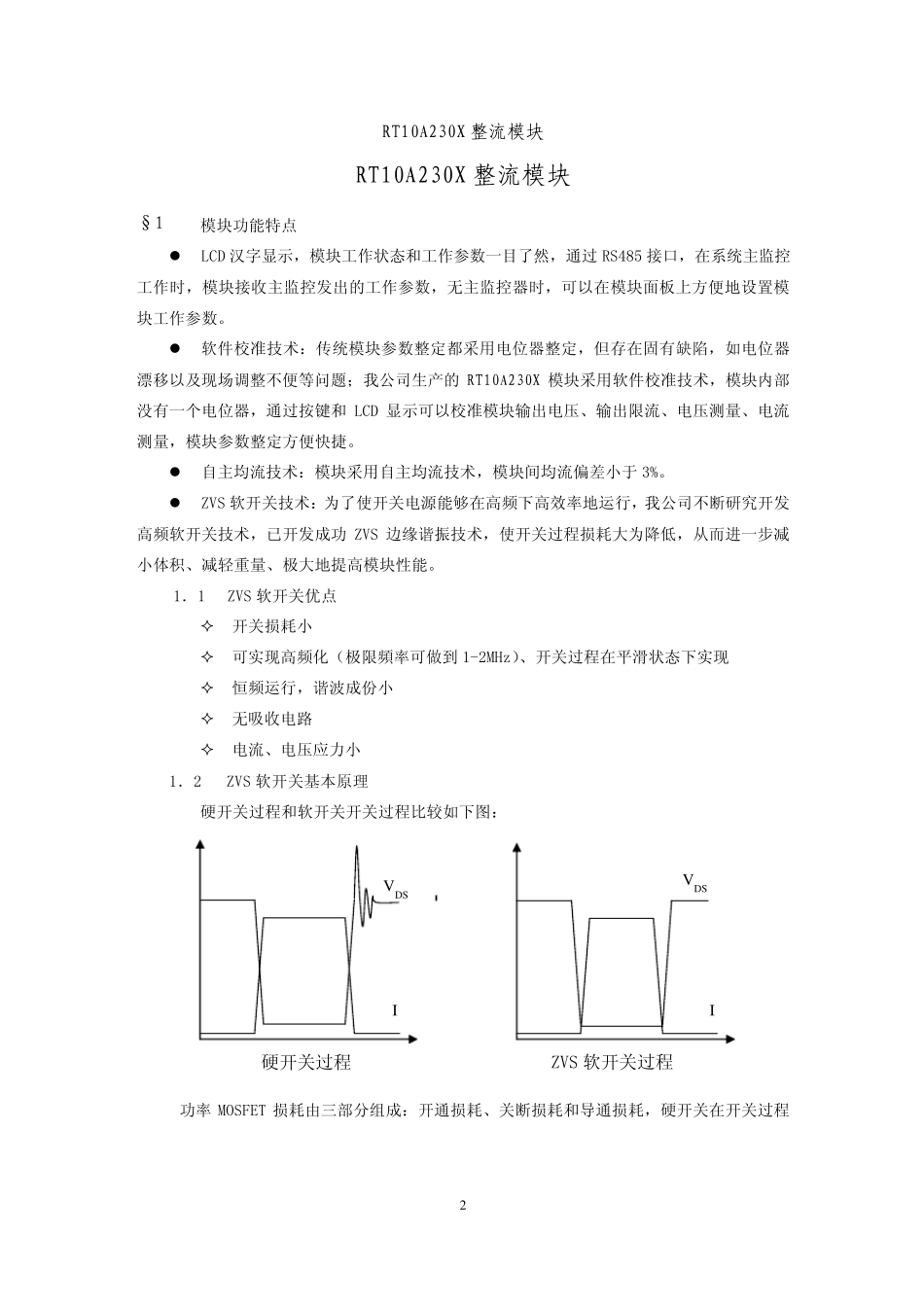

润海通科技 RT10A230X 整流模块 用户手册 深 圳 市 润 海 通 科 技 有 限 公 司 电力智能高频开关电源模块 RT10A230X 整流模块 1 目 录 1. 模块功能特点…………………………………………………… 1 2. 模块技术指标…………………………………………………… 2 3. 模块工作原理…………………………………………………… 3 4. 模块外形特点…………………………………………………… 4 5. 模块功能说明…………………………………………………… 5 6. 显示说明………………………………………………………… 6 7. 操作流程………………………………………………………… 8 8. 操作说明………………………………………………………… 8 9. 模块外形及安装图……………………………………………… 9 RT10A230X 整流模块 2 RT10A230X 整流模块 §1 模块功能特点 l LCD 汉字显示，模块工作状态和工作参数一目了然，通过 RS485 接口，在系统主监控工作时，模块接收主监控发出的工作参数，无主监控器时，可以在模块面板上方便地设置模块工作参数。 l 软件校准技术：传统模块参数整定都采用电位器整定，但存在固有缺陷，如电位器漂移以及现场调整不便等问题；我公司生产的 RT10A230X 模块采用软件校准技术，模块内部没有一个电位器，通过按键和 LCD 显示可以校准模块输出电压、输出限流、电压测量、电流测量，模块参数整定方便快捷。 l 自主均流技术：模块采用自主均流技术，模块间均流偏差小于 3%。 l ZVS 软开关技术：为了使开关电源能够在高频下高效率地运行，我公司不断研究开发高频软开关技术，已开发成功 ZVS 边缘谐振技术，使开关过程损耗大为降低，从而进一步减小体积、减轻重量、极大地提高模块性能。 1．1 ZVS 软开关优点 ² 开关损耗小 ² 可实现高频化（极限頻率可做到1-2MHz）、开关过程在平 滑 状态下实现 ² 恒 频运行，谐波 成份 小 ² 无吸 收电路 ² 电流、电压应 力 小 1．2 ZVS 软开关基 本 原 理 硬 开关过程和软开关开关过程比 较 如下图 ： 功率 MOSFET 损耗由 三 部分 组 成：开通损耗、关断损耗和导 通损耗，硬 开关在开关过程V DS I V DS I 硬 开关过程 ZVS 软开关过程 RT10A230X 整流模块 3 中电压和电流同时变化，即存在高压大电流的状态，此时损耗很大，一般需要加吸收电路减小开关损耗...
