RTC硬件电路参考VIP免费

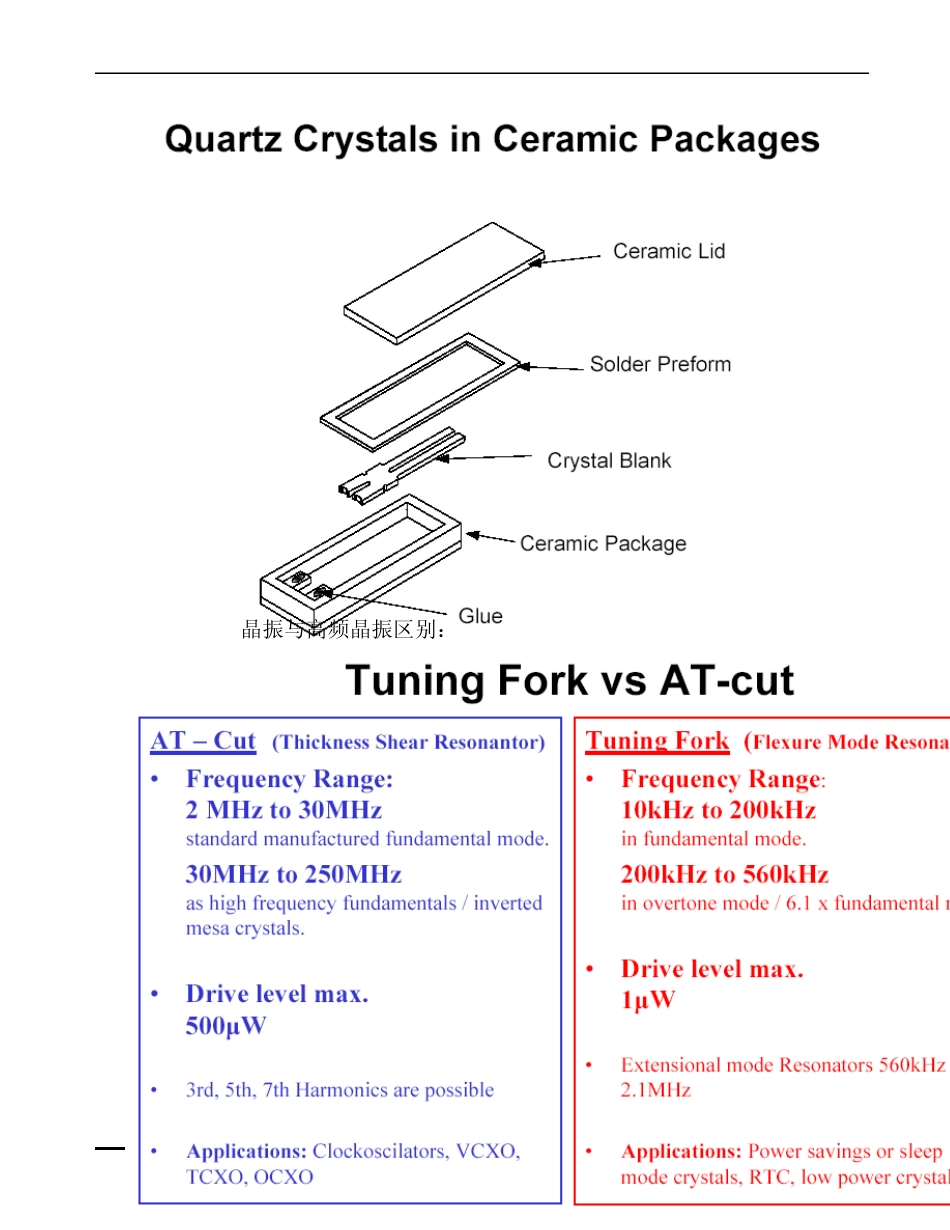

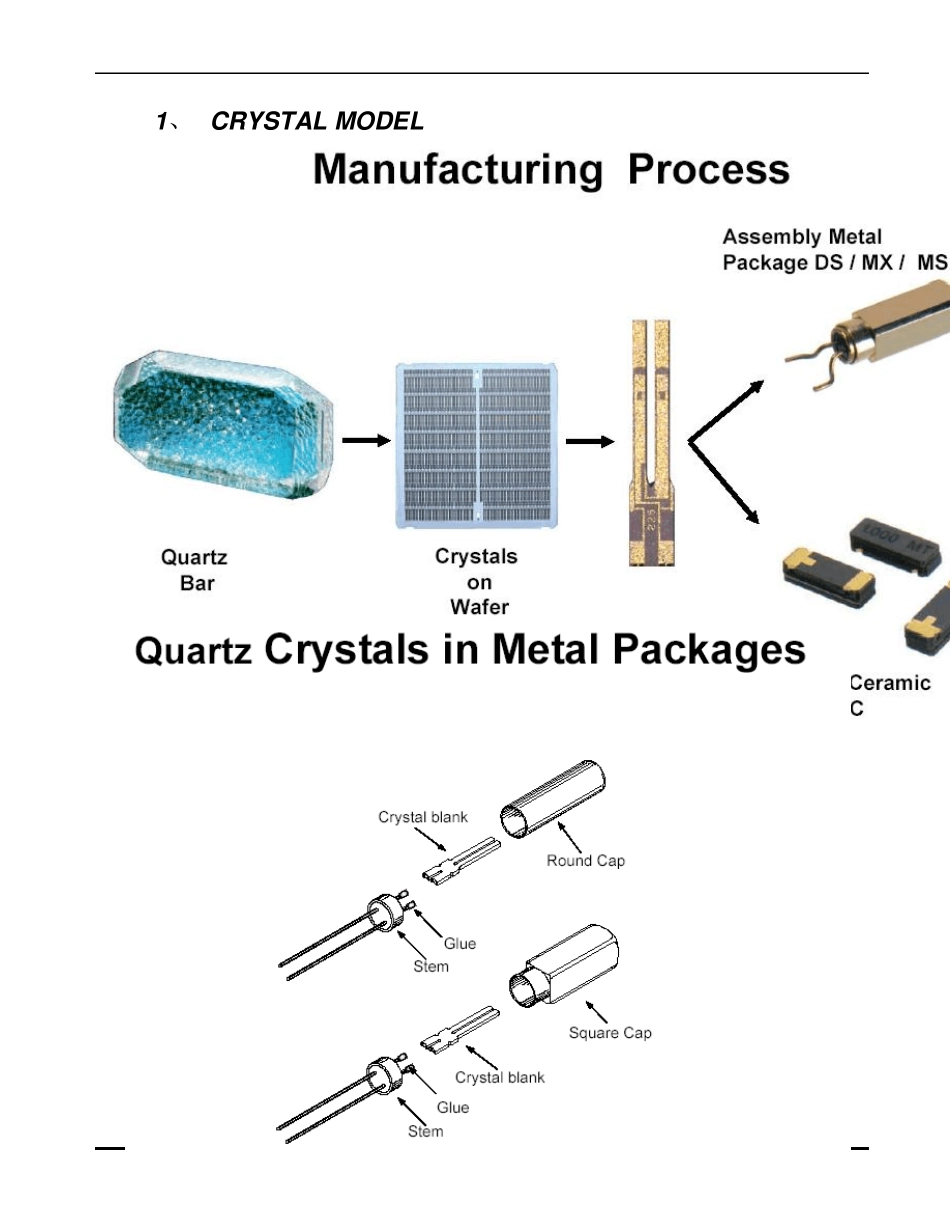

目录 1、CRYSTAL MODEL 2、RTC振荡电路 3、CL对频率的影响 4、驱动能力 5、相位关系 6、197KHZ的抑制 7、误差分析 8、layout * check list 第2 页 共1 7 页 3 /2 8 /2 0 1 3 1、 CRYSTAL MODEL 第3 页 共1 7 页 3 /2 8 /2 0 1 3 32K晶振与高频晶振区别： 第4 页 共1 7 页 3 /2 8 /2 0 1 3 通过等效电路知道32K的音插型晶体其实是存在两个谐振频率，一个是32K，另一个是197K。但厂家开始时没有提供上面的等效电路，而是只说明存在一个32K的谐振点。在SC6600D上很容易出现197KHZ，一直怀疑是否芯片造成的。通过用下面的测试，验证了在没有芯片的前提下RTC电路的频率响应，发现电路出现两个谐振点。后来与厂商沟通后，他们才给了更为详细的等效电路。当然也并不是和芯片完全没关系，因为D芯片的驱动能力加强了，所以它的输出电阻变小了，它的影响在第6节中解释。 2、RTC振荡电路 第5 页 共1 7 页 3 /2 8 /2 0 1 3 振荡电路在进入稳定振荡的情况下，其振荡条件为  FA=1 (1) 式（1）的复数可进一步用模和相角表示为 1)(FAFAjjjeFAeFeA 将模与相角分开，则有 1 FA （2） ),3,2,1,0(2nnFA 第6 页 共1 7 页 3 /2 8 /2 0 1 3 3、CL对频率的影响 CL ={C1 C2 / (C1 + C2)} + CS + CIC 注：CS ： Stray capacitance, C1C： IC’s input/output capacitance CL ： Load capacitance, C1 = C2 = Capacitor which is connected. 频率的计算： 第7 页 共1 7 页 3 /2 8 /2 0 1 3 Pulling sensitivity The sensitivity of the working frequency to small changes in CL is given by: This formula shows the direct dependence of “S“ to C1. For high frequency crystals of fundamental modes “S“ can be higher than -20 ppm/pF especially for low CL values . For high over-tone orders the sensitivity is lower than for fundamental mode units, because of much lower typical C1 values. 上图可以看到不同的CL规定值（通常典型值为7pf、9pf、12.5pf），对应的频率变化灵敏度是不同的。小CL值时相同的dCL影响频率可变范围要大，大CL值则相反。很显然如果我们的芯片驱动能力允...
