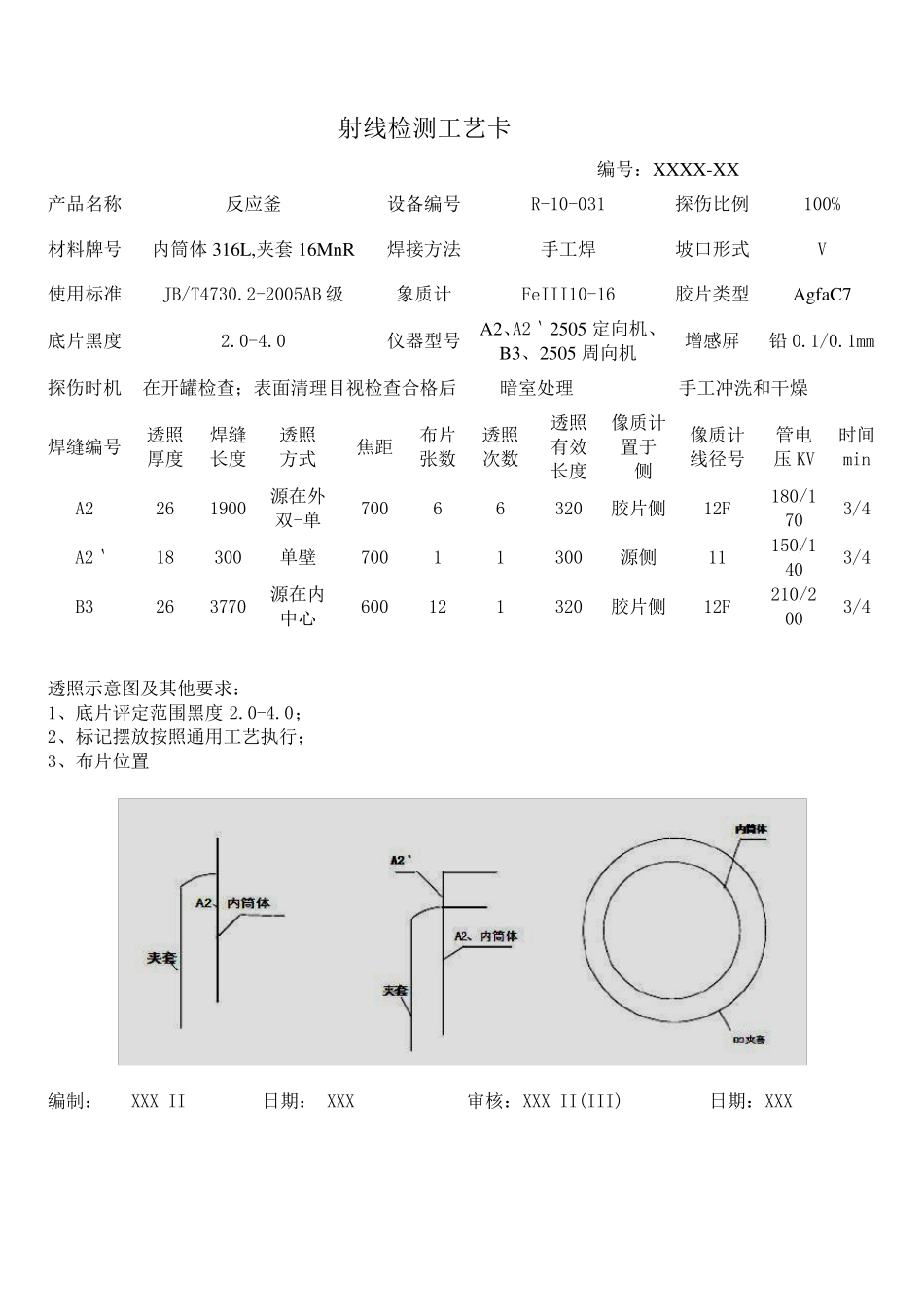

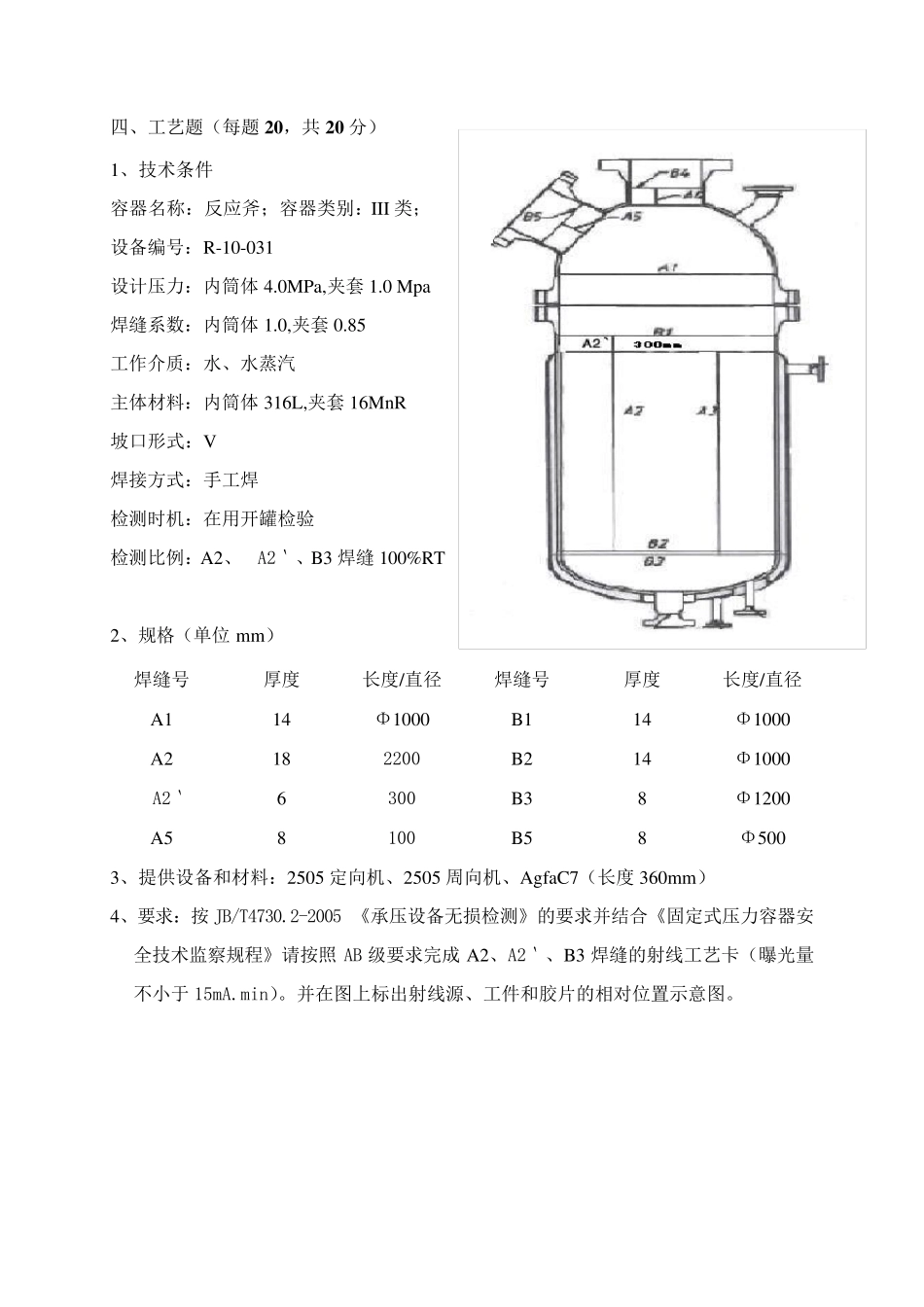

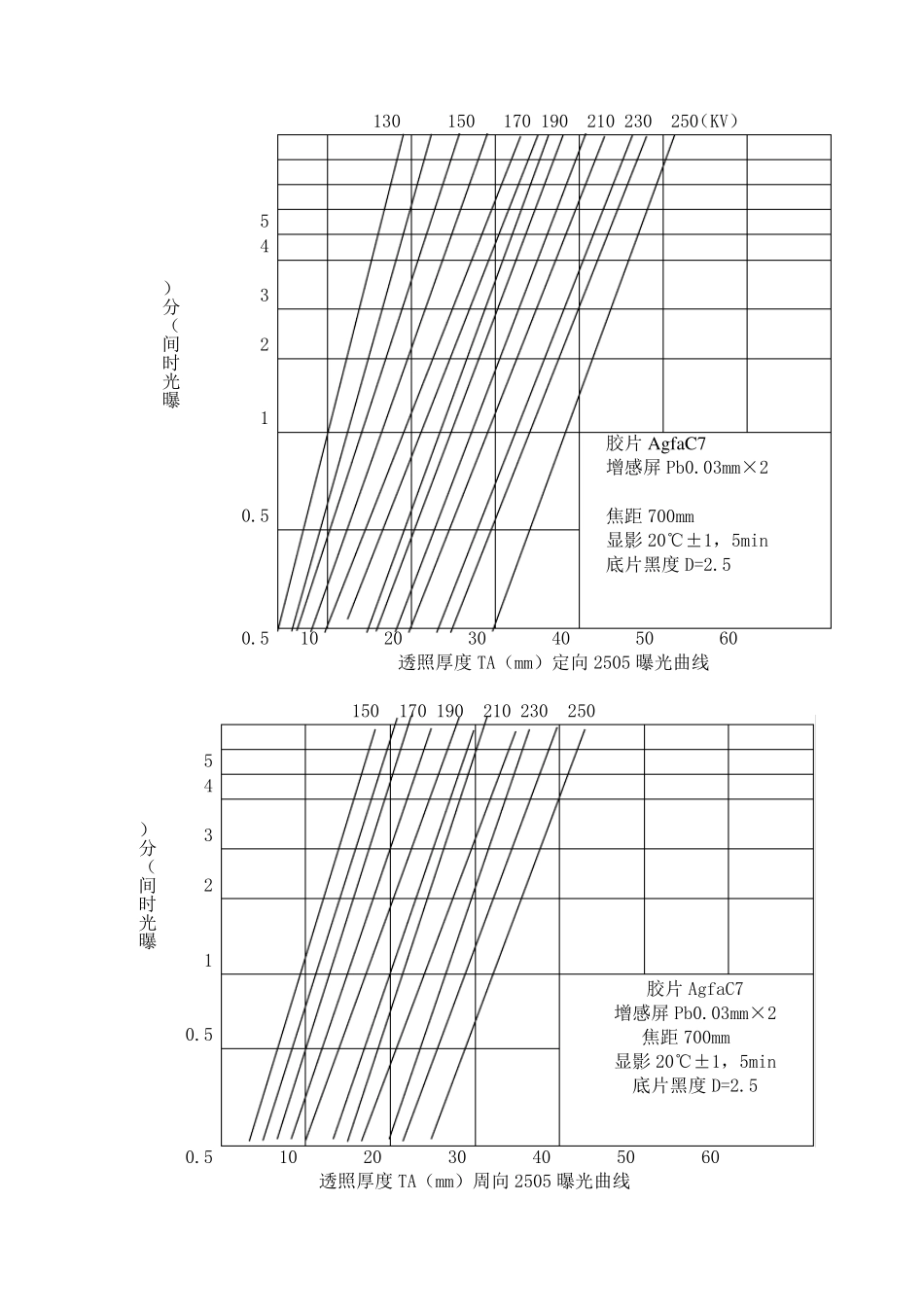

四、工艺题(每题2 0 ,共2 0 分) 1、技术条件 容器名称:反应斧;容器类别:III 类; 设备编号:R-10-031 设计压力:内筒体4.0MPa,夹套1.0 Mpa 焊缝系数:内筒体1.0,夹套0.85 工作介质:水、水蒸汽 主体材料:内筒体316L,夹套16MnR 坡口形式:V 焊接方式:手工焊 检测时机:在用开罐检验 检测比例:A2、 A2‵、B3 焊缝100%RT 2、规格(单位mm) 焊缝号 厚度 长度/直径 焊缝号 厚度 长度/直径 A1 14 Φ1000 B1 14 Φ1000 A2 18 2200 B2 14 Φ1000 A2‵ 6 300 B3 8 Φ1200 A5 8 100 B5 8 Φ500 3、提供设备和材料:2505 定向机、2505 周向机、AgfaC7(长度360mm) 4、要求:按 JB/T4730.2-2005 《承压设备无损检测》的要求并结合《固定式压力容器安全技术监察规程》请按照 AB 级要求完成 A2、A2‵、B3 焊缝的射线工艺卡(曝光量不小于 15mA.min)。并在图上标出射线源、工件和胶片的相对位置示意图。 130 150 170 190 210 230 250(KV) 5 4 曝光时间(分) 3 2 1 胶片Ag faC7 增感屏Pb0.03mm×2 焦距700mm 显影20℃±1,5min 底片黑度 D=2.5 0.5 0.5 10 20 30 40 50 60 透照厚度 TA(mm)定向 2505 曝光曲线 150 170 190 210 230 250 5 4 曝光时间(分) 3 2 1 胶片AgfaC7 增感屏Pb0.03mm×2 焦距700mm 显影20℃±1,5min 底片黑度 D=2.5 0.5 0.5 10 20 30 40 50 60 透照厚度 TA(mm)周向 2505 曝光曲线 射线检测工艺卡 编号:XXXX-XX 产品名称 反应釜 设备编号 R-10-031 探伤比例 100% 材料牌号 内筒体316L,夹套16Mn R 焊接方法 手工焊 坡口形式 V 使用标准 JB/T4730.2-2005AB 级 象质计 FeIII10-16 胶片类型 Ag faC7 底片黑度 2.0-4.0 仪器型号 A2、A2‵2505 定向机、 B3、2505 周向机 增感屏 铅 0.1/0.1mm 探伤时机 在开罐检查;表面清理目视检查合格后 暗室处理 手工冲洗和干燥 焊缝编号 透照厚度 焊缝长度 透照 方式 焦距 布片张数 透照次数 透照有效长度 像质计置于 侧 像质计线径号 管电压 KV 时间 min A2 26 1900 源在外双-单 700 6 6 320 胶片侧 12F 180/170 3/4 A2‵ 18 300 单壁 700 1 1 300 源侧 11 150/140 3/4 B3 26 3770 源在内中心 600 12 1 320 胶片侧 12F 210/200 3/4 透照示意图及其他要求: 1、...
