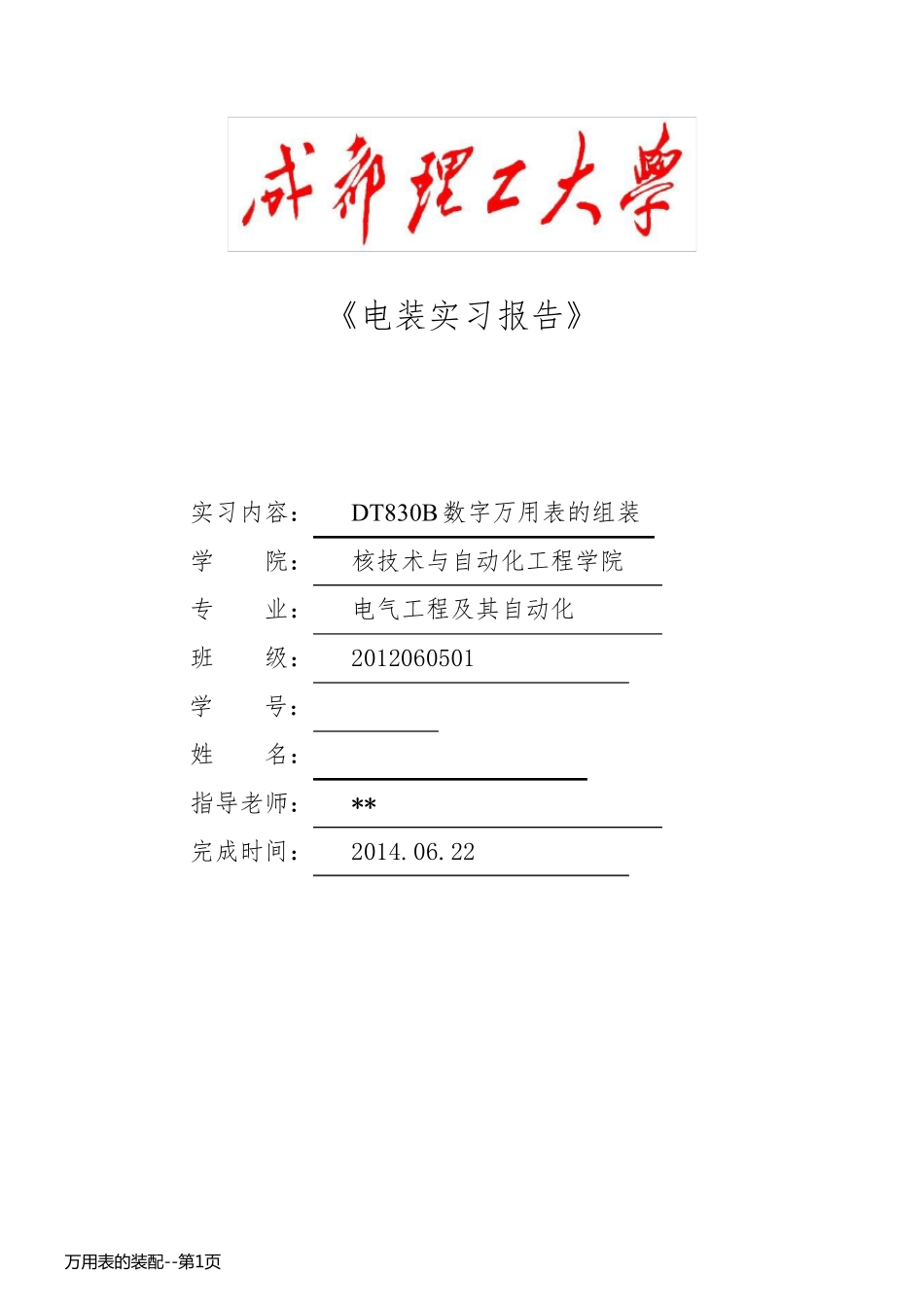

万用表的装配_第1页
1/9

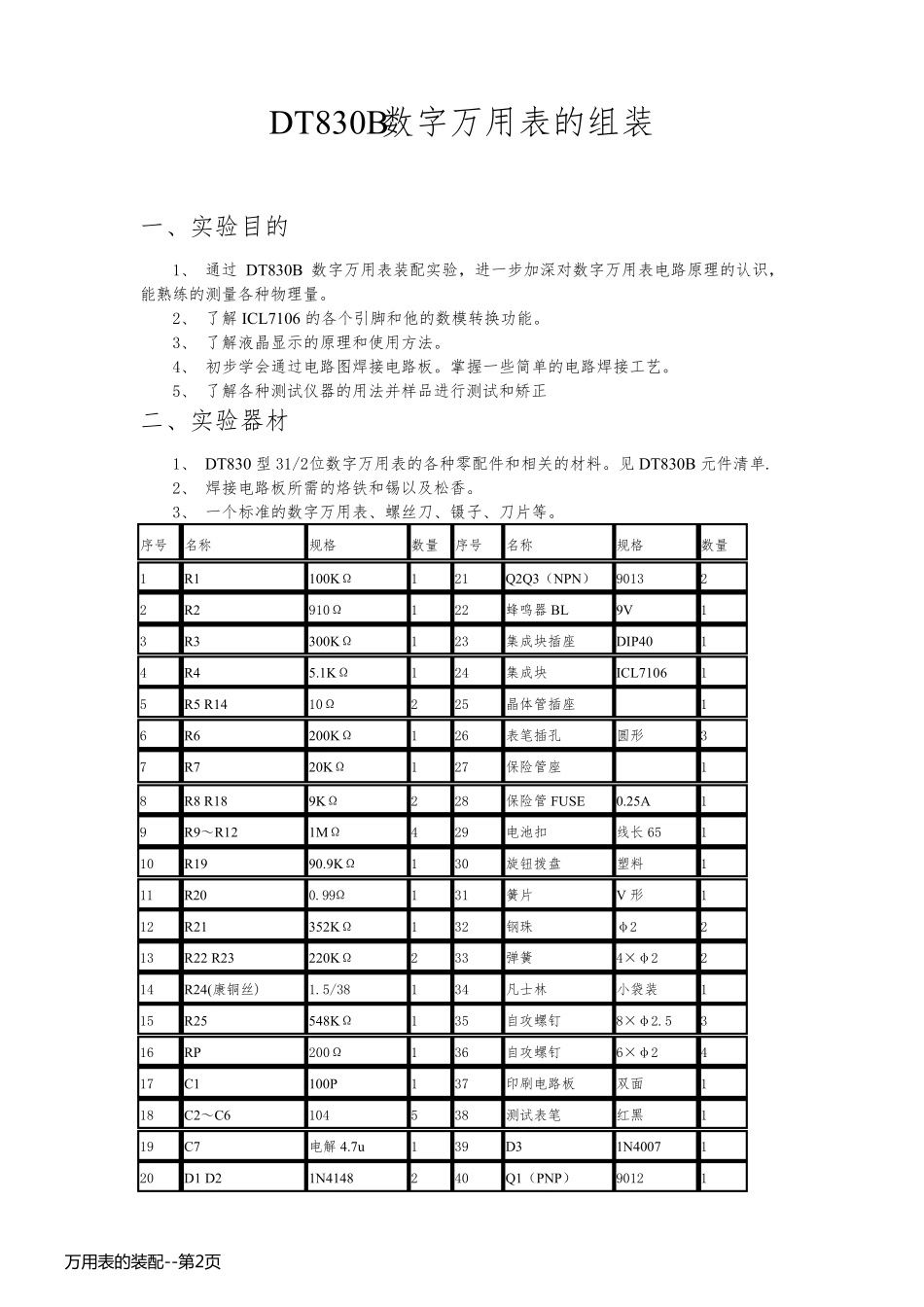

万用表的装配_第2页
2/9
《电装实习报告》 实习内容: DT830B 数字万用表的组装 学 院: 核技术与自动化工程学院 专 业: 电气工程及其自动化 班 级: 2012060501 学 号: 姓 名: 指导老师: ** 完成时间: 2014.06.22 万 用 表 的 装 配 --第 1页万 用 表 的 装 配 --第 1页DT830B数字万用表的组装 一、实验目的 1、 通过DT830B 数字万用表装配实验,进一步加深对数字万用表电路原理的认识,能熟练的测量各种物理量。 2、 了解ICL7106 的各个引脚和他的数模转换功能。 3、 了解液晶显示的原理和使用方法。 4、 初步学会通过电路图焊接电路板。掌握一些简单的电路焊接工艺。 5、 了解各种测试仪器的用法并样品进行测试和矫正 二、实验器材 1、 DT830 型31/2位数字万用表的各种零配件和相关的材料。见DT830B 元件清单. 2、 焊接电路板所需的烙铁和锡以及松香。 3、 一个标准的数字万用表、螺丝刀、镊子、刀片等。 序号 名称 规格 数量 序号 名称 规格 数量 1 R1 100KΩ 1 21 Q2Q3(NPN) 9013 2 2 R2 910Ω 1 22 蜂鸣器BL 9V 1 3 R3 300KΩ 1 23 集成块插座 DIP40 1 4 R4 5.1KΩ 1 24 集成块 ICL7106 1 5 R5 R14 10Ω 2 25 晶体管插座 1 6 R6 200KΩ 1 26 表笔插孔 圆形 3 7 R7 20KΩ 1 27 保险管座 1 8 R8 R18 9KΩ 2 28 保险管 FUSE 0.25A 1 9 R9~R12 1MΩ 4 29 电池扣 线长65 1 10 R19 90.9KΩ 1 30 旋钮拨盘 塑料 1 11 R20 0.99Ω 1 31 簧片 V 形 1 12 R21 352KΩ 1 32 钢珠 φ2 2 13 R22 R23 220KΩ 2 33 弹簧 4×φ2 2 14 R24(康铜丝) 1.5/38 1 34 凡士林 小袋装 1 15 R25 548KΩ 1 35 自攻螺钉 8×φ2.5 3 16 RP 200Ω 1 36 自攻螺钉 6×φ2 4 17 C1 100P 1 37 印 刷 电路板 双 面 1 18 C2~C6 104 5 38 测试表笔 红 黑 1 19 C7 电解4.7u 1 39 D3 1N4007 1 20 D1 D2 1N4148 2 40 Q1(PNP) 9012 1 万 用 表 的 装 配 --第 2页万 用 表 的 装 配 --第 2页三、实验原理 DT830B 电路原理图如下图所示,它是3 位半数字万用表。 数字万用表的核心是ICL7106A/D 转化器为核心的数字万用表。A/D 转化器将 0~2V 范围的模拟电压变成三位半的 BCD 码数字显示出来。将被测直流电压、交流电压、直流电...
