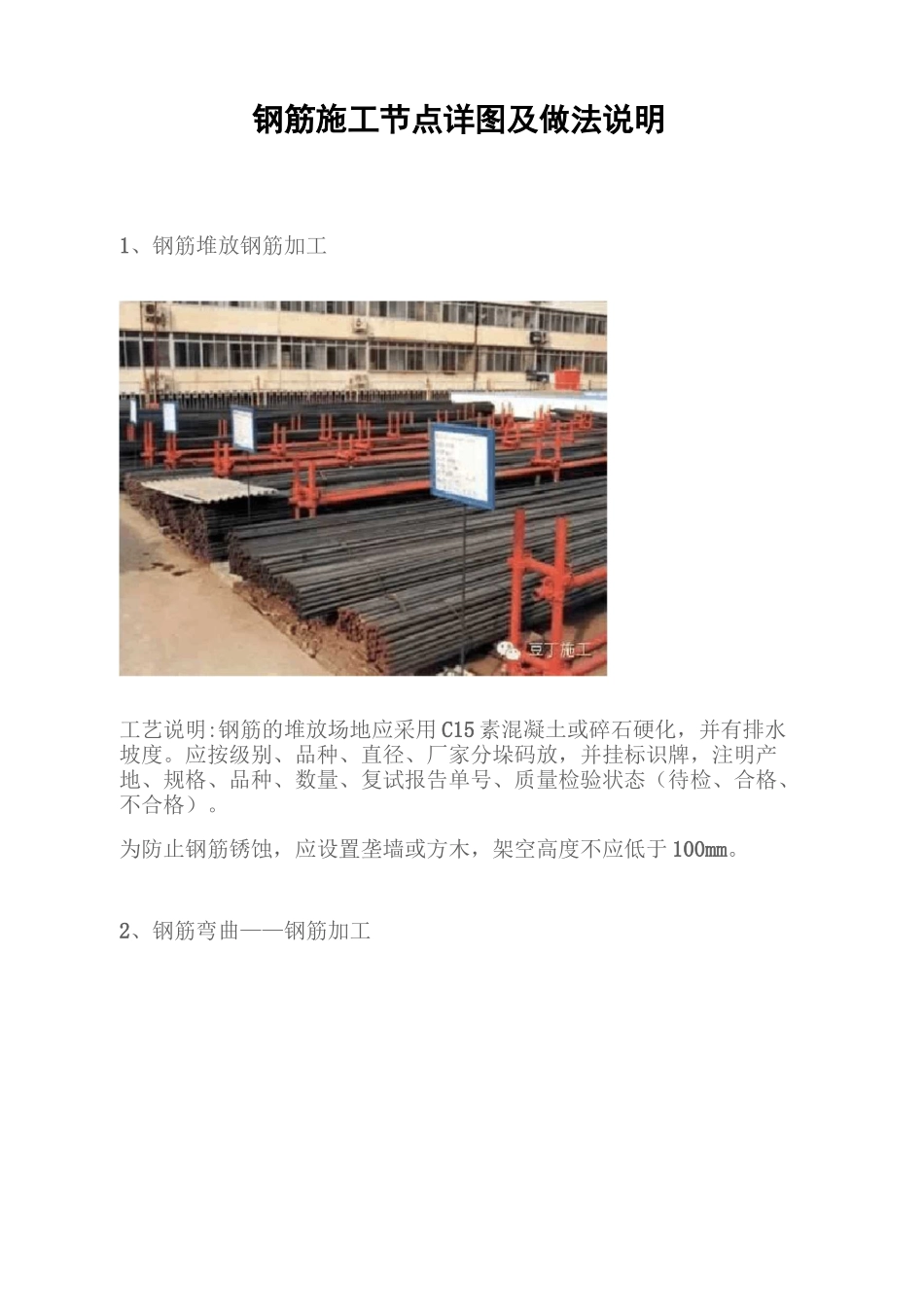

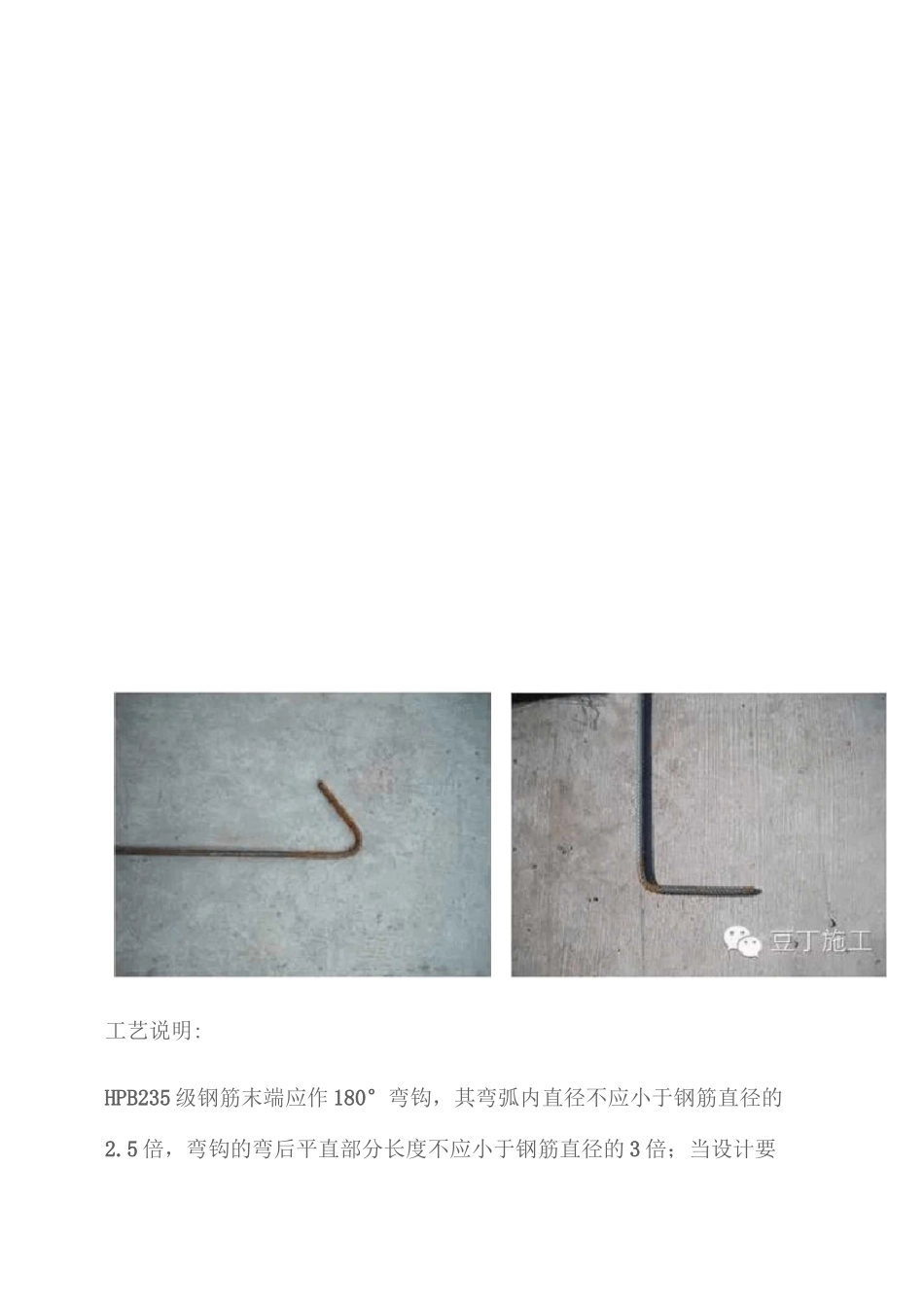

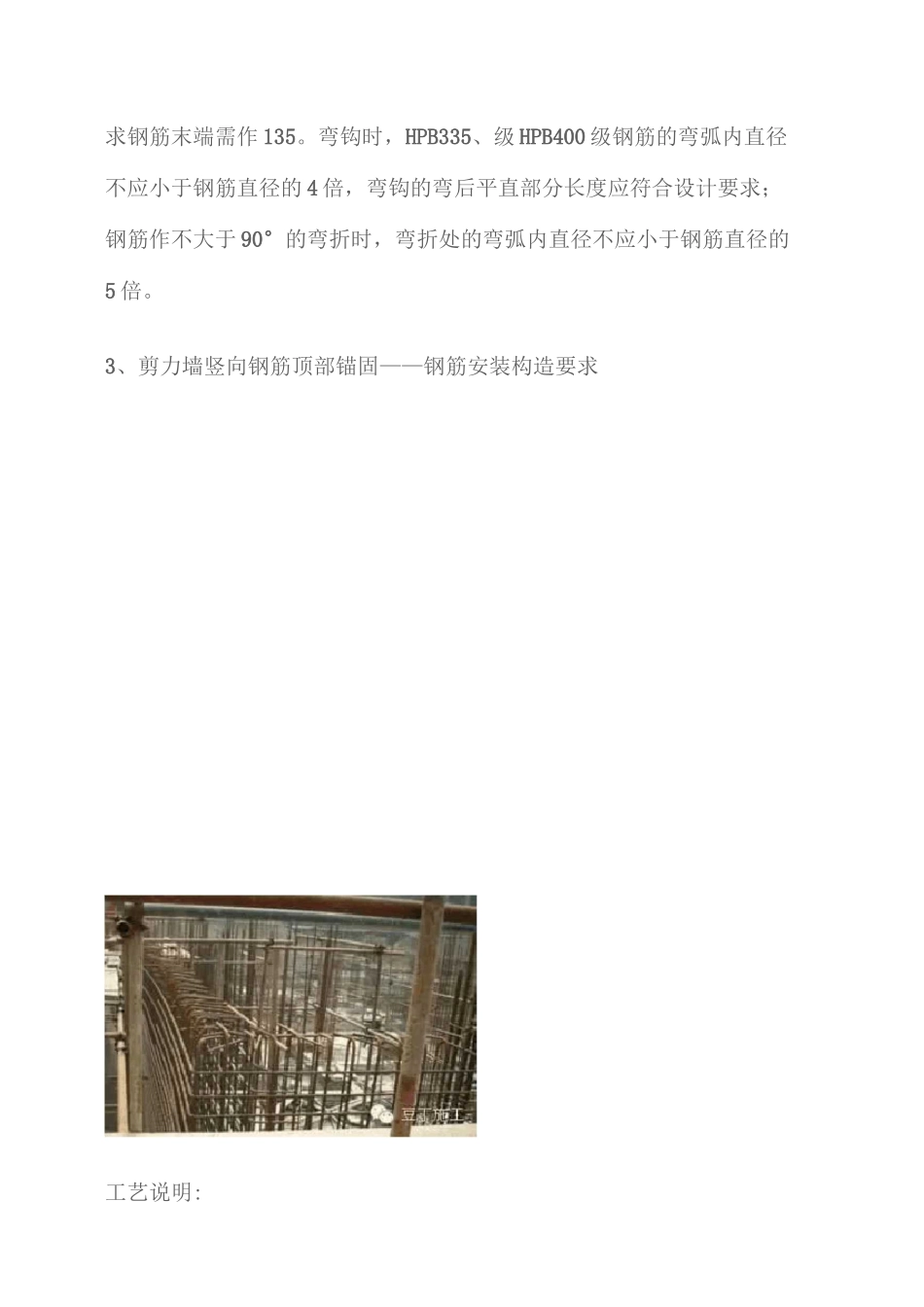

钢筋施工节点详图及做法说明1、钢筋堆放钢筋加工工艺说明:钢筋的堆放场地应采用 C15 素混凝土或碎石硬化，并有排水坡度。应按级别、品种、直径、厂家分垛码放，并挂标识牌，注明产地、规格、品种、数量、复试报告单号、质量检验状态（待检、合格、不合格）。为防止钢筋锈蚀，应设置垄墙或方木，架空高度不应低于 100mm。2、钢筋弯曲——钢筋加工工艺说明:HPB235 级钢筋末端应作 180°弯钩，其弯弧内直径不应小于钢筋直径的2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3 倍；当设计要求钢筋末端需作 135。弯钩时，HPB335、级 HPB400 级钢筋的弯弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于 90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5 倍。3、剪力墙竖向钢筋顶部锚固——钢筋安装构造要求工艺说明:纵向受拉钢筋在各种抗震等级下的最小锚固长度应符合设计要求，并且应符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)第 34 页中纵向受拉钢筋的最小锚固长度的要求。当设计与施工图集要求不同时，应与设计协商，办理相应变更手续确定取值大小。上图为剪力墙结构几种常见的锚固方式，均考虑一、二级抗震。钢筋具体锚固形式可按照《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)的要求施工。4、剪力墙端部水平钢筋锚固——钢筋安装构造要求有端彳 11H•剪力墙水平钢筋螢鱼丁施工工艺说明:剪力墙端部水平钢筋应伸至对边且有 15d 直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。5、转角墙端部水平钢筋锚固钢筋安装构造要求外侧水平崩连续通过转弯暗柱范±TW 邻两植朮平筋立箱搭蟻角工艺说明:转角墙端部水平钢筋应伸至对边且有 15d 直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。6、框架柱钢筋安装构造要求——钢筋安装构造要求丄削」i粧蛾 saArW'r用’ws=-Srg.SLoE 谢塌般^,5LQE<^iBW工艺说明:基础反梁柱子插筋要在梁内至少设两道箍筋，以对插筋起到定位作用。7、框架柱角（边）柱主筋收头——钢筋安装构造要求. C. 妙肘飆觸 T 卅述•賽瞄S«乙霸啊绷瑚删枷般-黠樹擲朴mttMA&转角墙端部水平钢筋锚固—钢筋安装构造要求豆丁施工艺说明：1•括号内尺寸用于非抗震。2•柱纵筋进入节点位置从梁腋底部计算，梁腋下部斜纵筋，箍筋及梁下部纵筋在节点...
