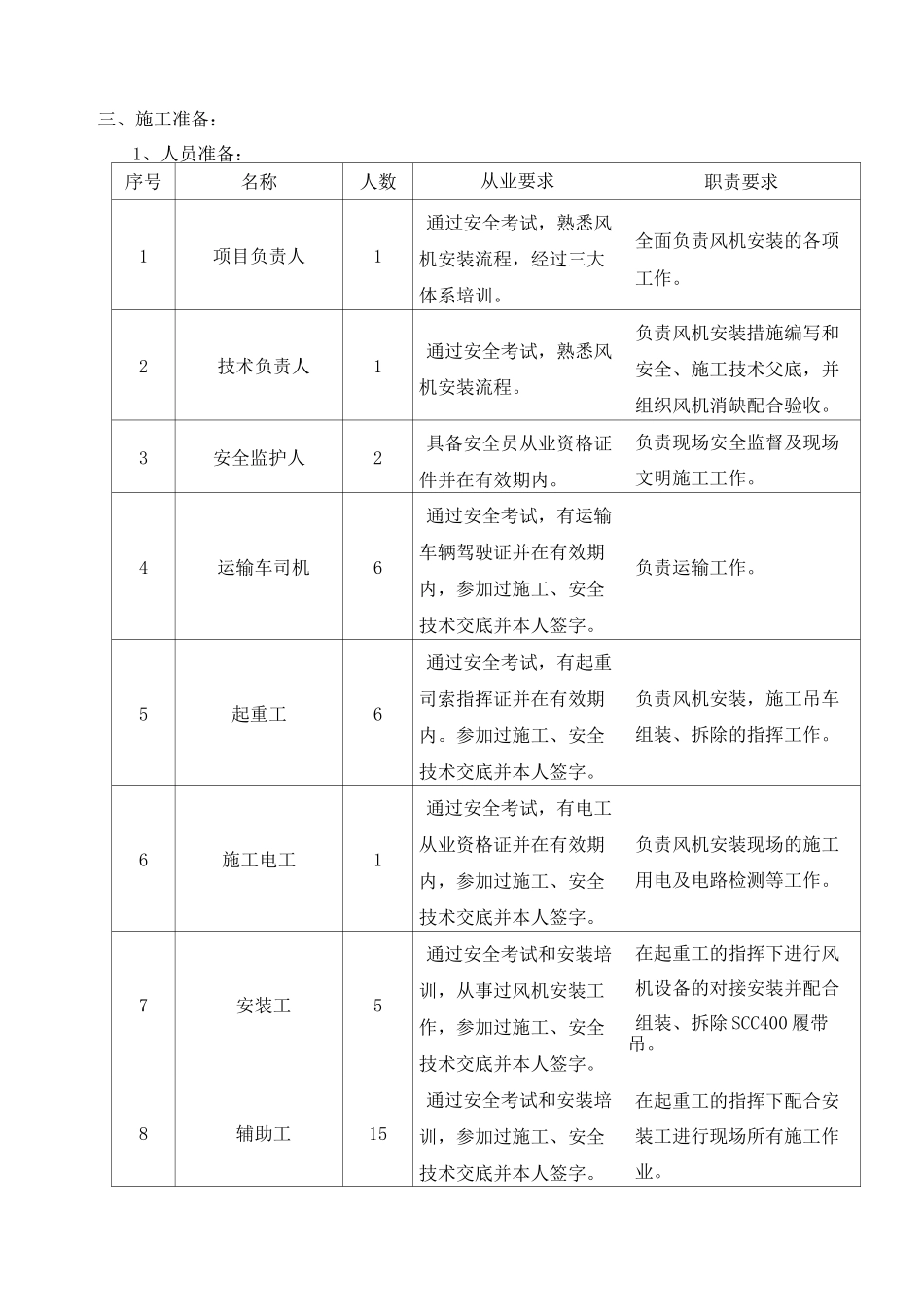

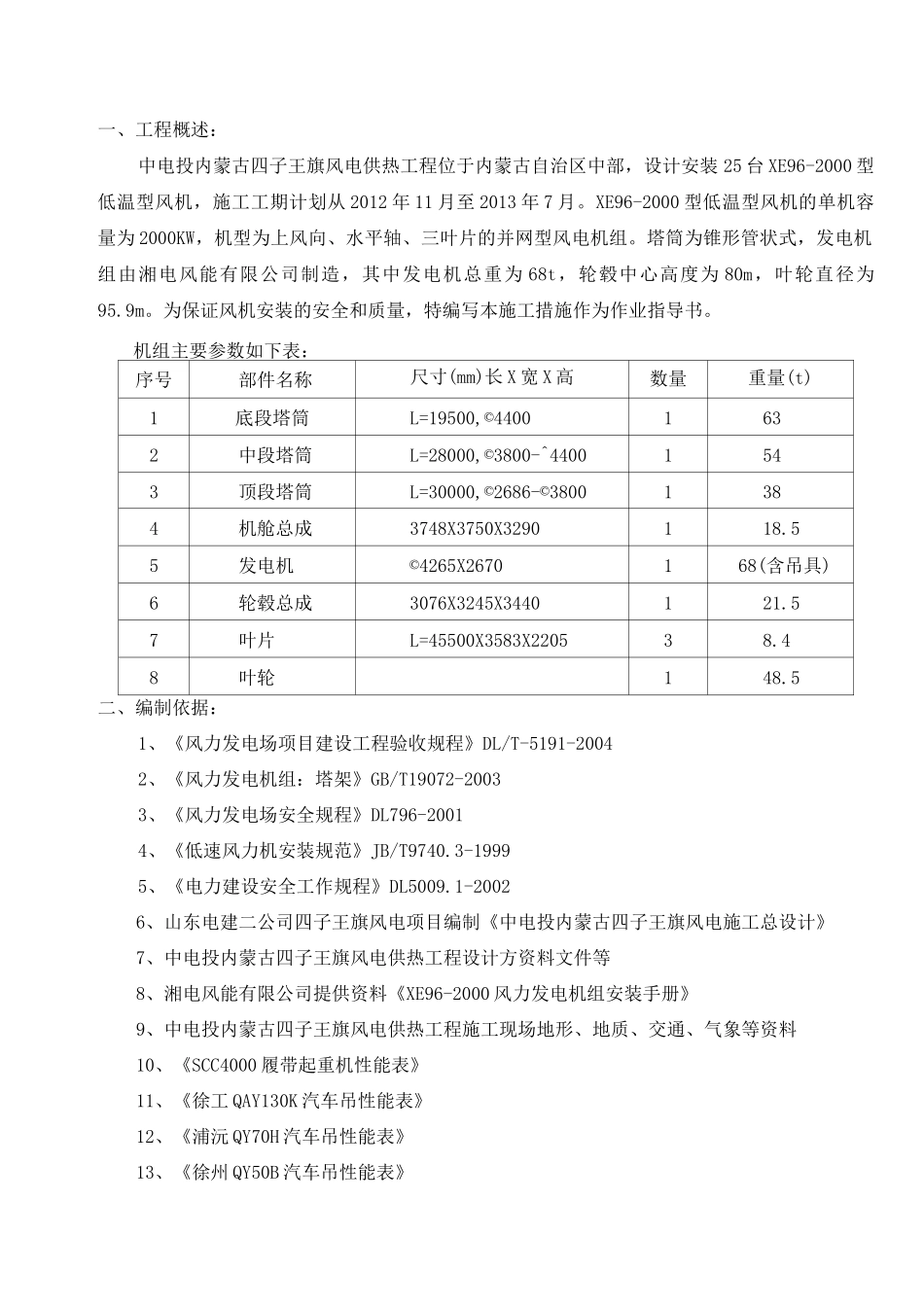

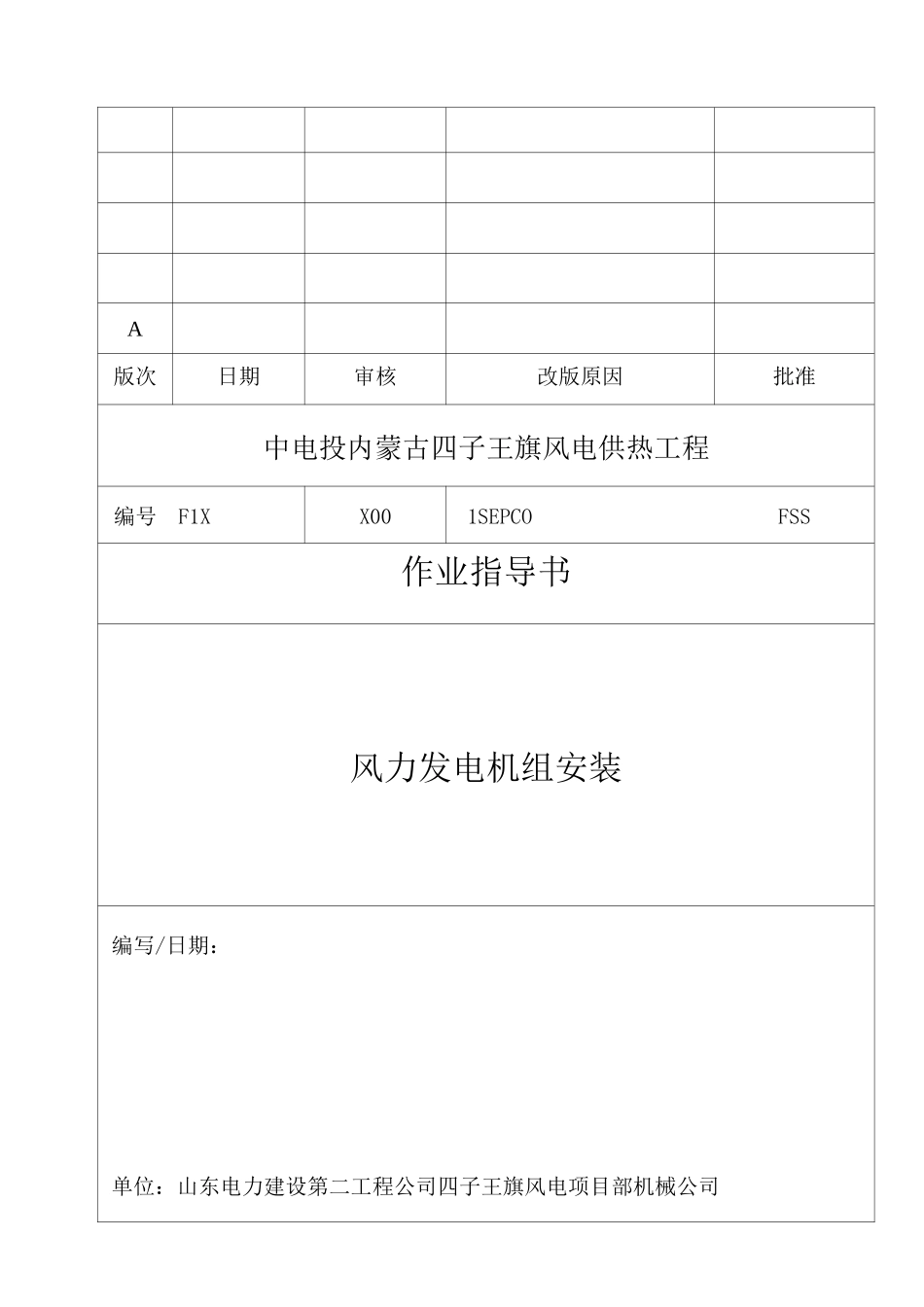

A版次日期审核改版原因批准中电投内蒙古四子王旗风电供热工程编号F1XX001SEPCOFSS作业指导书风力发电机组安装编写/日期：单位：山东电力建设第二工程公司四子王旗风电项目部机械公司一、工程概述：中电投内蒙古四子王旗风电供热工程位于内蒙古自治区中部，设计安装 25 台 XE96-2000 型低温型风机，施工工期计划从 2012 年 11 月至 2013 年 7 月。XE96-2000 型低温型风机的单机容量为 2000KW，机型为上风向、水平轴、三叶片的并网型风电机组。塔筒为锥形管状式，发电机组由湘电风能有限公司制造，其中发电机总重为 68t，轮毂中心高度为 80m，叶轮直径为95.9m。为保证风机安装的安全和质量，特编写本施工措施作为作业指导书。机组主要参数如下表：序号部件名称尺寸(mm)长 X 宽 X 高数量重量(t)1底段塔筒L=19500,©44001632中段塔筒L=28000,©3800-^44001543顶段塔筒L=30000,©2686-©38001384机舱总成3748X3750X3290118.55发电机©4265X2670168(含吊具)6轮毂总成3076X3245X3440121.57叶片L=45500X3583X220538.48叶轮148.5二、编制依据：1、《风力发电场项目建设工程验收规程》DL/T-5191-20042、《风力发电机组：塔架》GB/T19072-20033、《风力发电场安全规程》DL796-20014、《低速风力机安装规范》JB/T9740.3-19995、《电力建设安全工作规程》DL5009.1-20026、山东电建二公司四子王旗风电项目编制《中电投内蒙古四子王旗风电施工总设计》7、中电投内蒙古四子王旗风电供热工程设计方资料文件等8、湘电风能有限公司提供资料《XE96-2000 风力发电机组安装手册》9、中电投内蒙古四子王旗风电供热工程施工现场地形、地质、交通、气象等资料10、《SCC4000 履带起重机性能表》11、《徐工 QAY130K 汽车吊性能表》12、《浦沅 QY70H 汽车吊性能表》13、《徐州 QY50B 汽车吊性能表》三、施工准备：1、人员准备：序号名称人数从业要求职责要求1项目负责人1通过安全考试，熟悉风机安装流程，经过三大体系培训。全面负责风机安装的各项工作。2技术负责人1通过安全考试，熟悉风机安装流程。负责风机安装措施编写和安全、施工技术父底，并组织风机消缺配合验收。3安全监护人2具备安全员从业资格证件并在有效期内。负责现场安全监督及现场文明施工工作。4运输车司机6通过安全考试，有运输车辆驾驶证并在有效期内，参加过施工、安全技术交底并本人签字。负责运输工作。5起重工6通过安全考试，有起重司索指挥证并在有效期内。参加过施工、安...
