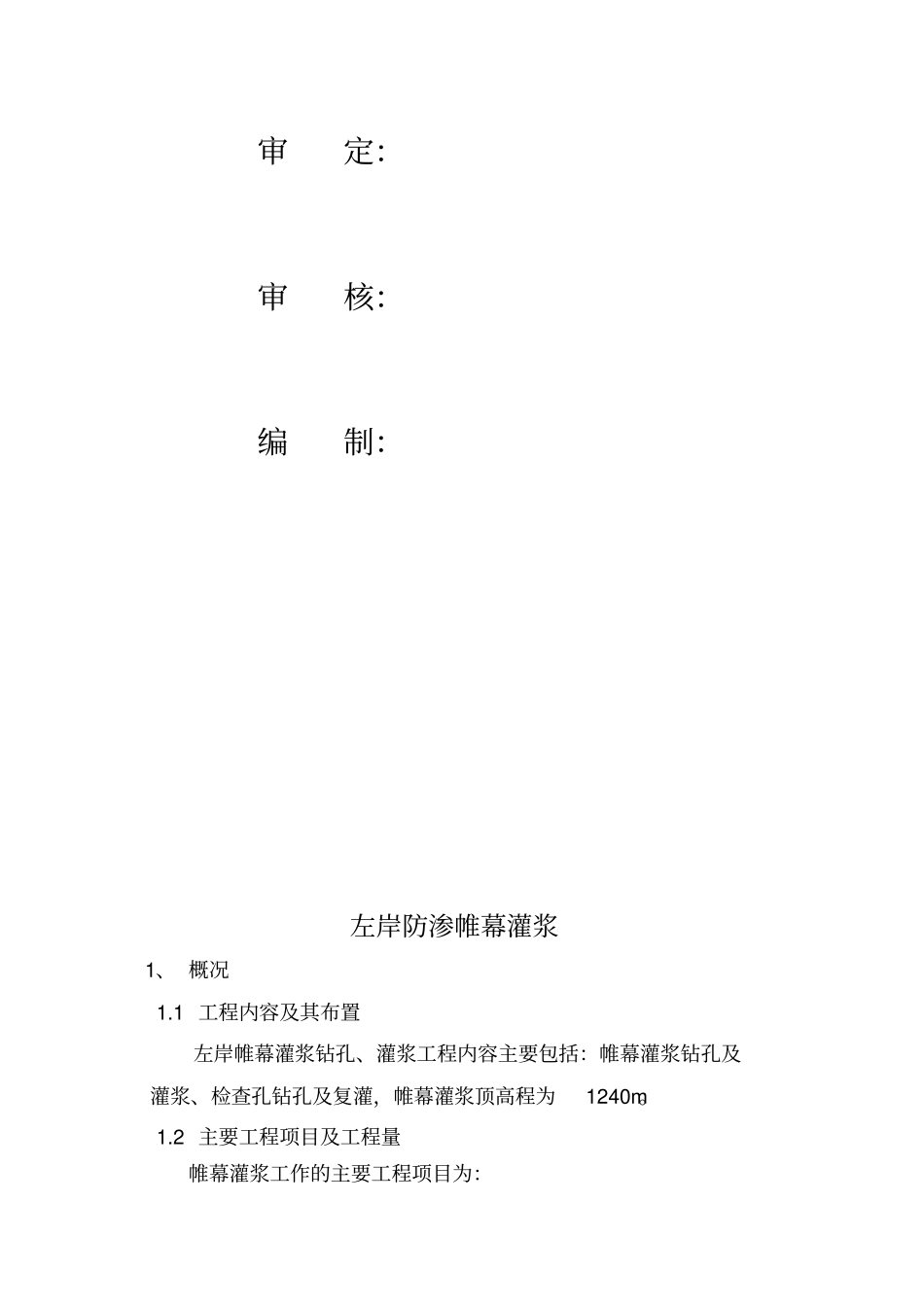

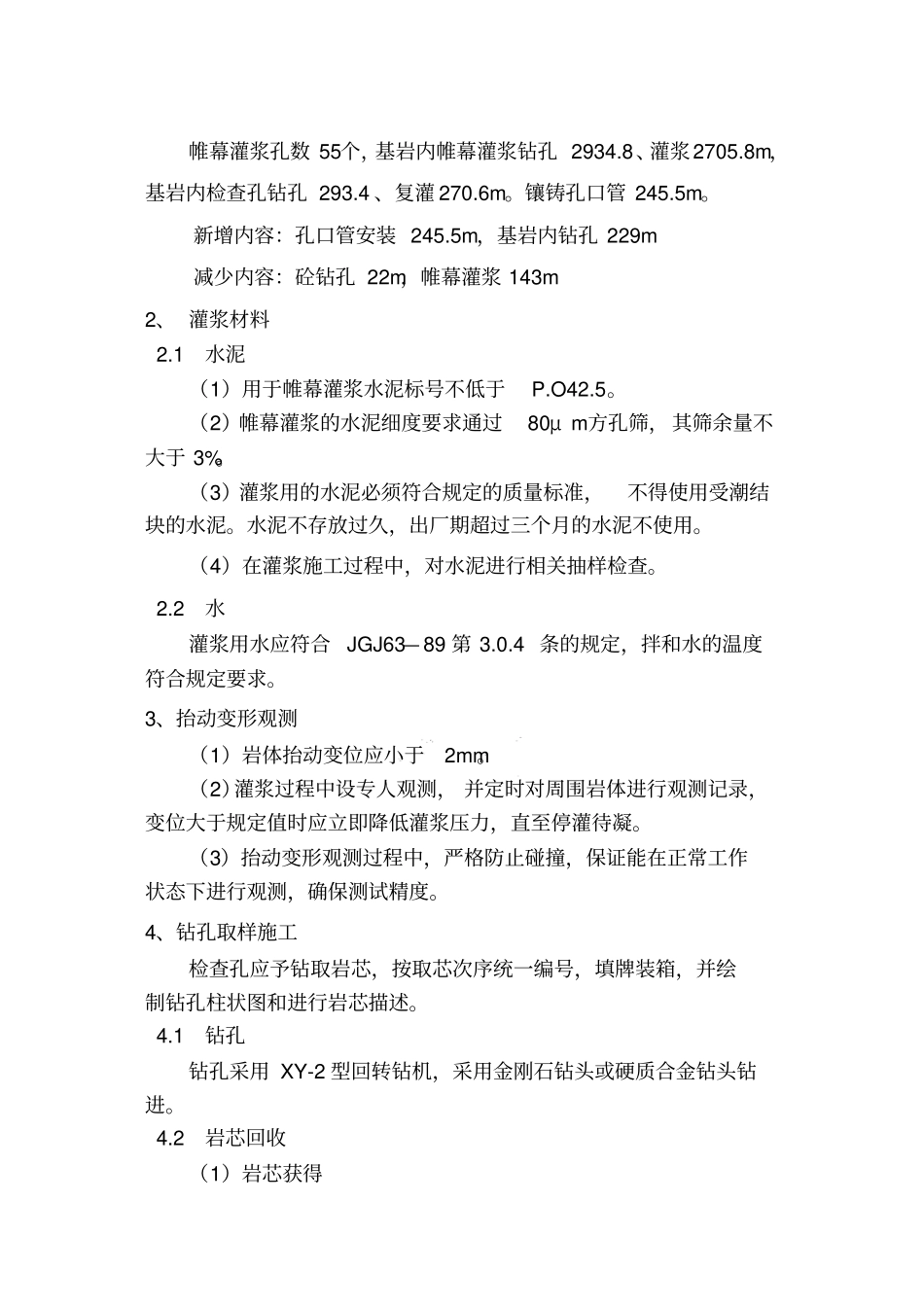

大唐新疆呼图壁河石门水电站大坝防渗帷幕工程左岸防渗帷幕灌浆葛洲坝新疆工程局 (有限公司 ) 大唐石门项目部二○一三年五月审定：审核：编制：左岸防渗帷幕灌浆1、 概况 1.1 工程内容及其布置左岸帷幕灌浆钻孔、灌浆工程内容主要包括：帷幕灌浆钻孔及灌浆、检查孔钻孔及复灌，帷幕灌浆顶高程为1240m。 1.2 主要工程项目及工程量帷幕灌浆工作的主要工程项目为：帷幕灌浆孔数 55个，基岩内帷幕灌浆钻孔 2934.8、灌浆2705.8m，基岩内检查孔钻孔 293.4 、复灌 270.6m。镶铸孔口管 245.5m。新增内容：孔口管安装 245.5m，基岩内钻孔 229m 减少内容：砼钻孔 22m，帷幕灌浆 143m 2、 灌浆材料 2.1水泥（1）用于帷幕灌浆水泥标号不低于P.O42.5。（2）帷幕灌浆的水泥细度要求通过80μ m方孔筛，其筛余量不大于 3%。（3）灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水泥。水泥不存放过久，出厂期超过三个月的水泥不使用。（4）在灌浆施工过程中，对水泥进行相关抽样检查。 2.2水灌浆用水应符合JGJ63— 89 第 3.0.4 条的规定，拌和水的温度符合规定要求。3、抬动变形观测（1）岩体抬动变位应小于2mm。（2）灌浆过程中设专人观测， 并定时对周围岩体进行观测记录，变位大于规定值时应立即降低灌浆压力，直至停灌待凝。（3）抬动变形观测过程中，严格防止碰撞，保证能在正常工作状态下进行观测，确保测试精度。4、钻孔取样施工检查孔应予钻取岩芯，按取芯次序统一编号，填牌装箱，并绘制钻孔柱状图和进行岩芯描述。 4.1钻孔钻孔采用 XY-2 型回转钻机，采用金刚石钻头或硬质合金钻头钻进。 4.2岩芯回收（1）岩芯获得芯样的长度应满足设计和规范要求。如果芯样的回收率很低，应更换钻孔机具或改进钻进方法。（2）岩芯保存监理人指示应予保存的岩芯，承包人应按指定的地点存放，防止散失和混装。（3）岩芯的记录在岩芯装入箱中后立即对每盒或每箱芯样拍两张彩色照片，作好钻孔操作的详细记录，并提交监理人。5、大坝防渗帷幕灌浆施工 5.1 施工程序（1）帷幕灌浆严格按分序加密的原则进行，同排分III序，其施工顺序为 I 序→II 序→III序。（2）由两排孔组成的帷幕，先进行下游排孔的灌浆，然后进行上游排孔的灌浆，每排按分序、分段施工。（3）帷幕灌浆施工工艺流程见图5-1 5.2 施工方法采用自上而下分段灌浆法，孔内循环高压灌浆。在钻孔前先人工开挖碎石路面至基岩面，对孔位周边碎石用砂浆进行防护，防止...
