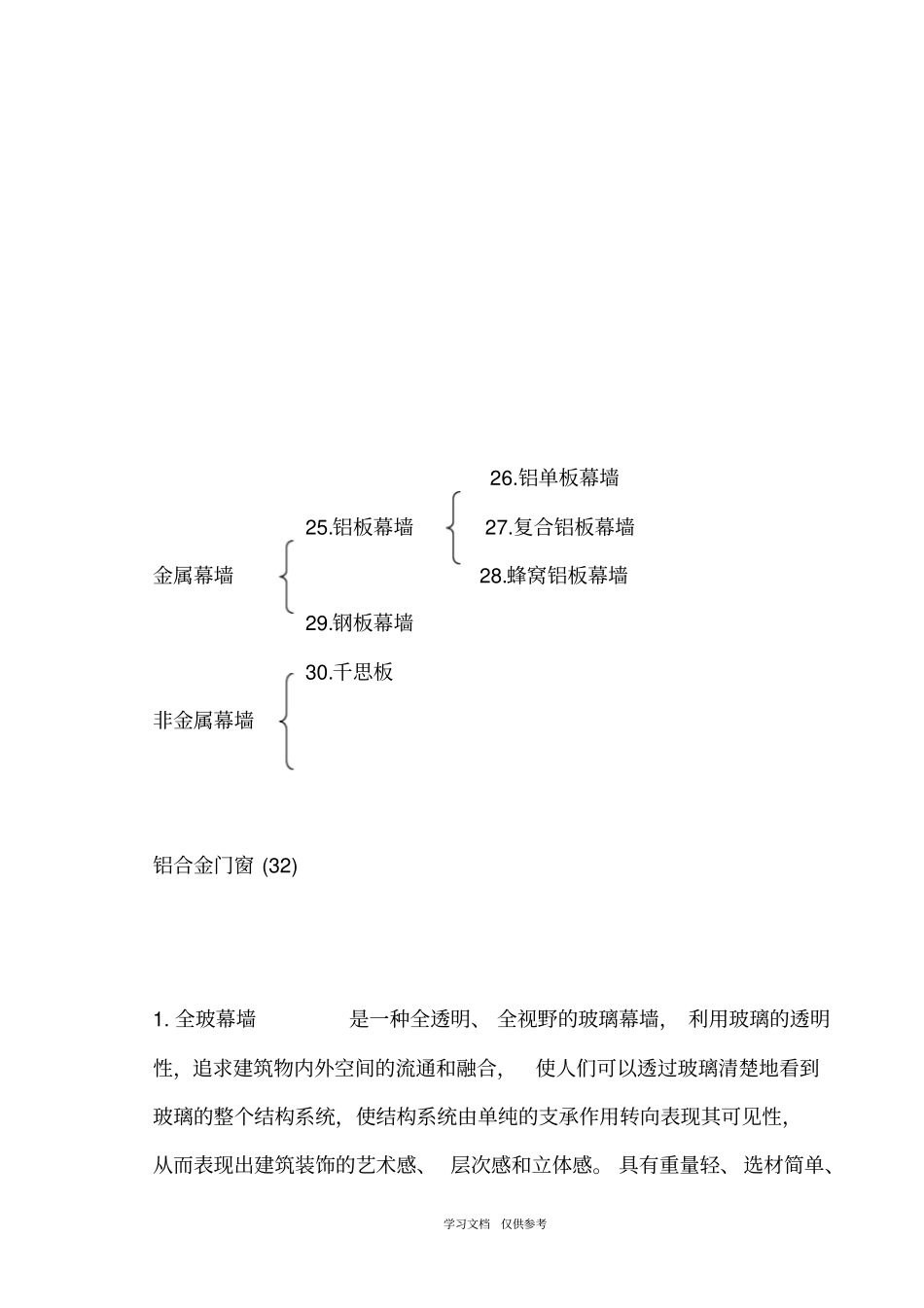

学习文档仅供参考幕墙知识！幕 墙 品 种 分 类！2.吊挂式玻璃幕墙1.全玻璃幕墙5.拉杆式4.点接驳式玻璃幕墙6.拉索式7.桁架式9. 明框式幕墙14.半单元式玻璃幕墙16.呼吸式幕墙〔双层动态节能幕墙〕学习文档仅供参考26.铝单板幕墙25.铝板幕墙27.复合铝板幕墙金属幕墙28.蜂窝铝板幕墙29.钢板幕墙30.千思板非金属幕墙铝合金门窗 (32)1. 全玻幕墙是一种全透明、 全视野的玻璃幕墙， 利用玻璃的透明性，追求建筑物内外空间的流通和融合，使人们可以透过玻璃清楚地看到玻璃的整个结构系统，使结构系统由单纯的支承作用转向表现其可见性，从而表现出建筑装饰的艺术感、 层次感和立体感。 具有重量轻、选材简单、学习文档仅供参考加工工厂化、施工快捷、维护维修方便、易于清洗等特点。其对于丰富建筑造型立面效果的成效是其他材料无可比拟的，是现代科技在建筑装饰上的表达。2.点接驳式全玻幕墙每一分格玻璃用点接驳钢件以点连接形式固定，其所承受的各种荷载和作用〔风荷载、地震作用、温度作用等〕通过点接驳钢件、钢爪传递到受力支撑结构系统， 再由中间受力支撑结构体系传递给主体结构；点接驳钢件采用球状铰接螺栓〔可自由转动〕，且球状铰接螺栓的转动中心与玻璃重心是一致的，可以消除由于外力 〔风荷载、 地震作用、温度作用等〕引起的玻璃位移。点接驳钢爪有“H”形和“X”形等几种形式。支承玻璃的受力支承结构系统可以是玻璃肋、钢桁架也可以是不锈钢拉杆、拉索或混合结构。因此点接驳全幕墙可分为玻璃肋点接驳全玻幕墙、钢桁架点接驳全玻幕墙、 拉索式点接驳全玻幕墙、 混合结构形式点接驳全幕玻墙。3. 拉杆式点接驳全玻幕墙是不锈钢拉杠柔性支承结构代替刚性桁架结构。拉杆式点接驳全玻璃幕墙采用预应力双层拉杆结构。一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压， 正风压的承力索在负风压时就变成了稳定杆； 而负风压的承力杆在正风压时则变成稳定索。这样就保证了在正负风压的情况下，双层拉杆结构的受力完整性。双层拉杆结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行。学习文档仅供参考4. 拉索式点接驳全玻幕墙是不锈钢索柔性支承结构代替刚性桁架结构。拉索式点接驳全玻璃幕墙采用预应力双层悬索结构。一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压， 正风压的承...
